| Brand Name: | GEZHI |
| Αριθμός μοντέλου: | GZ-1x32 Μοιραστής PLC |
Περιγραφή του προϊόντος:

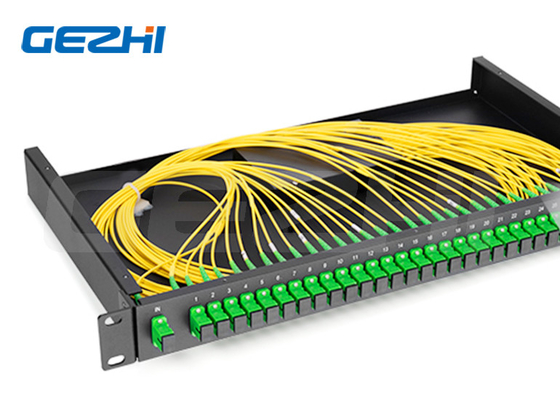

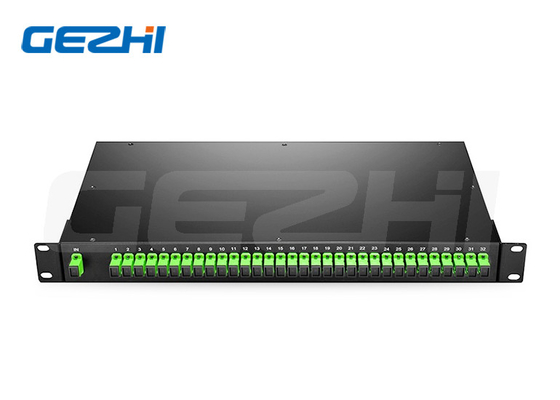

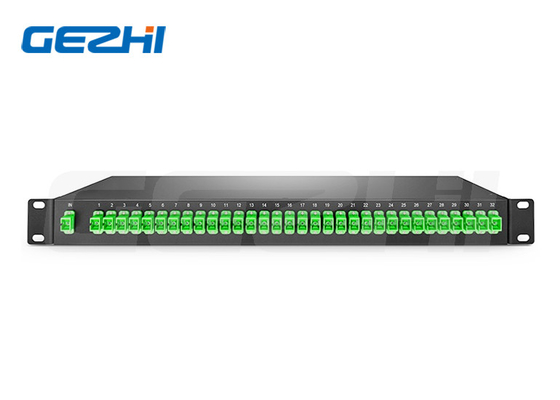

1x32 Port Single-Mode Fiber PLC Splitter Rack Mount με σύνδεσμο SC/APC
1x32 Μοιραστής PLC
Οι διαχωριστές PLC (Planar Lightwave Circuit) είναι διαχωριστές μονής λειτουργίας με ισοδύναμη αναλογία διαίρεσης από μία ίνα εισόδου σε πολλαπλές ίνες εξόδου.,1x16 και 1x32.
Προσφέρουμε PLC Splitters Rackmount με ένα ευρύ φάσμα στυλ και μεγεθών για να διαχωρίσετε ή να συνδυάσετε το φως με ελάχιστη απώλεια.συσκευές χαμηλού κόστουςΟι διαχωριστές μπορούν να κατασκευαστούν σε προσαρμοσμένα μήκη ινών και με οποιονδήποτε τύπο συνδέσμου.
Οι διαχωριστές οπτικών ινών διαθέτουν υψηλή αξιοπιστία, ευρύ φάσμα μήκους κύματος λειτουργίας και καλή ομοιομορφία κανάλι-κανάλι και χρησιμοποιούνται ευρέως στα δίκτυα PON για την υλοποίηση διαίρεσης ισχύος οπτικού σήματος.
Χαρακτηριστικά
◆Χαμηλή PDL
◆Σύντομο σχεδιασμό
◆Μικρή απώλεια εισαγωγής
◆Μεγάλη θερμοκρασία λειτουργίας, -40°C ~ 85°C
◆Υψηλή αξιοπιστία και σταθερότητα
◆Καλή ομοιομορφία μεταξύ των καναλιών
◆Παράδοσο κύμα λειτουργίας:Από 1260nm έως 1650nm
◆Ακολουθεί τις απαιτήσεις GR-1209-CORE και GR-1221-CORE
Εφαρμογές
◆Σύστημα CATV
◆Αισθητήρας ινών
◆Δίκτυα τοπικής περιοχής, PON και FTTH
◆Εξοπλισμός και σύστημα οπτικών ινών
Τεχνικές παραμέτρους
| Παράμετρος | 1xN Προδιαγραφή PLC Splitter | ||||||
| Διάταξη λειτουργίας | 1260 ~ 1650 | ||||||
| Τύπος | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Απώλεια εισαγωγής (dB) | Τυπικό | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Μαξ | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Ομοιομορφία (dB) | Τυπικό | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Μαξ | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB) Max | Τυπικό | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Μαξ | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Διάστημα κύματος απώλεια τμήματος (dB) |
Τυπικό | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Μαξ | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Θερμοκρασία απώλεια τμήματος |
Τυπικό | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Μαξ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Οδηγικότητα (dB) Min | 55 | ||||||
| Απώλεια επιστροφής (dB) Min | 55(50) | ||||||
| Θερμοκρασία λειτουργίας (°C) | -40 ~ +85 | ||||||
| Θέρμανση αποθήκευσης (°C) | -40 ~ +85 | ||||||
| μήκος ινών | 1m ή προσαρμοσμένο | ||||||
| Τύπος ινών | G657Α | ||||||
| Τύπος συνδέσμου | Προσαρμοσμένο | ||||||
| Δορυφόρος PLC γυμνή ίνα (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Χωρίς PLC Blcok (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Μονάδα διαχωρισμού PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| Δοκιμαστική συσκευή για την παραγωγή ηλεκτρικής ενέργειας | 19 ∆1U 2U Κουτί για τοποθέτηση σε ράφι, Κουτί LGX, Κουτί ODF | ||||||
Πληροφορίες παραγγελίας
|
Γενικές ερωτήσεις
|
|
