| Brand Name: | GEZHI |
| Αριθμός μοντέλου: | GZ-1x2 PLC100X |
Περιγραφή του προϊόντος:

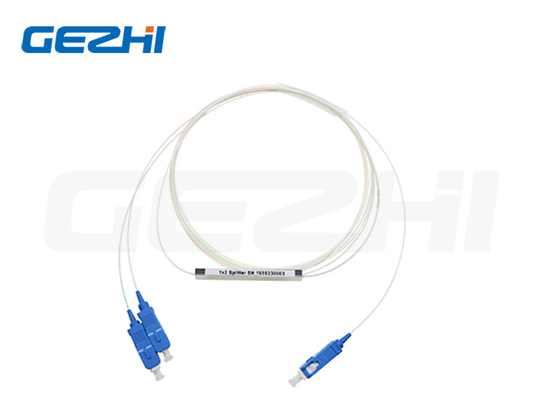

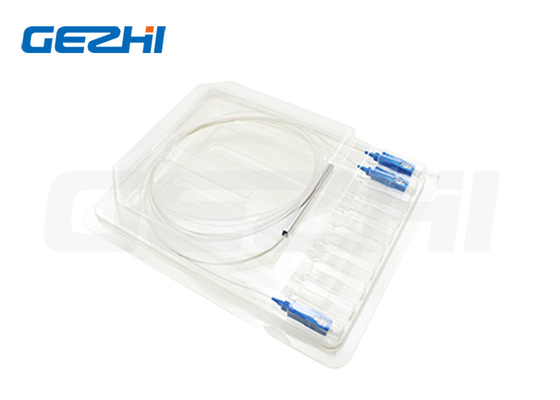

Υψηλή αξιοπιστία σταθερότητα 1x2 Mini Tube Type Fiber PLC Splitter
1x2 Μοιραστής PLC
Οι PLC Splitters είναι συσκευές διακλαδώσεων που χρησιμοποιούνται για τη διανομή οπτικών σημάτων σε πολλαπλές τοποθεσίες για επεξεργασία.είναι συχνά απαραίτητο να χωριστεί ένα οπτικό σήμα σε πολλά πανομοιότυπα σήματα, ή για να συνδυάσει πολλά σήματα σε ένα μόνο σήμα.Ο PLC Splitter (Planar lightwave circuit splitter) είναι ένας τύπος οπτικής συσκευής διαχείρισης ισχύος που κατασκευάζεται χρησιμοποιώντας τεχνολογία οπτικού κυματοδηγού πυριτίουΕίναι σχεδιασμένα για FTTx Παθητικά Οπτικά Δίκτυα, CWDM, DWDM και οπτικά συστήματα καλωδιακής τηλεόρασης.Ο PLC Splitter είναι υπεύθυνος για τη διανομή οπτικών σημάτων από το κεντρικό γραφείο (CO) σε πολλαπλές τοποθεσίες χώρωνΠαρέχουμε ολόκληρες σειρές προϊόντων διαχωρισμού 1*N και 2*N που είναι προσαρμοσμένα για συγκεκριμένες εφαρμογές.
Χαρακτηριστικά
Χαμηλή απώλεια εισαγωγής
Χαμηλή PDL
Συμπίεση σχεδιασμού
Γενική θερμοκρασία λειτουργίας: από -40°C έως 85°C
Υψηλή αξιοπιστία και σταθερότητα
Καλή ομοιομορφία μεταξύ καναλιών
Ευρύτατο λειτουργικό μήκος κύματος: Από 1260 nm έως 1650 nm
Εφαρμογές
- Δεν ξέρω.
Τεχνικές παραμέτρους
| Παράμετρος | 1xN Προδιαγραφή PLC Splitter | ||||||
| Διάταξη λειτουργίας | 1260 ~ 1650 | ||||||
| Τύπος | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Απώλεια εισαγωγής (dB) | Τυπικό | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Μαξ | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Ομοιομορφία (dB) | Τυπικό | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Μαξ | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB) Max | Τυπικό | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Μαξ | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Διάστημα κύματος απώλεια τμήματος (dB) |
Τυπικό | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Μαξ | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Θερμοκρασία απώλεια τμήματος |
Τυπικό | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Μαξ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Οδηγικότητα (dB) Min | 55 | ||||||
| Απώλεια επιστροφής (dB) Min | 55(50) | ||||||
| Θερμοκρασία λειτουργίας (°C) | -40 ~ +85 | ||||||
| Θέρμανση αποθήκευσης (°C) | -40 ~ +85 | ||||||
| μήκος ινών | 1m ή προσαρμοσμένο | ||||||
| Τύπος ινών | G657Α | ||||||
| Τύπος συνδέσμου | Προσαρμοσμένο | ||||||
| Δορυφόρος PLC γυμνή ίνα (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Χωρίς μπλοκάρισμα PLC Splitter (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Μονάδα διαίρεσης PLC ((mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| Δοκιμαστική συσκευή για την παραγωγή ηλεκτρικής ενέργειας | 19 ∆1U 2U Κουτί για τοποθέτηση σε ράφι, Κουτί LGX, Κουτί ODF | ||||||
Πληροφορίες παραγγελίας
| ΓΓ | XXX | Δελτίο ΕΚ | Δελτίο ΕΚ | Δελτίο ΕΚ | Δελτίο ΕΚ | Δελτίο ΕΚ |
|
Λιμάνι Διαμόρφωση |
Τύπος μονάδας | Τύπος καλωδίου | μήκος ινών | Σύνδεσμος εισόδου |
Αποδόσεις σύνδεσμος |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Καθαρές ίνες BL=Μη μπλοκάρισμα MO=Μονάδα Τμήμα LG=LGX RM=Εγκατάσταση ράφους CB=Τραπέζι κασέτας XX = Προσαρμοσμένο
|
00=κανένα 09=900um Ελαφρύ σωλήνα 20=2,0 mm 30=3,0 mm |
05=0,5m 10=1,0m 15=1,5m 30=3,0m 40=4,0m 50=5,0m ..... |
0=κανένα 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Προσαρμοσμένο |
0=κανένα 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Προσαρμοσμένο |
Γενικές ερωτήσεις
|
|
