| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-PLC100x |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση του προϊόντος

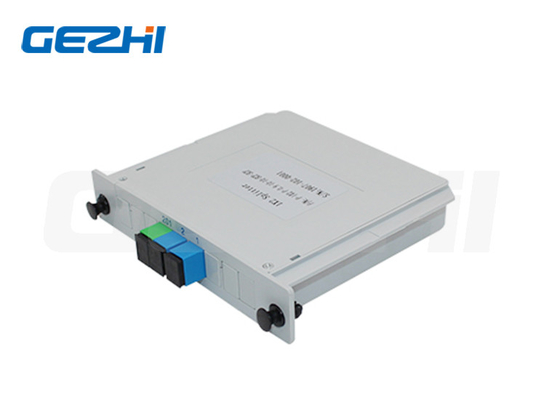

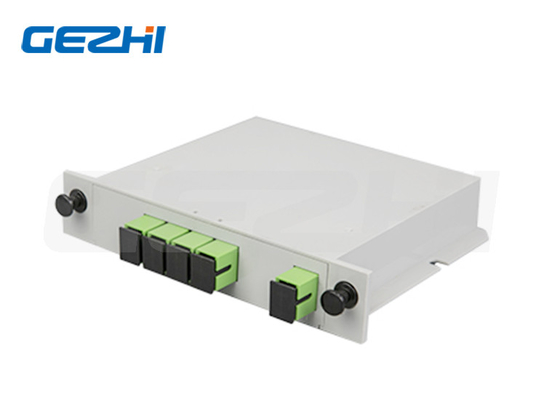

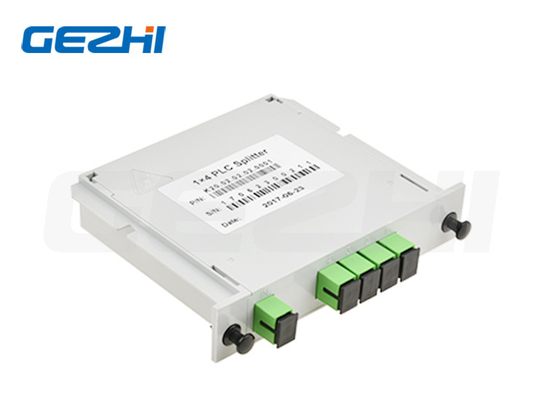

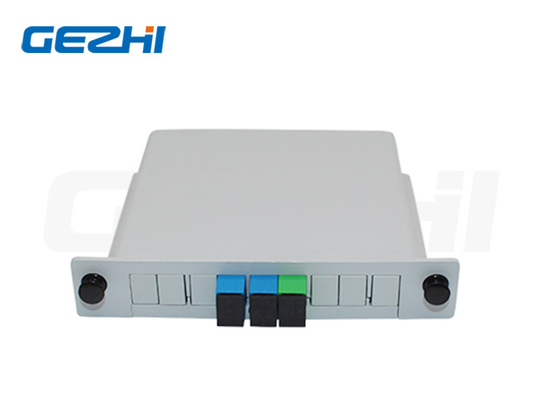

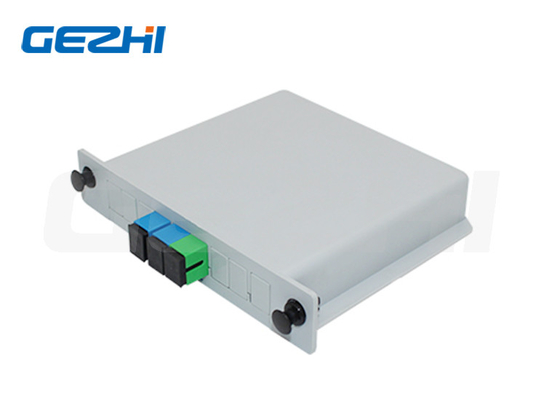

Παθητικά εξαρτήματα 1x2 1x4 PLC Splitter Cassette Plug-in Module
Διαχωριστής PLC
Οι PLC Splitters είναι συσκευές διακλαδώσεων που χρησιμοποιούνται για τη διανομή οπτικών σημάτων σε πολλαπλές τοποθεσίες για επεξεργασία.είναι συχνά απαραίτητο να χωριστεί ένα οπτικό σήμα σε πολλά πανομοιότυπα σήματα, ή για να συνδυάσει πολλά σήματα σε ένα μόνο σήμα.Ο PLC Splitter (Planar lightwave circuit splitter) είναι ένας τύπος οπτικής συσκευής διαχείρισης ισχύος που κατασκευάζεται χρησιμοποιώντας τεχνολογία οπτικού κυματοδηγού πυριτίουΕίναι σχεδιασμένα για FTTx Παθητικά Οπτικά Δίκτυα, CWDM, DWDM και οπτικά συστήματα καλωδιακής τηλεόρασης.Ο PLC Splitter είναι υπεύθυνος για τη διανομή οπτικών σημάτων από το κεντρικό γραφείο (CO) σε πολλαπλές τοποθεσίες χώρωνΠαρέχουμε ολόκληρες σειρές προϊόντων διαχωρισμού 1*N και 2*N που είναι προσαρμοσμένα για συγκεκριμένες εφαρμογές.
Χαρακτηριστικά και εφαρμογές
| Χαρακτηριστικά | Εφαρμογές |
| * Χαμηλή απώλεια εισαγωγής * Χαμηλή PDL * Σύνθετο σχέδιο * Καλή ομοιόμορφη μεταφορά καναλιών * Ευρύτατο λειτουργικό μήκος κύματος: Από 1260nm έως 1650nm * Μεγάλη θερμοκρασία λειτουργίας: Από -40°C έως 85°C * Υψηλή αξιοπιστία και σταθερότητα |
* Συστήματα FTTX * Δίκτυα PON * CATV συνδέσεις * Διανομή οπτικού σήματος |
Προδιαγραφές
| Παράμετρος | 1xN Προδιαγραφή PLC Splitter | ||||||
| Διάταξη λειτουργίας | 1260 ~ 1650 | ||||||
| Τύπος | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Απώλεια εισαγωγής (dB) | Τυπικό | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Μαξ | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Ομοιομορφία (dB) | Τυπικό | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Μαξ | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB) Max | Τυπικό | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Μαξ | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Διάστημα κύματος απώλεια τμήματος (dB) |
Τυπικό | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Μαξ | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Θερμοκρασία απώλεια τμήματος |
Τυπικό | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Μαξ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Οδηγικότητα (dB) Min | 55 | ||||||
| Απώλεια επιστροφής (dB) Min | 55(50) | ||||||
| Θερμοκρασία λειτουργίας (°C) | -40 ~ +85 | ||||||
| Θέρμανση αποθήκευσης (°C) | -40 ~ +85 | ||||||
| μήκος ινών | 1m ή προσαρμοσμένο | ||||||
| Τύπος ινών | G657Α | ||||||
| Τύπος συνδέσμου | Προσαρμοσμένο | ||||||
| Δορυφόρος PLC γυμνή ίνα (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Χωρισμός PLC Blcockless mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Μονάδα διαχωρισμού PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| Δοκιμαστική συσκευή για την παραγωγή ηλεκτρικής ενέργειας | 19 ∆1U 2U Κουτί για τοποθέτηση σε ράφι, Κουτί LGX, Κουτί ODF | ||||||
| ΓΓ | XXX | Δελτίο ΕΚ | Δελτίο ΕΚ | Δελτίο ΕΚ | Δελτίο ΕΚ | Δελτίο ΕΚ |
|
Λιμάνι Διαμόρφωση |
Τύπος μονάδας | Τύπος καλωδίου | μήκος ινών | Σύνδεσμος εισόδου |
Αποδόσεις σύνδεσμος |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Καθαρές ίνες BL=Μη μπλοκάρισμα MO=Μονάδα Τμήμα LG=LGX RM=Εγκατάσταση ράφους CB=Τραπέζι κασέτας XX = Προσαρμοσμένο
|
00=κανένα 09=900um Ελαφρύ σωλήνα 20=2,0 mm 30=3,0 mm |
05=0,5m 10=1,0m 15=1,5m 30=3,0m 40=4,0m 50=5,0m ..... |
0=κανένα 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Προσαρμοσμένο |
0=κανένα 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Προσαρμοσμένο |
|
|
