| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-OADM100x |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση του προϊόντος

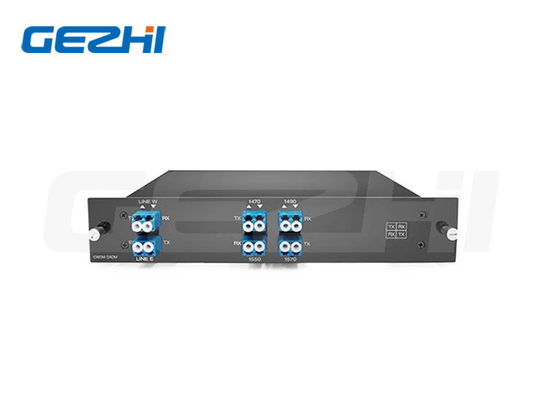

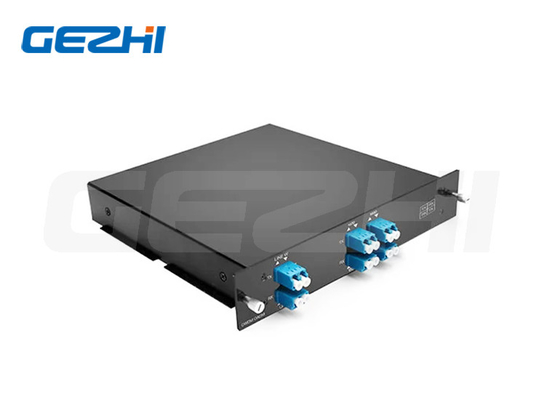

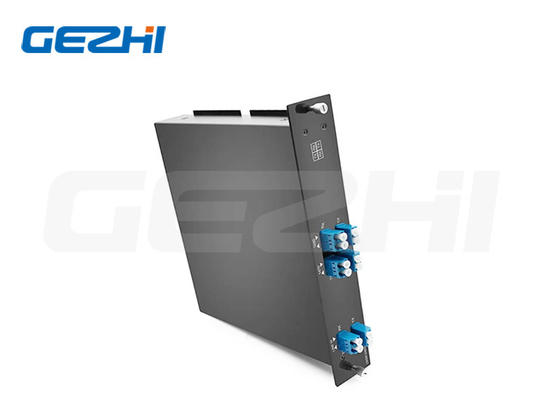

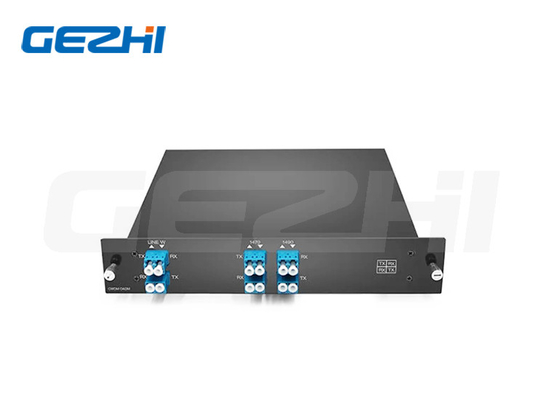

Παθητικός CWDM διπλής ινών 4 καναλιών OADM πολλαπλασιαστής
CWDM OADM
Ο CWDM Optical Add/Drop multiplexer (OADM) είναι μια παθητική οπτική συσκευή που χρησιμοποιείται σε δίκτυα WDM για την προσθήκη και την απόσυρση ενός/πολλαπλών καναλιών CWDM σε μία ή δύο ίνες,Ενώ αφήνοντας τα υπόλοιπα μήκη κύματος να παρακάμπτουν τον απαραίτητο προορισμό.Οι ενότητες CWDM OADM είναι διαθέσιμες σε μονόπλευρες (Ανατολική ή Δυτική) και διπλής όψης (Ανατολική και Δυτική) διαμορφώσεις που υποστηρίζουν έως τέσσερα μήκη κύματος.
Χαρακτηριστικά και εφαρμογές
Χαρακτηριστικά
Μικρή απώλεια εισαγωγής
4 κανάλια Δυτική και Ανατολική διπλή πλευρά
Δίκτυο Sinlge Fiber
Λειτουργίες πρόσθεσης και πτώσης και στις δύο κατευθύνσεις
Σύνδεσμοι LC τυποποιημένοι στον κλάδο
Με βάση οπτική λεπτής ταινίας με οπτικό μονοπάτι χωρίς επωξικό
Πλήρης συμμόρφωση με τις απαιτήσεις της Telcordia GR1221, GR1209, RoHS, ISO
Εφαρμογές
Διάδρομος προσθήκη/αποτύπωσης
Σύνδεσμοι οπτικών ινών CATV
Συστήματα WDM χοντρού τύπου
Δίκτυα μετρό
Προδιαγραφές
| Παράμετρος | Μονάδα | Προδιαγραφές | |
| Περιοχή μήκους κύματος | nm | 1260 ~ 1620 | |
| Κέντρο μήκους κύματος | nm | Πελάτης καθορισμένος | |
| Διαχωρισμός καναλιών | nm | 20 | |
| Διάδρομος | nm | CW±6.5 | |
| Απώλεια εισαγωγής | COM==>DROP | dB | ≤ 1.5 |
| ΑΠΟΔΗΣΗ==>ΕΠΙΧΡΗΣΗ | |||
| Παρακείμενη Απομόνωση | dB | ≥ 30 | |
| Απομόνωση που δεν είναι παρακείμενη | dB | ≥ 45 | |
| ΠΔΛ | dB | ≤0.1 | |
| Οδηγία | dB | ≥ 50 | |
| Επιστροφή απώλειας | dB | ≥ 45 | |
| ΔΕΠ | σπ | ≤0.1 | |
| Διαχείριση ισχύος (CW) | mW | ≤ 300 | |
| Θερμοκρασία λειτουργίας | °C | -10 έως +70 | |
| Θέρμανση αποθήκευσης | °C | -40 έως +85 | |
| Τύπος ινών | Γ.657.A1 ή G.652D | ||
| Διάμετρος ινών | 30,0 mm ή 2,0 mm,0.9mm με χαλαρό σωλήνα | ||
| Τύπος συνδέσμου | ΛC/UPC ή άλλα | ||
| Μέγεθος ινών | m | 1 ή άλλα | |
| Προαιρετική θύρα οθόνης | % | 1 | |
| Μέγεθος συσκευασίας | χμ |
Κασέτα ABS: 100*80*10,5; 140*115*18· Μίνι κουτί ABS:90x20x10· Σιδηροειδή σωλήνα:Φ5.5*38; |
|
|
|
