| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1×N (N≤8) οπτικός διακόπτης |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

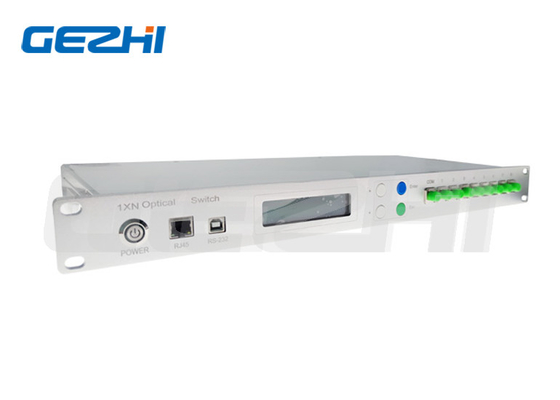

Οπτικός διακόπτης RS232 και διασύνδεσης Ethernet Rackmount 1×N(N≤8)
περιγραφή προϊόντος
Το 1X8 Optical Switches Rack Mount επιτρέπει την αυτοματοποιημένη και επαναλαμβανόμενη σύνδεση μιας κοινής ίνας σε 8 αριθμό ινών εξόδου ή εισόδου.Αυτοί οι πλήρως οπτικοί διακόπτες είναι αμφίδρομοι και μπορούν να χρησιμοποιηθούν είτε στην κατεύθυνση 1x8 είτε στην κατεύθυνση 8x1.Οι οπτικοί διακόπτες που τοποθετούνται σε rack μπορούν να επιλεγούν χειροκίνητα από τον μπροστινό πίνακα ή τον έλεγχο μέσω της θύρας RS232, της θύρας Ethernet.Αυτός ο διακόπτης οπτικών ινών είναι διαθέσιμος σε οποιοδήποτε μέγεθος 1xN έως 1x128.
Εκτός από την απλή λειτουργία 1260~1650nm (1310/1550), η GEZHI Photonics παράγει επίσης 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm ή προσαρμοσμένο οπτικό διακόπτη.Επίσης διατίθενται διακόπτες οπτικών ινών μεγάλης διαμέτρου όπως 105/125um, 400um κ.λπ.
|
Εφαρμογές FITL Αυτόματη μέτρηση Απομακρυσμένη παρακολούθηση οπτικού δικτύου Σύστημα παρακολούθησης και συντήρησης καλωδίων |
Χαρακτηριστικά Χαμηλή απώλεια εισαγωγής και γρήγορη εναλλαγή SerialNet, Υψηλή αξιοπιστία, Υψηλή σταθερότητα Οθόνη LCD Έλεγχος RS232 και απομακρυσμένη διαχείριση Ethernet |
Πληροφορίες παραγγελίας OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Τρόπος | Μήκος κύματος | Πακέτο | Τύπος ινών | Διάμετρος ινών | Συνδετήρας |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Ειδικότητα |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460 nm 780 nm 980 nm S=Προσδιορίστε |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=Προσδιορίστε |
Μ5=50/125 Μ6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Προσδιορίστε |
AC=Μονό 85~265V DC=Μονό 36~72V AA=Διπλή 85~265V DD=Διπλή 36~72V AD=AC85~265V+DC36~75V |
00=Κανένα FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Προσδιορίστε |
Τεχνικό Ευρετήριο
| Παράμετρος | Μονάδα | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Εύρος μηκών κύματος | nm | 1260~1650 ή προσαρμοσμένο | |||||||
| Δοκιμή μήκους κύματος | nm | 1310/1550 ή προσαρμοσμένο | |||||||
| Απώλεια εισαγωγής (Μέγ.) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Απώλεια επιστροφής | dB | SM ≥ 50 | |||||||
| Στιχομυθία | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Επαναληψιμότητα | dB | ≤0,02 | |||||||
| Χρόνος εναλλαγής | Κυρία | ≤10 (Παρεικείμενο κανάλι) | |||||||
| Οπτική ισχύς | mW | ≤500 | |||||||
| Τύπος ινών | χμ | 9/125 | |||||||
| Συνδετήρας | / | FC, SC, LC, ST, SMA ή προσαρμοσμένο | |||||||
| Θύρα παρακολούθησης | / | RJ45 & RS232 ή προσαρμοσμένο | |||||||
| Τροφοδοτικό λειτουργίας (Τύπος βύσματος) | V | AC:220V (50/60Hz) ή DC:36V~72V | |||||||
| Θερμοκρασία λειτουργίας | ℃ | -10~+60 | |||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |||||||
| Διαστάσεις βάσης βάσης | mm | Διατίθεται προσαρμογή 1U L483XW230XH44.5 (έως 16 κανάλια). | |||||||
|
Διατίθεται προσαρμογή 2U L483XW230XH89 (έως 36 κανάλια). Διατίθεται προσαρμογή 2U L483XW350XH89 (έως 64 κανάλια). |
|||||||||
| Διατίθεται προσαρμογή 3U L483XW350XH133.5 (έως 128 κανάλια). | |||||||||
| Διατίθεται προσαρμογή 4U L483XW350XH178 (έως 256 κανάλια). | |||||||||

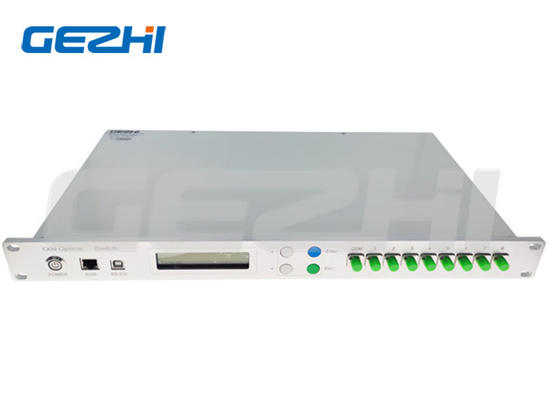

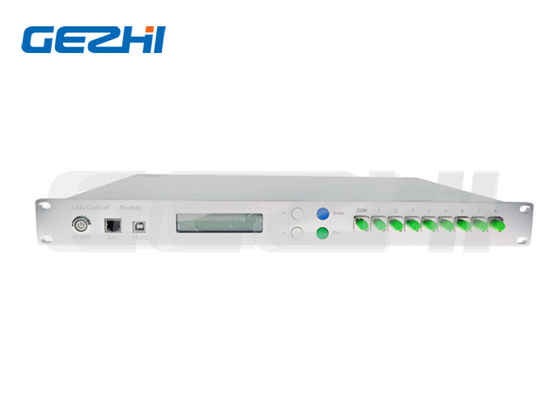

Πρόσοψη

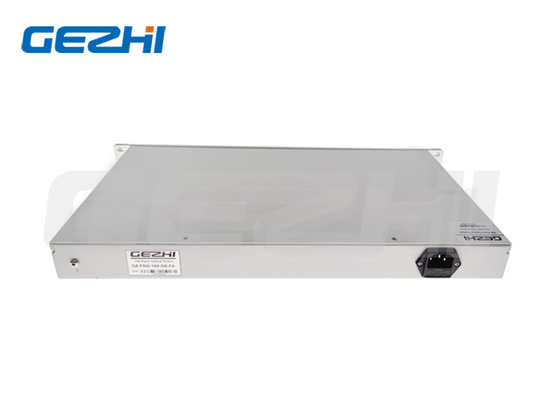

ΠίσωΠίνακας
|
|
