Υψηλής απόδοσης μήτρα οπτικού διακόπτη 48*2x4 για αυτόματη μέτρηση
Περιγραφή

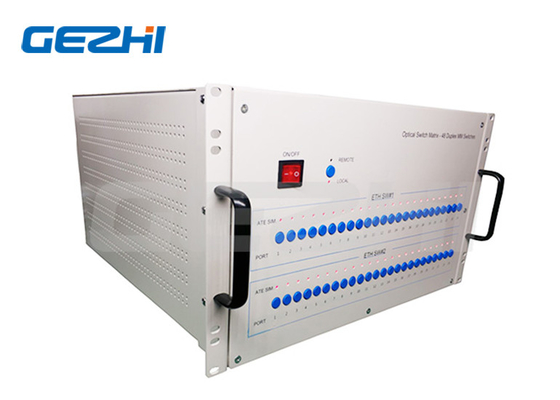

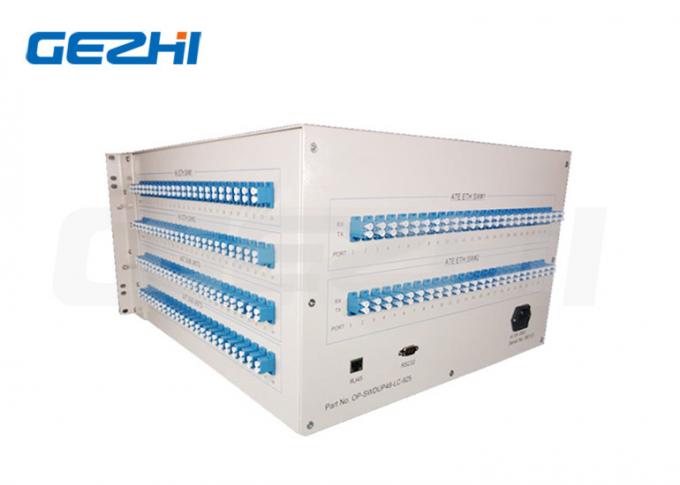

48 τμχ 2x4 (D1x2) Οπτικός διακόπτης Rackmount
Αυτός ο οπτικός διακόπτης είναι ένα είδος συσκευής ελέγχου διαδρομής φωτός.παίζει μια διαδρομή φωτός ελέγχου και μετατρέπει τη διαδρομή φωτός.Το 48-D1X2-U αποτελείται από 48 τεμάχια συνδυασμών διαδρομής φωτός σύγχρονου διακόπτη 2x4 μηχανικού οπτικού διακόπτη, ο διακόπτης ελέγχου διαδρομής φωτός οπτικού διακόπτη μπορεί να είναι κουμπί 48 στον πίνακα ελέγχου, επίσης μπορεί μέσω της λειτουργίας επικοινωνίας σειριακής θύρας μικρής εμβέλειας RS - 232 ή απομακρυσμένη επικοινωνία Ethernet RJ45 στέλνοντας μια διαδρομή φωτός διακόπτη ελέγχου εντολής ελεγχόμενη από το πρόγραμμα, την κατάσταση του εξοπλισμού της διαδρομής φωτός από το πράσινο φως και το κόκκινο φως δείχνει τη διαδρομή φωτός.
Χαρακτηριστικά
SerialNet, Υψηλή αξιοπιστία, Υψηλή σταθερότητα

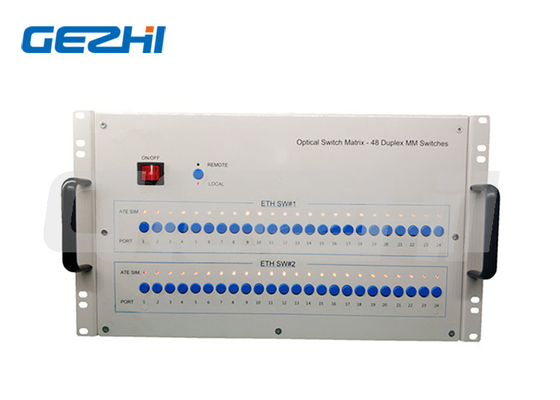

Πίνακας οθόνης LED.Οπτική οθόνη, Βολική λειτουργία
Διαφανές σήμα μετάδοσης.Υψηλή σταθερότητα και αξιοπιστία
Μπορείτε να ρυθμίσετε το κανάλι και το χρονικό διάστημα αυτόματης σάρωσης

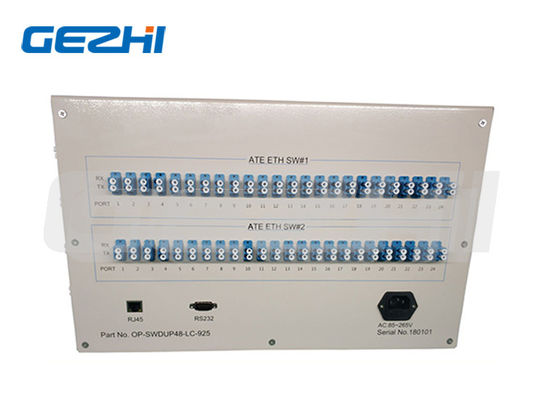

RS232 Control και RJ45 Ethernet Remote Management
Εφαρμογές
FITL
Αυτόματη μέτρηση
Σύστημα παρακολούθησης και συντήρησης καλωδίου απομακρυσμένης παρακολούθησης οπτικού δικτύου
Τεχνικό ευρετήριο διακόπτη οπτικής μήτρας
| Παράμετρος | Μονάδα | 48*2x4 |
| Εύρος μηκών κύματος | nm | 1260~1650 ή προσαρμοσμένο |
| Δοκιμή μήκους κύματος | nm | 1310/1550 ή προσαρμοσμένο |
| Απώλεια εισαγωγής (Μέγ.) | dB | ≤1,5 |
| Απώλεια επιστροφής | dB | SM ≥ 50 |
| Στιχομυθία | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Επαναληψιμότητα | dB | ≤0,02 |
| Χρόνος εναλλαγής | Κυρία | ≤10 (Παρεικείμενο κανάλι) |
| Οπτική ισχύς | mW | ≤500 |
| Τύπος ινών | χμ | 9/125 |
| Συνδετήρας | / | FC, SC, LC, ST, SMA ή προσαρμοσμένο |
| Θύρα παρακολούθησης | / | RJ45 & RS232 ή προσαρμοσμένο |
| Τροφοδοτικό λειτουργίας (Τύπος βύσματος) | V | AC:220V (50/60Hz) ή DC:36V~72V |
| Θερμοκρασία λειτουργίας | ℃ | -10~+60 |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
| Διαστάσεις βάσης βάσης | mm | 6U: 483x500x267mm |
Πληροφορίες παραγγελίας διακόπτη οπτικού πίνακα OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Τρόπος | Μήκος κύματος | Πακέτο | Τύπος ινών | Διάμετρος ινών | Συνδετήρας |
|
48*2x4 S=Ειδικότητα |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Προσδιορίστε |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=Προσδιορίστε |
Μ5=50/125 Μ6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Προσδιορίστε |
AC=Μονό 85~265V DC=Μονό 36~72V AA=Διπλή 85~265V DD=Διπλή 36~72V AD=AC85~265V+DC36~75V |
00=Κανένα FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Προσδιορίστε |
