| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-4P-Circulator |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Επισκόπηση προϊόντος του οπτικού κυκλοφορητή 4 θυρών

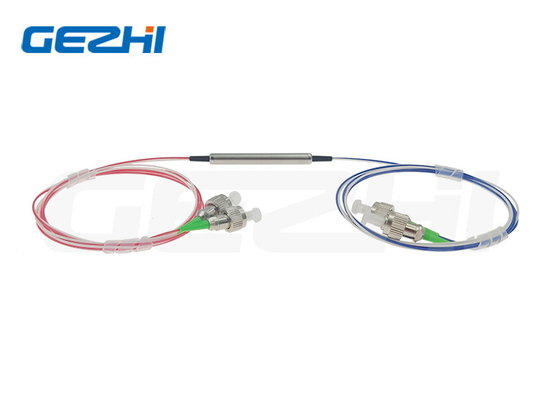

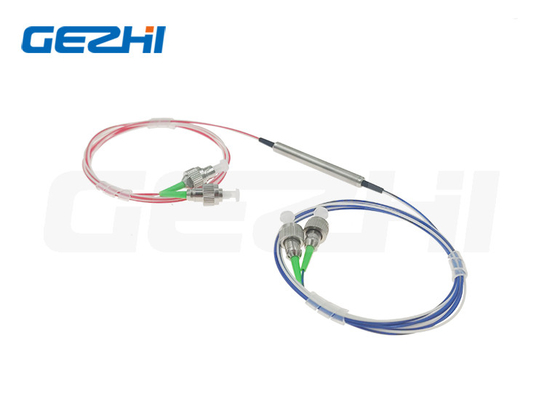

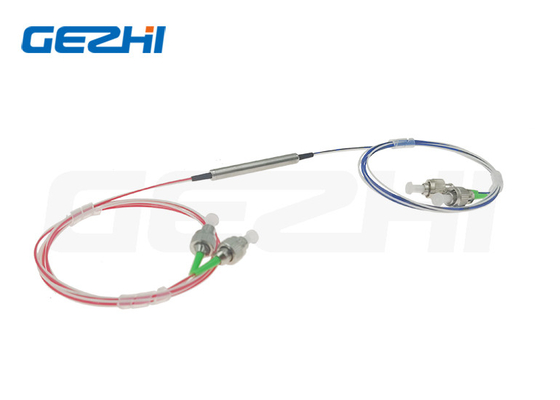

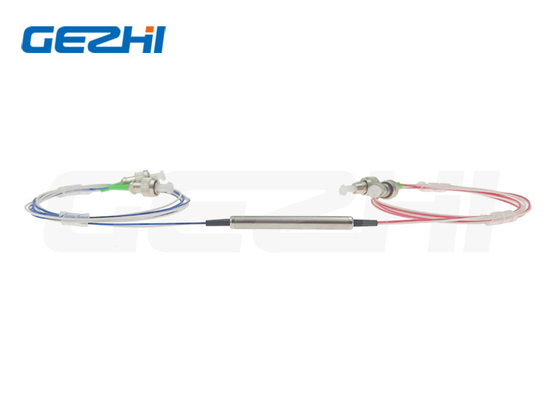

Κυκλοφορητής οπτικών ινών 4 θυρών 1550nm για σύστημα CATV
Κυκλοφορητής οπτικών ινών
Ο οπτικός κυκλοφορητής 4 θυρών είναι ένας ειδικός τύπος κυκλοφορητή που έχει μία είσοδο (θύρα 1), μία έξοδο (θύρα 4) και δύο κοινές θύρες (θύρα 2&3).Το φως περνά από τη θύρα 1 στη θύρα 2. Στη θύρα 2, κάθε εισερχόμενο φως οδηγείται στη θύρα 3 ως έξοδος, ενώ όλη η είσοδος από τη θύρα 3 οδηγείται στη θύρα 4 ως έξοδος.
Σε σύγκριση με τον κυκλοφορητή 3 θυρών, η συσκευή τεσσάρων θυρών διαθέτει μία επιπλέον θύρα αμφίδρομης κατεύθυνσης.Έτσι, μπορεί να χρησιμοποιηθεί για την κατασκευή πιο ευέλικτων ή πιο σύνθετων υποσυστημάτων οπτικών ινών, όπως add/drop module, mux/demux module, multi-port bi-directional splitters, WDM optical router κ.λπ.
Χαρακτηριστικά & Εφαρμογές Οπτικού Κυκλοφορητή 4 Θυρών
Χαρακτηριστικά:
Λειτουργία τεσσάρων λιμένων
Ευρεία ζώνη (+/-30nm στα 1310nm ή 1550nm)
Υψηλή απομόνωση
Χαμηλό PDL
Οπτική διαδρομή χωρίς εποξειδικά
Εφαρμογές:
Προσθήκη/απόθεση συστημάτων WDM
Συστήματα αμφίδρομης επικοινωνίας
Συστήματα αντιστάθμισης οπτικής διασποράς
Προδιαγραφές του Οπτικός κυκλοφορητής 4 θυρών
| Παράμετρος | Π Βαθμός | |
| Μήκος κύματος λειτουργίας (nm) | 1310±30 ή 1550±30 ή 1585±30 | |
| Απομόνωση (dB) | Τυπικός | 0,6 |
| Ανώτατο όριο | 0,8 | |
| Τυπική απομόνωση (dB) | ≥50 | |
| Ελάχιστη απομόνωση (dB) | ≥40 | |
| Cross Talk (dB) | ≥50 | |
| Απώλεια που εξαρτάται από την πόλωση (dB) | <0,15 | |
| Διασπορά τρόπου πόλωσης | <0,1 | |
| Απώλεια επιστροφής (dB) | ≥50 | |
| Power Handling (mW) | 500 | |
| Θερμοκρασία λειτουργίας (℃) | -10~+75 | |
| Διάσταση συσκευασίας (mm) | Φ5,5xL50 ή Φ5,5xL63 | |
Περιβάλλον δοκιμής
|
|
|
|
|
|
