Περιγραφή 18CH CWDM

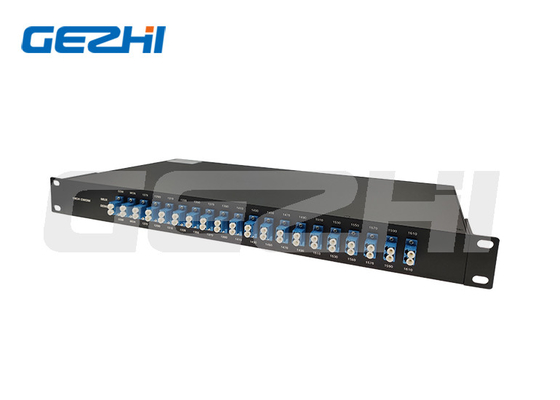

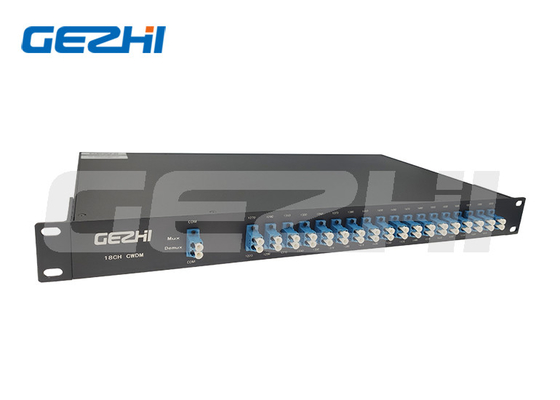

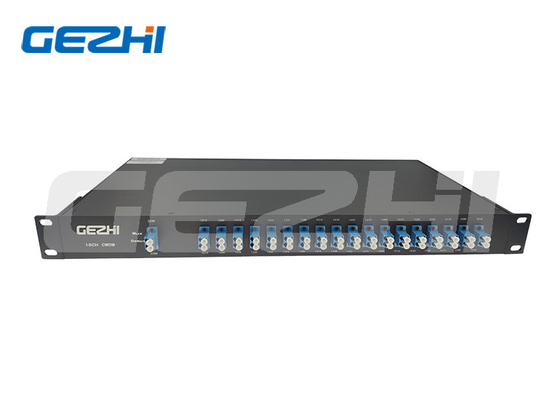

Πολυδιαυλωτής ενότητας 1270-1610nm LC/UPC 20nm 18CH CWDM Mux Demux
18CH CWDM Mux Demux
GEZHI Photonics CWDM MUX+DEMUX 16 διοχετεύει (διπλή ίνα) τα σταθερά φίλτρα λεπτών ταινιών χρήσης ενότητας και την προηγμένη τεχνολογία συσκευασίας για να επιτύχει τη καλή απόδοση και την άριστη περιβαλλοντική σταθερότητα.
Το CWDM MUX + DEMUX πέρα από τη διπλή ίνα είναι ένας καθολικός ικανός ερχομός συσκευών μέχρι 18 οπτικών σημάτων σε ένα ζευγάρι ινών. Μπορεί να υποστηρίξει μέχρι 18 μήκη κύματος CWDM μεταξύ του ITU-τ G.694.2 1270 NM σε 1610 NM στις αυξήσεις 20 NM ή του ITU-τ G.652 1270 NM και 1290 NM.
Παρέχουμε ένα πλήρες χαρτοφυλάκιο CWDM MUX DEMUX πέρα από τη διπλή ίνα ή τη μονοκατευθυντική ίνα, με τις συσκευασίες του ραφιού 19 ″ 1RU τοποθετήστε τα πλαίσια, το κιβώτιο μετάλλων LGX ή το πλαστικό κιβώτιο ABS, κανάλια μήκους κύματος συνήθειας είναι διαθέσιμο. Τα προϊόντα είναι GR-1221/1209-ΠΥΡΗΝΑΣ Telcordia κατάλληλος, και RoHS υποχωρητικό.
|
Χαρακτηριστικά γνωρίσματα & εφαρμογές 18CH CWDM
Χαρακτηριστικά γνωρίσματα:
* Υψηλή απομόνωση καναλιών
* Υψηλές σταθερότητα και αξιοπιστία
* Χαμηλή απώλεια εισαγωγής
* Ευρεία ζώνη περασμάτων
* Εποξικός-ελεύθερος στην οπτική πορεία
* Ευρεία ζώνη περασμάτων
Εφαρμογές:
* Κυψελοειδής εφαρμογή
* Οπτικός ενισχυτής ινών
* Έλεγχος γραμμών
* WDM δίκτυο
* Τηλεπικοινωνίες
Προδιαγραφές 18CH CWDM
Παράμετρος |
CWDM |
Λειτουργούν μήκος κύματος (Mux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Λειτουργούν μήκος κύματος (DeMux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Κανάλι αριθμός 32 κανάλι |
16 μήκη κύματος |
Τύπος ινών |
SM 9/125 |
Διάστημα καναλιών |
20nm |
Ακρίβεια κεντρικού μήκους κύματος |
+-2nm |
Εύρος ζώνης σε -0. 5dB |
≥ 15 |
Απώλεια εισαγωγής (αποκλείοντας την απώλεια συνδετήρων) |
≤3.2 DB |
Κατευθυντικότητα |
≥ 55dB |
Οπτική επιστροφής απώλεια εισαγωγής |
≥ 45dB |
Παρακείμενη απομόνωση καναλιών |
≥ 30dB |
Μη-δίπλα στην απομόνωση καναλιών |
≥ 40dB |
Εξαρτώμενη απώλεια πόλωσης |
≤0.1 DB |
Διασπορά τρόπου πόλωσης |
≤0.1 CP |
Εξαρτώμενη απώλεια θερμοκρασίας (0 σε 70C) |
≤0.45 DB |
Οπτικός χειρισμός δύναμης |
≥ 300mW |
Λειτουργούσα θερμοκρασία |
-10 σε +70C |
Θερμοκρασία αποθήκευσης |
-40 σε +85C |
Τύπος συνδετήρων |
Ντούμπλεξ 16 PC LC/UPC + 1 διπλοί προσαρμοστές PC LC/UPC |
Διάσταση συσκευασίας |
19» επιτροπή μπαλωμάτων 1U-ύψους |
|
|
Πληροφορίες Odering 18CH CWDM
CWDM |
- |
ΧΧ |
- |
Χ |
- |
ΧΧ |
- |
ΧΧ |
- |
Χ |
- |
Χ |
|
|
Αριθμός καναλιών |
|
Τύπος ενότητας |
|
Τύπος καλωδίων |
|
Μήκος ινών |
|
Συνδετήρας εισαγωγής |
|
Παραγωγή
συνδετήρας
|
CWDM |
|
02=1 κανάλι
03=3 κανάλι
04=4 κανάλι
05=5 κανάλι
06=6 κανάλι
07=7 κανάλι
08=8 κανάλι
......
16=16Channel
17=17Channel
18=18Channel
|
|
0=100x80x10mm
1=142x102x14.5
χιλ.
2=LGX κιβώτιο
ράφι 3=19″ 1U
X=Others
|
|
00=none
09=900um
Χαλαρός σωλήνας
20=2.0mm
30=3.0mm
|
|
05=0.5m
10=1.0m
15=1.5m
30=3.0m
40=4.0m
50=5.0m
......
|
|
0=none
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Customized
|
|
0=none
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Customized
|
|
|
FAQ
Q1: Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ 18CH σας CWDM Mux Demux;
Α1: Η διαταγή δειγμάτων είναι ευπρόσδεκτη να εξετάσει και να ελέγξει την ποιότητα. Όχι MOQ, το δείγμα 1pcs είναι διαθέσιμο. Τα επίσης μικτά δείγματα είναι αποδεκτά.
Q2: Ποια είναι η χρονική ανοχή;
A2: Η κανονική χρονική ανοχή είναι για 1week, για τη μεγάλη ποσότητα και τα ειδικά προϊόντα. Παρακαλώ ελέγξτε τη χρονική ανοχή με τον αντιπρόσωπο πωλήσεών μας. Αλλά κρατάμε το απόθεμα για μερικά προϊόντα, θα μπορούσαμε να στείλουμε 1-3 ημέρες μετά από να λάβουμε την πληρωμή.
Q3: Ποιοι είναι οι όροι πληρωμής;
A3: Όρος πληρωμής: T/T, Paypal, Δυτική Ένωση, πληρωμή μετρητοίς, Alibaba κ.λπ.
Q4: Ποιος είναι ο χρόνος εξουσιοδότησης 18CH σας CWDM Mux Demux;
A4: εξουσιοδότηση 3 ετών.
Q5: Θα μπορούσα να χρησιμοποιήσω το λογότυπο, την ετικέτα και τη συσκευασία μας;
A5: Ναι, θα μπορούσαμε να παρέχουμε την υπηρεσία cOem που σύμφωνα με τις απαιτήσεις σας, τα προϊόντα σχεδίου ονομάζουν, λογότυπο, PN, SN, συσκευασία.
