| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-κόκκινο/μπλε WDM |
| Μούβ: | 1 |
| τιμή: | Get Latest Price |
| Delivery Time: | 2~7working ημέρες |

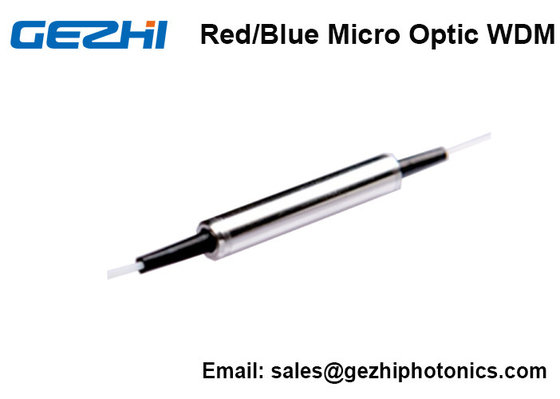

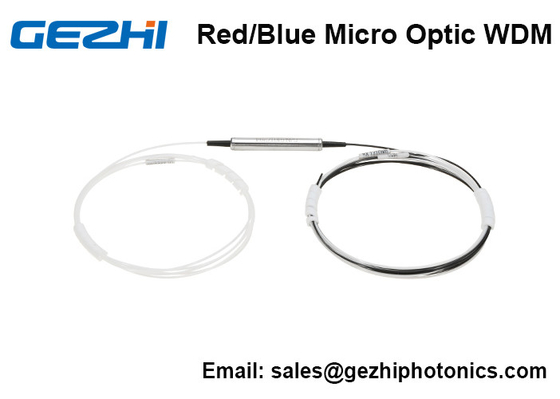

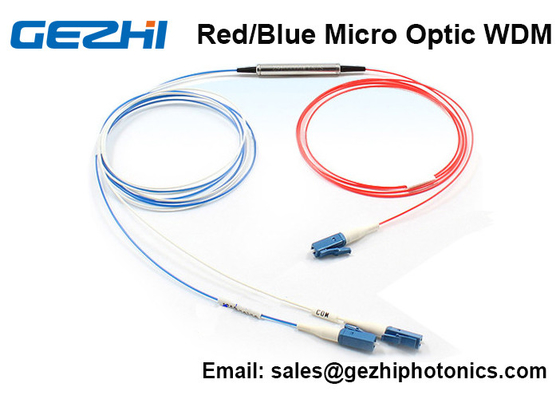

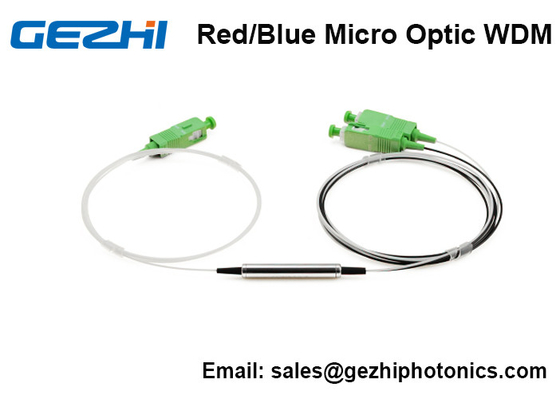

Μικρο-οπτικό WDM 3 κόκκινο/μπλε φίλτρο ζωνών λιμένων Γ στο σύστημα DWDM
Το κόκκινο/μπλε φίλτρο ζωνών GEZHI 1x2 DWDM είναι μια παθητική συσκευή οπτικής μικροϋπολογιστών βασισμένη στην περιβαλλοντικά σταθερή τεχνολογία φίλτρων λεπτών ταινιών. Χρησιμοποιείται κυρίως για να χωρίσει ή να συνδυάσει τα κόκκινα σήματα μήκους κύματος ζωνών και τα μπλε σήματα μήκους κύματος ζωνών στη ζώνη Γ, στα ενιαία αμφίδρομα DWDM συστήματα ινών και το σύστημα ενίσχυσης υψηλής δύναμης. Τα συστατικά χαρακτηρίζονται με ευρύ passband, τη χαμηλή απώλεια εισαγωγής, την υψηλή επιστροφής απώλεια, την άριστη περιβαλλοντική σταθερότητα και τη διαχειριζόμενη ικανότητα υψηλής δύναμης.
Σε μια ενότητα DWDM, που χρησιμοποιεί ένα κόκκινο/μπλε φίλτρο, ένα Mux μπορεί να συνδυαστεί με ένα Demux. Παραδείγματος χάριν, το Mux συνδυάζει τα κανάλια DWDM στην κόκκινη ζώνη, ενώ το Demux χωρίζει τα κανάλια DWDM στην μπλε ζώνη. Χρησιμοποιώντας ένα κόκκινο/μπλε φίλτρο, κάποιο μπορεί να συνδυάσει το κόκκινο διαβιβάζει τα κανάλια και το μπλε λαμβάνει τα κανάλια επάνω σε μια ενιαία ίνα.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Προδιαγραφές απόδοσης
| Τύπος | MWDM | ||
| Μήκος κύματος καναλιών περασμάτων | NM | 1549.12~1562.83 (κόκκινο) | 1530.13~1541.55 (μπλε) |
| Μήκος κύματος καναλιών αντανάκλασης | NM | 1530.13~1541.55 (μπλε) | 1549.12~1562.83 (κόκκινο) |
| Απώλεια εισαγωγής καναλιών περασμάτων | DB | ≤0.50 | |
| Απώλεια εισαγωγής καναλιών αντανάκλασης | DB | ≤0.40 | |
| Κυματισμός καναλιών | DB | ≤0.3 | |
| Παρακείμενη απομόνωση καναλιών | DB | ≥30 | |
| Εκφράστε την απομόνωση καναλιών | DB |
≥15
|
|
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Θερμική σταθερότητα | dB/℃ | ≤0.005 | |
| Κατευθυντικότητα | DB | ≥50 | |
| Επιστροφής απώλεια | DB | ≥45 | |
| Χειρισμός δύναμης | MW | 300 | |
| Λειτουργούσα θερμοκρασία | ℃ |
-30~+80
|
|
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Μέγιστο εκτατό φορτίο | Ν | 5 | |
| Διαστάσεις συσκευασίας | χιλ. | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Σημείωση: 1. Η απώλεια εισαγωγής δεν περιλαμβάνει το συνδετήρα, κάθε συνδετήρας θα προσθέσει την απώλεια 0.2dB.
2. Άλλο μήκος κύματος μπορεί να γίνει κατόπην του αιτήματος του πελάτη. Παραδείγματος χάριν, L-Band R/B, ζώνη C/L.
Διαταγή των πληροφοριών
| Μήκος κύματος | Προδιαγραφή συσκευασίας | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| R/B=Red/Blue μήκος κύματος |
1= Φ5.5mm×34mm 2= 90×20×10 χιλ. 3=100×80×10.5 χιλ. 4= 120×80×18 χιλ. 5=140×115×18 χιλ. 6=19» 1U Rackmount X= άλλοι |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Περισσότερη εικόνα:
|
|
