| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-16CH CWDM |
| Μούβ: | 1 |
| τιμή: | Get Latest Price |
| Delivery Time: | 2~7working ημέρες |
| Payment Terms: | T/T, Western Union, PayPal |

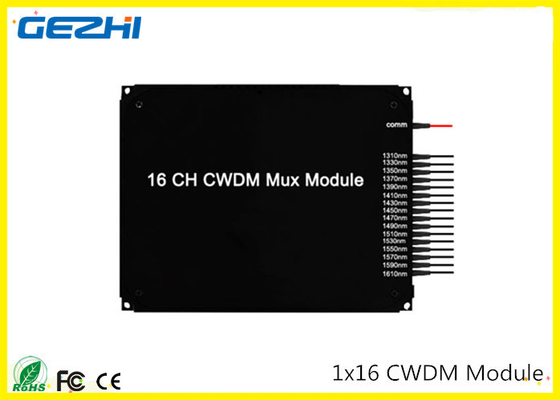

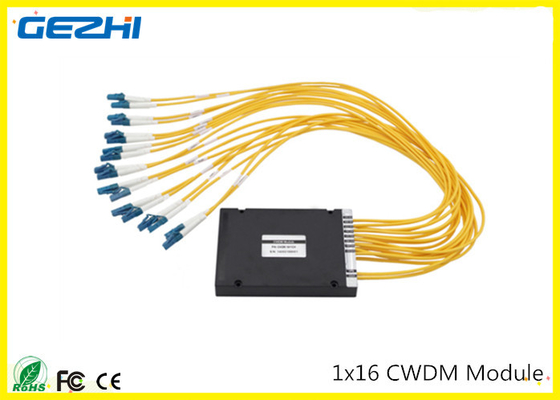

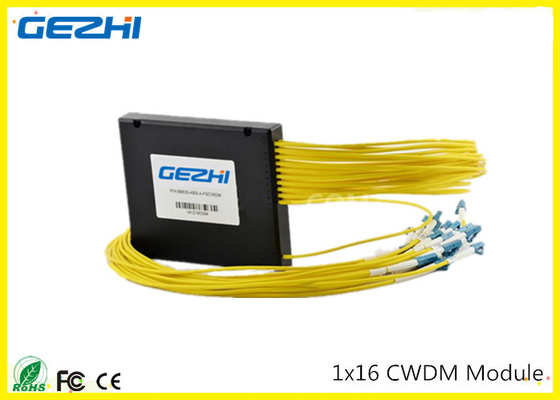

ενότητα 1x16CH CWDM Mux/Demux
Περιγραφή:
Οι τεχνολογίες CWDM και DWDM παρέχουν έναν αποτελεσματικό τρόπο να μοιραστεί ένα ζευγάρι των σκελών ινών και να τεθούν μαζί οι διάφορες διεπαφές επικοινωνιών όπως: 10G, SONET Oc-192, STM-64, κανάλι 1G/2G/4G ινών, Gigabit Ethernet, OC3/OC12 ή OC48 και E1/T1, ακριβώς με τη χρησιμοποίηση των διαφορετικών μηκών κύματος του φωτός για κάθε κανάλι.
Η σειρά προϊόντων μας περιλαμβάνει τις πολύ προσιτές λύσεις για τις τεχνολογίες CWDM και DWDM, με το ελάχιστο ή καμία διαχείριση, αλλά και τις επαγγελματικές λύσεις κατηγορίας μεταφορέων με τις πλήρεις λειτουργίες διαχείρισης και ελέγχου, πλεονασμός στις παροχές ινών και ηλεκτρικού ρεύματος και τις προδιαγραφές βαθμού Telco που μπορούν να πάνε επάνω σε 80 κανάλια της ικανότητας DWDM 10G σε ένα ενιαίο κύκλωμα ινών.
WDM μας τα οπτικά Mux προϊόντα είναι εύκαμπτα με μια χαμηλού κόστους λύση που επιτρέπει την επέκταση της υπάρχουσας ικανότητας ινών, και διαθέσιμος με την πλαστική κασέτα ενότητας ABS,» Mountable κιβώτιο ραφιών 19 και τυποποιημένη συσκευασία LGX. Το του οποίου είδος συνδετήρων, όπως FC, το ST, το Sc, LC, κ.λπ., είναι όλοι διαθέσιμοι, και μπορούμε επίσης να αναμίξουμε τους διαφορετικούς συνδετήρες σε μια συσκευή.
Εφαρμογή CWDM Mux Demux:
Προδιαγραφή:
| Παράμετρος | Μονάδα | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Μήκος κύματος καναλιών | NM | 1270~1610nm και 1271~1611 | |||||||||
| Ακρίβεια κεντρικού μήκους κύματος | NM | ±0.5 | |||||||||
| Διάστημα καναλιών | NM | 20 | |||||||||
| Passband καναλιών (εύρος ζώνης @-0.5dB) | NM | >13 | |||||||||
| Απώλεια εισαγωγής | DB | 0,8 | 1.5 | 2.5 & 1.8 | 5.2 & 3.5 | ||||||
| Κυματισμός καναλιών | DB | 0,3 | |||||||||
| Απομόνωση | Παρακείμενος | DB | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | |
| Μη-παρακείμενος | DB | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ||
| Inertion ευαισθησία θερμοκρασίας απώλειας | dB/℃ | <0> | |||||||||
| Μετατόπιση θερμοκρασίας μήκους κύματος | nm/℃ | <0> | |||||||||
| Εξαρτώμενη απώλεια πόλωσης | DB | <0> | |||||||||
| Διασπορά τρόπου πόλωσης | DB | <0> | |||||||||
| Κατευθυντικότητα | DB | >50 | |||||||||
| Επιστροφής απώλεια | DB | >45 | |||||||||
| Μέγιστος χειρισμός δύναμης | MW | 300 | |||||||||
| Θερμοκρασία Opterating | ℃ | -5~+75 | |||||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~85 | |||||||||

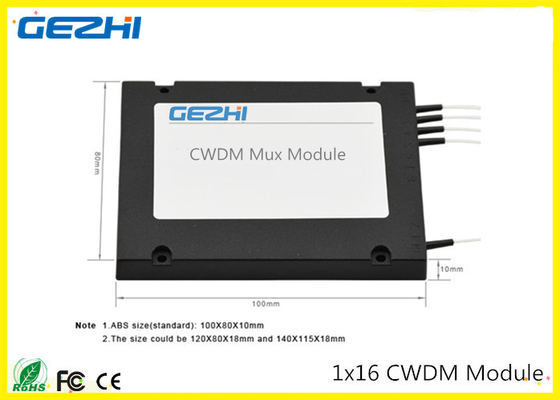

| Διάσταση συσκευασίας | χιλ. | L100xW80xH10 | L141xW115xH18 | ||||||||
Σημείωση:
1. Διευκρινισμένος χωρίς συνδετήρες. Προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
2. Μπορούμε να κάνουμε τη χαμηλή λύση απώλειας εισαγωγής επίσης. Για περισσότερες πληροφορίες, παρακαλώ στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο στο shirley@gezhiphotonics.com
Μέτωπο - λεπτομέρειες επιτροπής:
Εικόνα της διπλής ίνας CWDM 4CH, ως αναφορά
①Κοινός λιμένας:
Sc, FC, LC, ST με τους συνδετήρες UPC/APC διαθέσιμους.
②Λιμένας οργάνων ελέγχου:
Λιμένας οργάνων ελέγχου, διαφορετικό ποσοστό βρυσών για την επιλογή σας (5%, 1%)
Sc, FC, LC, ST με τους συνδετήρες UPC/APC διαθέσιμους.
③Λιμένας βελτίωσης:
Λιμένας βελτίωσης, διαφορετική απομόνωση για την επιλογή σας (<15db>
Sc, FC, LC, ST με τους συνδετήρες UPC/APC διαθέσιμους.
④Τυποποιημένος λιμένας 1310nm/1550nm:
1310nm passband λιμένας: διαφορετική απομόνωση για την επιλογή σας (15dB~30dB, 30dB~40dB), εν τω μεταξύ διαφορετικό εύρος ζώνης για την επιλογή σας (±50nm, ±6.5nm)
1550nm passband λιμένας: διαφορετική απομόνωση για την επιλογή σας (15dB~30dB, 30dB~40dB), εν τω μεταξύ διαφορετικό εύρος ζώνης για την επιλογή σας (±50nm, ±6.5nm)
Sc, FC, LC, ST με τους συνδετήρες UPC/APC διαθέσιμους.
⑤Mux/Demux λιμένας για τα συγκεκριμένα μήκη κύματος:
Υπάρχουν δεκαοχτώ κεντρικά μήκη κύματος διαθέσιμο από το 1270 NM σε 1610nm, με κάθε βήμα 20nm για την επιλογή σας.
Sc, FC, LC, ST με τους συνδετήρες UPC/APC διαθέσιμους.
Διαταγή των πληροφοριών:
| CWDM | ΧΧ | Χ | ΧΧ | Χ | Χ | ΧΧ |
| Αριθμός καναλιών |
Confi - guration |
1$ο κανάλι | Τύπος ινών | Μήκος ινών | In/Out συνδετήρας | |
|
04=4 κανάλι 08=8 κανάλι 16=16 κανάλι 18=18 κανάλι N=N κανάλι |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare ίνα 2=900um χαλαρός σωλήνας 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
