| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-16CH CWDM |
| Μούβ: | 1 |
| τιμή: | Get Latest Price |
| Delivery Time: | 2~7working ημέρες |
| Payment Terms: | T/T, Western Union, PayPal |
Παθητική συσκευή 1x16 CWDM Mux Demux για WDM Nettwork, σύστημα CATV.
Περιγραφή προϊόντων
GEZHI Photonics προσφέρει μια μεγάλη έκταση CWDM mux-Demux και οπτικός προσθέστε τις μονάδες πολυδιαυλωτών πτώσης (OADM) για να ταιριάξετε όλες τις εφαρμογές ειδών και τις λύσεις δικτύων. Μερικοί πιό κοινοί αυτοί είναι: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, κανάλι ινών, FTTx και CATV.
Ο χονδροειδής πολυδιαυλωτής τμήματος μήκους κύματος GEZHI (CWDM Mux/Demux) χρησιμοποιεί την τεχνολογία επιστρώματος λεπτών ταινιών και το ιδιόκτητο σχέδιο της συνδέοντας συσκευασίας οπτικής μικροϋπολογιστών μετάλλων μη-ροής. Παρέχει τη χαμηλή απώλεια εισαγωγής, την υψηλή απομόνωση καναλιών, την ευρεία ζώνη περασμάτων, την ευαισθησία χαμηλής θερμοκρασίας και την εποξική ελεύθερη οπτική πορεία.
Τα προϊόντα CWDM μας Mux Demux παρέχουν μέχρι να πολλαπλασιάσουν 16channel ή ακόμα και 18 καναλιών σε μια ενιαία ίνα. Οφειλόμενη η χαμηλή απώλεια εισαγωγής απαιτείται WDM στα δίκτυα, μπορούμε επίσης να προσθέσουμε το «τμήμα εκσκαφέων» σε μια ενότητα CWDM Mux/Demux για να μειώσουμε το IL ως επιλογή. Ο τυποποιημένος τύπος συσκευασίας CWDM Mux/Demux περιλαμβάνει: Συσκευασία κιβωτίων ABS, pakcage LGX και 19» 1U rackmount.
Χαρακτηριστικά γνωρίσματα
* Χαμηλή απώλεια εισαγωγής
* Ευρεία σειρά μήκους κύματος
* Χαμηλή λογομαχία
* Υψηλή σταθερότητα, υψηλή αξιοπιστία
* Εποξικός-ελεύθερος στην οπτική πορεία
* Να κλείσει με το μάνταλο και να μη-κλείσει
Εφαρμογές
* Έλεγχος γραμμών
* WDM δίκτυο
* Τηλεπικοινωνίες
* Κυψελοειδής εφαρμογή
* Οπτικός ενισχυτής ινών
* Δίκτυο Acess
Τεχνική παράμετρος
| Παράμετρος | Μονάδα | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Μήκος κύματος καναλιών | NM | 1270~1610nm και 1271~1611 | |||||||||
| Ακρίβεια κεντρικού μήκους κύματος | NM | ±0.5 | |||||||||
| Διάστημα καναλιών | NM | 20 | |||||||||
| Passband καναλιών (εύρος ζώνης @-0.5dB) | NM | >13 | |||||||||
| Απώλεια εισαγωγής | DB | 0,8 | 1.5 | 2.5 & 1.8 | 5.2 & 3.5 | ||||||
| Κυματισμός καναλιών | DB | 0,3 | |||||||||
| Απομόνωση | Παρακείμενος | DB | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | |
| Μη-παρακείμενος | DB | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ||
| Inertion ευαισθησία θερμοκρασίας απώλειας | dB/℃ | <0> | |||||||||
| Μετατόπιση θερμοκρασίας μήκους κύματος | nm/℃ | <0> | |||||||||
| Εξαρτώμενη απώλεια πόλωσης | DB | <0> | |||||||||
| Διασπορά τρόπου πόλωσης | DB | <0> | |||||||||
| Κατευθυντικότητα | DB | >50 | |||||||||
| Επιστροφής απώλεια | DB | >45 | |||||||||
| Μέγιστος χειρισμός δύναμης | MW | 300 | |||||||||
| Θερμοκρασία Opterating | ℃ | -5~+75 | |||||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~85 | |||||||||
| Διάσταση συσκευασίας | χιλ. | L100xW80xH10 | L141xW115xH18 | ||||||||

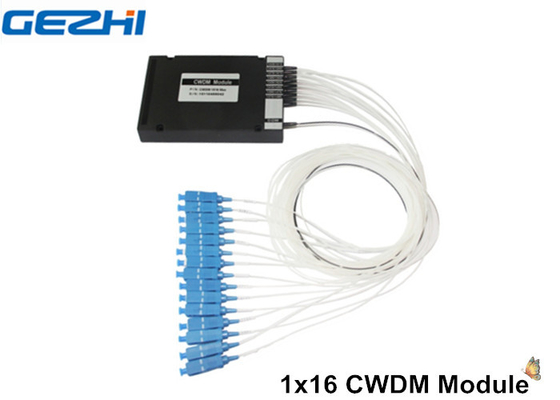

Εικόνα προϊόντων
Παθητικό σύστημα CWDM Mux Demux
Διαταγή των πληροφοριών
| CWDM | ΧΧ | Χ | ΧΧ | Χ | Χ | ΧΧ |
| Αριθμός καναλιών |
Confi - guration |
1$ο κανάλι | Τύπος ινών | Μήκος ινών | In/Out συνδετήρας | |
|
04=4 κανάλι 08=8 κανάλι 16=16 κανάλι 18=18 κανάλι N=N κανάλι |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare ίνα 2=900um χαλαρός σωλήνας 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
