| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x4 ενότητα CH CCWDM |
| Μούβ: | 1 για την ενότητα 1x4 CH CCWDM |
| τιμή: | Get Latest Price |
| Delivery Time: | 2~7working ημέρες |

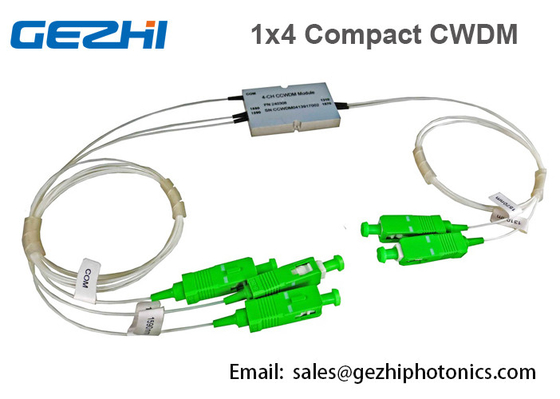

1x4 CH οπτικό CCWDM Mux/ενότητα Demux στο παθητικό οπτικό δίκτυο
GEZHI Photonics CCWDMs. Οι συμπαγείς χονδροειδείς πολυδιαυλωτές τμήματος μήκους κύματος, ή CCWDMs, είναι ενσωματωμένες οπτικές ενότητες που έχουν ως σκοπό να βελτιώσουν σημαντικά την οπτική απόδοση, μειώνοντας το κόστος παραγωγής, σε ένα 1/4 μεγέθους συσκευασίας λιγότερο από του των συμβατικών ενοτήτων CWDM.
Η υψηλή ακρίβεια και η σταθερότητα μήκους κύματος χαρακτηριστικών γνωρισμάτων CCWDMs μας, χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση, χαμηλή εξαρτώμενη απώλεια πόλωσης και μια εποξικός-ελεύθερη οπτική πορεία. 1209/1221-κατάλληλο Telcordia CCWDM μας στηρίζεται στην ιδιόκτητη οπτική πλατφόρμα πάγκων GEZHI Photonics, και πιστεύουμε ότι έχει το μικρότερο ίχνος οποιουδήποτε συγκρίσιμου CWDMs. Με ένα διάστημα καναλιών 20 NM και των ευρέων????????? χαρακτηριστικών, επιτρέπει τις εφαρμογές δικτύων datacom ή τηλεπικοινωνιών με τα χαμηλού κόστους μη ψυχόμενα λέιζερ. Αυτό το CCWDM Mux/Demuxes είναι διαθέσιμο σε τέσσερα ή οκτώ κανάλια και περιλαμβάνει έναν λιμένα επέκτασης για 16 συστήματα καναλιών.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Παράμετροι:
| Περιγραφή | Μονάδα | Λ. | Χαρακτηριστικός | Μέγιστο. | ||
| Προαιρετική απώλεια καναλιών | DB | 0,8 | 1.0 | |||
| Εύρος ζώνης περασμάτων | NM | 13 | ||||
| Λειότητα | DB | 0,3 | 0,5 | |||
| Παρακείμενη απομόνωση καναλιών | DB | 30 | 35 | |||
| Μη παρακείμενη απομόνωση καναλιών | DB | 40 | 45 | |||
| Κατευθυντικότητα | DB | 55 | ||||
| PDL | DB | 0,2 | ||||
| PMD | CP | 0,2 | ||||
| Μέγιστη δύναμη | MW | 300 | ||||
| Απώλεια εισαγωγής καναλιών περασμάτων | Π | DB | 0,8 | 1.0 | ||
| Α | 1.0 | 1.5 | ||||
| Μήκος κύματος καναλιών | NM |
1471 1491 1511 1531 1551 1571 1591 1611 Μπορέστε να επιλεχτείτε κατόπιν αιτήσεως ή οποιοδήποτε 4channel μεταξύ 1260-1625 |
||||
| Λειτουργούσα θερμοκρασία | °C | 0 ~+70 | ||||
| Θερμοκρασία αποθήκευσης | °C | -40 ~+85 | ||||
| Συσκευασία | χιλ. | 44 (Λ) X28 (W) X6 (Χ) | ||||
CWDM συγκρίνει CCWDM
Αξίζει ότι αν και η τεχνολογία CWDM δεν είναι πολύ δημοφιλής για πολύ καιρό, αλλά ώσπου να η σφραγίδα ήταν απαίτηση CWDM, υπεύθυνοι για την ανάπτυξη έχει τη «αναβαθμισμένη» τεχνολογία για να δημιουργήσει τους πολυδιαυλωτές.
Σε αντίθεση με τη «παλαιά» αποδεδειγμένη τεχνολογία φίλτρων απότομου πεσίματος CWDM, προηγμένοι πολυδιαυλωτές CWDM που κατασκευάζονται από την επίπεδη τεχνολογία.
Αυτή η τεχνολογία περιλαμβάνει τη δημιουργία ενός σύνθετου επίπεδου κυματοδηγού, ο οποίος συμπληρώνεται από τα λεπτούς φίλτρα και τους κατευθυντήρες. οι πολλαπλασιάζοντας συσκευές που γίνονται χρησιμοποιώντας αυτήν την τεχνολογία καλούνται πολυδιαυλωτές CCWDM (CompactCWDM).
Επάνω από την εικόνα είναι μια εσωτερική δομή των πολυδιαυλωτών CWDM. Στο αριστερό - ένας κλασικός βάσει του σταδίου φίλτρων πολυδιαυλωτών CWDM, δικαίωμα - πολυδιαυλωτής CCWDM.
Οι πολυδιαυλωτές CCWDM στην κορυφή δεν οφείλονταν δημοφιλής κατά πρώτο λόγο στο μέγεθός τους - λίγο μεγαλύτερο από ένα σπιρτόκουτο.
Οι Πάροχοι Υπηρεσιών Ίντερνετ μηχανικών είναι προσεκτικοί μιας τέτοιας μικρής συσκευής, η οποία, επιπλέον, ήταν δύσκολο να καθοριστεί σε μια τυποποιημένη επιτροπή μπαλωμάτων.
Διαστάσεις σελιδοποίησης:
Πληροφορίες διαταγής:
| CCWDM4+1- | XXXX | Χ | Χ | ΧΧ | Χ | Χ |
|
|
Μήκος κύματος | Βαθμός | Τύπος πλεξίδων | Μήκος | συνδετήρας | συσκευασία |
|
1471 1491 1611 |
Π Α |
0=bare ίνα 1=900um χαλαρός σωλήνας καλώδιο 2=2mm καλώδιο 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
