4 κανάλια CWDM Mux Demux Photonics διπλό CWDM OADM για την κυκλοφορία ανατολής και δύσης

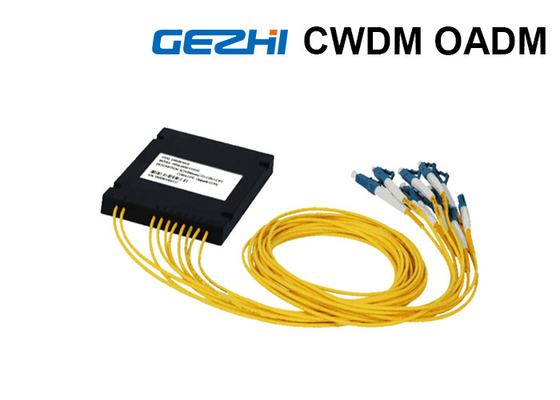

GEZHI Photonics διπλό CWDM OADM για την ανατολή-και-δυτική κυκλοφορία

Οι διπλές ενότητες CWDM/AD προσθέτουν (πολλαπλασιάστε) και ρίχνουν (αποδιαυλώστε) τα επιλεγμένα μήκη κύματος πέρα από τη διπλή ίνα διπλή σύνδεση CWDM MUX & DEMUX για την ανατολή-και-δυτική κυκλοφορία.

Οι ενότητες GEZHI PHOTONICS CWDM OADM (CWDM/AD) είναι να πολλαπλασιάσουν τμήματος κυμάτων σειράς μαθημάτων (CWDM) οπτικά προσθέτουν και ρίχνουν τους πολυδιαυλωτές (OADM). «Προσθέστε» και «η πτώση» εδώ αναφέρεται στην ικανότητα της συσκευής να προστεθούν ένα ή περισσότερα νέα κανάλια μήκους κύματος σε ένα υπάρχον WDM πολυ-μήκους κύματος σήμα, και στην πτώση (αφαιρέστε) ένα ή περισσότερα κανάλια, που περνούν εκείνα τα σήματα σε μια άλλη πορεία δικτύων.

Το CWDM/AD είναι παθητικό ένα οπτικό προσθέτει/πολυδιαυλωτής πτώσης που σχεδιάζεται για το σημείο στο σημείο, το δαχτυλίδι, ή τις εφαρμογές των διαμορφώσεων λεωφορείων που παρέχουν την ιδανική λύση για την αυξανόμενη ζήτηση εύρους ζώνης στα δίκτυα πρόσβασης επιχείρησης και μετρό και παραδίδουν τη δραματική εξοικονόμηση κόστους στους κατασκευαστές εξοπλισμού δικτύων, επιτρέποντας σε τους για να αναπτύξουν τα συστήματα πρόσβασης μετρό που είναι χαμηλότερα στο κόστος, ευκολότερα στην παροχή και απλούστερα να λειτουργήσει.

Τα προστιθέμενα/πεταγμένα κανάλια διασυνδέονται σε οποιοιδήποτε από τους πομποδέκτες GEZHI PHOTONICS CWDM από την πλευρά εξοπλισμού, και παρέχουμε επίσης τις προαιρετικές διαμορφώσεις λιμένων όπως: Εκφράστε το λιμένα, το λιμένα οργάνων ελέγχου, passband 1310nm το λιμένα και το λιμένα 1550nm για αυτούς τους πολυδιαυλωτές σύμφωνα με την επιλογή πελατών.

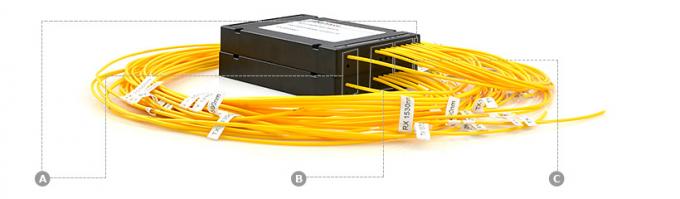

Μέτωπο - λεπτομέρειες επιτροπής



Ένας κοινός λιμένας:

• Εισαγωγή και παραγωγή κορμών και στη δύση και στην ανατολική κυκλοφορία.
• LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.

Το Β προσθέτει/ρίχνει το λιμένα στη δύση:

• Προσθέστε και μειωθείτε στη δύση.
• LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
• Υποχωρητικός στο ITU-τ G.657A1 CWDM τυποποιημένο από το 1270 NM σε 1610nm, με την αύξηση 20nm

Το Γ προσθέτει/ρίχνει το λιμένα στην ανατολή:

• Προσθέστε και μειωθείτε στην ανατολή.
• LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
• Υποχωρητικός στο ITU-τ G.657A1 CWDM τυποποιημένο από το 1270 NM σε 1610nm, με την αύξηση 20nm

ΣΗΜΕΙΩΣΗ:
Το πραγματικό σχεδιάγραμμα εξαρτάται από τον επιλεγμένο τύπο συνδετήρων καθώς επίσης και άλλους παράγοντες. Εντούτοις, το κύριο σχέδιο μένει το sameWe παρέχει επίσης τις προαιρετικές διαμορφώσεις λιμένων όπως: Εκφράστε το τον λιμένα, το λιμένα οργάνων ελέγχου, passband 1310nm το λιμένα και το λιμένα 1550nm για αυτούς τους πολυδιαυλωτές σύμφωνα με την επιλογή πελατών, κατά χρησιμοποίηση με 1310nm της κληρονομιάς SDH/SONET, μήκη κύματος 1270, 1290, 1310 CWDM, 1330 και 1350nm δεν πρέπει να χρησιμοποιηθούν. Κατά χρησιμοποίηση με 1550nm της κληρονομιάς SDN/SONET, τη μήκη κύματος CWDM 1510, 1530, 1550, 1570 και 1590nm δεν πρέπει να χρησιμοποιηθούν.
