1RU WDM πλαισίων ραφιών ντούμπλεξ πολυδιαυλωτών LC/UPC οπτικών ινών για τις συνδέσεις CATV

Οι μονάδες Multiplexing της GEZHI Photonics Coarse Wavelength Division είναι μια ευέλικτη λύση δικτύου plug-and-play που επιτρέπει στους χειριστές δικτύων να υλοποιούν οικονομικά δίκτυα οπτικών δικτύων WDM από σημείο σε σημείο ή δακτύλιο.

Το CWDM MUX DEMUX είναι απόλυτα κατάλληλο για τη μεταφορά υπηρεσιών PDH, SDH / SONET, ETHERNET μέσω WWDM, CWDM και DWDM σε οπτικά δίκτυα μετρό και πρόσβασης.

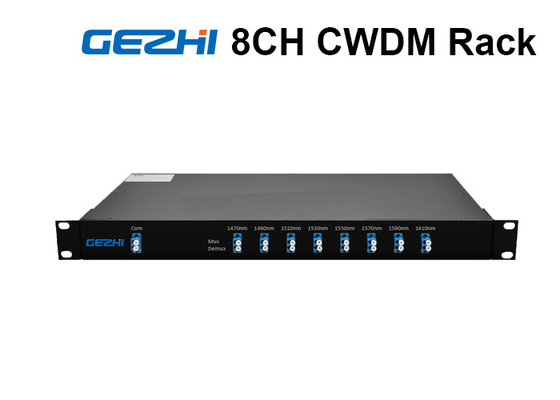

Μπροστινό πάνελ 8 καναλιών 1310-1610nm CWDM Mux Demux, τύπος Β

Οι σύνδεσμοι, που βρίσκονται στο μπροστινό μέρος των μονάδων CWDM Mux Demux, φέρουν ετικέτα και χρησιμοποιούν την ίδια χρωματική κωδικοποίηση που χρησιμοποιείται για να υποδείξει το μήκος κύματος των μεμονωμένων πομποδεκτών CWDM.Οι υποδοχές στο τέλος των πομποδεκτών CWDM έχουν παρόμοια χρωματική κωδικοποίηση, γεγονός που απλοποιεί τη διαδικασία σύνδεσης ενός πομποδέκτη CWDM στη σχετική θύρα συσκευής.





Τα εξαρτήματά μας πληρούν ή υπερβαίνουν τις τυπικές προδιαγραφές της αγοράς για οπτικά εξαρτήματα.Μπορεί ακόμα να μην είναι εντελώς προφανές πώς διαφορετικές παράμετροι όπως η απομόνωση ορίζονται πιο στενά.Το παρακάτω διάγραμμα απεικονίζει τις πιο σημαντικές παραμέτρους, ακολουθώντας το «μοντέλο του κόκκινου κουτιού», σύμφωνα με την ITU.Το κανάλι, συμπεριλαμβανομένου του εύρους ζώνης και της απομόνωσής του, όπως ορίζεται από τις προδιαγραφές του στοιχείου, οριοθετεί ένα πλαίσιο.Το μετρούμενο φάσμα μετάδοσης κάθε καναλιού πρέπει να βρίσκεται πάνω από το κουτί.Σε καμία περίπτωση δεν μπορεί να επηρεάσει οποιοδήποτε γειτονικό κουτί (κανάλι).Επομένως, οι απώλειες απομόνωσης και εισαγωγής πρέπει να διατηρούνται εντός των ορίων που καθορίζονται από τα καθορισμένα μήκη κύματος και το εύρος ζώνης του κέντρου.
