Μονοκατευθυντικό CWDM MUX
Εργασία πολυδιαυλωτών (MUX) με τον αποπολυπλέκτη (DEMUX) από την άλλη πλευρά για την ενιαία κατευθυντική μετάδοση στοιχείων άνω των μιας ίνας.
GEZHI Photonics CWDM Mux/Demux είναι μια παθητική τεχνολογία, επιτρέπει οποιοδήποτε πρωτόκολλο που μεταφέρεται πέρα από τη σύνδεση, εφ' όσον είναι σε ένα συγκεκριμένο μήκος κύματος (δηλ. T1 πέρα από την ίνα σε 1570nm που μεταφέρεται παράλληλα με 10Gbps Ethernet σε 1590nm). Αυτό επιτρέπει τη μακροπρόθεσμη μελλοντική αδιαβροχοποίηση της υποδομής δικτύωσης επειδή οι πολυδιαυλωτές διαθλούν απλά το φως με οποιαδήποτε ταχύτητα δικτύων, ανεξάρτητα από το πρωτόκολλο που επεκτείνεται.
GEZHI Photonics παρέχει ένα πλήρες χαρτοφυλάκιο CWDM Mux Demux και οπτικός προσθέστε τις μονάδες πολυδιαυλωτών πτώσης (OADM) για να ταιριάξετε όλες τις εφαρμογές όπως: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, κανάλι ινών, FTTx και CATV. Και παρέχουμε τις προαιρετικές διαμορφώσεις λιμένων όπως: Εκφράστε το λιμένα, το λιμένα οργάνων ελέγχου, passband 1310nm το λιμένα και το λιμένα 1550nm για αυτούς τους πολυδιαυλωτές σύμφωνα με την επιλογή πελατών.
Μέτωπο - λεπτομέρειες επιτροπής
Ένας κοινός λιμένας:
- LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
Τυποποιημένος λιμένας 1310nm Β:
- Επιτρέπει σε ένα σήμα κληρονομιών 1310nm για να περάσει. Δηλαδή, μπορεί να φέρει την οπτική της LR, την οπτική κ.λπ. LX.
- LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
Τυποποιημένος λιμένας 1550nm Γ:
- Επιτρέπει σε ένα σήμα κληρονομιών 1550nm για να περάσει. Δηλαδή, μπορεί να φέρει την οπτική του ER, ZR την οπτική, την οπτική LX, την οπτική κ.λπ. ZX.
- LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
Λιμένας Δ Mux/Demux για τα συγκεκριμένα μήκη κύματος:
- LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
- Υποχωρητικός με τα πρότυπα ITU G.657A1 ως προεπιλογή.
Σαφής λιμένας Ε:
- Επιτρέπει το απότομο πέσιμο δύο ενοτήτων CWDM mux/demux, που διπλασιάζουν την ικανότητα καναλιών στην κοινή σύνδεση ινών.
- Η απομόνωση καναλιών είναι 15dB ως προεπιλογή, 16dB ~40dB διαθέσιμο κατόπιν αιτήσεως.
- LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
Λιμένας οργάνων ελέγχου Φ:
- Συνδέει τον εξοπλισμό μέτρησης/ελέγχου, όπως οι μετρητές δύναμης ή οι συσκευές ανάλυσης δικτύων, με τα αποτελέσματα ενότητας.
- Όταν ο τελειωμένος έλεγχος, αποσυνδέει τα όργανα και το δίκτυο αφήνονται ανενόχλητο.
- LC, συνδετήρες Sc, του ST και FC διαθέσιμοι.
- Το ποσοστό βρυσών είναι 5% ως προεπιλογή, 1%, 2%, 3%, ή 10% διαθέσιμο κατόπιν αιτήσεως.
ΣΗΜΕΙΩΣΗ:
Το πραγματικό σχεδιάγραμμα εξαρτάται από τον επιλεγμένο τύπο συνδετήρων καθώς επίσης και άλλους παράγοντες. Εντούτοις, το κύριο σχέδιο μένει το sameWe παρέχει τις προαιρετικές διαμορφώσεις λιμένων όπως: Εκφράστε το τον λιμένα, το λιμένα οργάνων ελέγχου, passband 1310nm το λιμένα και το λιμένα 1550nm για αυτούς τους πολυδιαυλωτές σύμφωνα με την επιλογή πελατών, κατά χρησιμοποίηση με 1310nm της κληρονομιάς SDH/SONET, μήκη κύματος 1270, 1290, 1310 CWDM, 1330 και 1350nm δεν πρέπει να χρησιμοποιηθούν. Κατά χρησιμοποίηση με 1550nm της κληρονομιάς SDN/SONET, τη μήκη κύματος CWDM 1510, 1530, 1550, 1570 και 1590nm δεν πρέπει να χρησιμοποιηθούν.

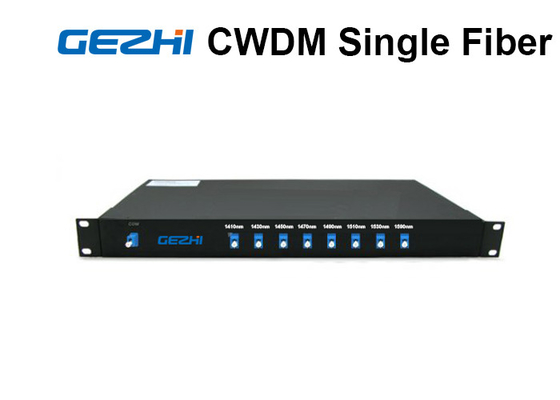

Οι λεπτομέρειες GEZHI Photonics 8 κανάλια CWDM στοιχείων mux σε έναν λιμένα 1U RackCom είναι simplex1U το ράφι που 19 ίντσας τοποθετεί HousingIt είναι εξοπλισμένο με τους λιμένες διαμόρφωσης όπως το όργανο ελέγχου, σαφής λιμένας σύμφωνα με την επιλογή πελατών (δείτε τις επιλογές) μέτωπο - η επιτροπή είναι εξοπλισμένη με τους προσαρμοστές σύμφωνα με την επιλογή πελατών (δείτε τις επιλογές) παθητική φωνή, καμία ηλεκτρική δύναμη που απαιτείται. (MTBF περίπου 500 έτη) η χαμηλή εισαγωγή lossSimple για να εγκαταστήσει, δεν απαιτεί καμία διαμόρφωση ή maintenanceISO βιομηχανική εγκατάσταση 9001
