| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-8CH CWDM |
| Μούβ: | 1 |
| τιμή: | Get Latest Price |
| Delivery Time: | 2~7working ημέρες |

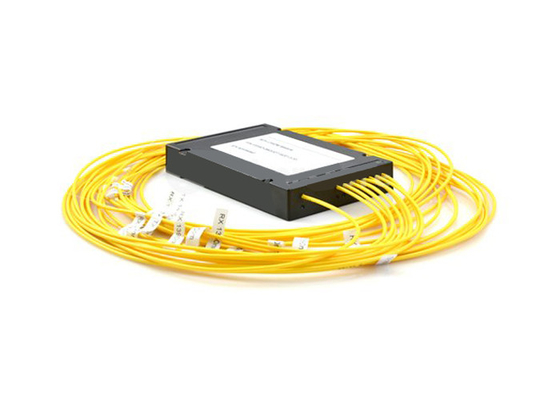

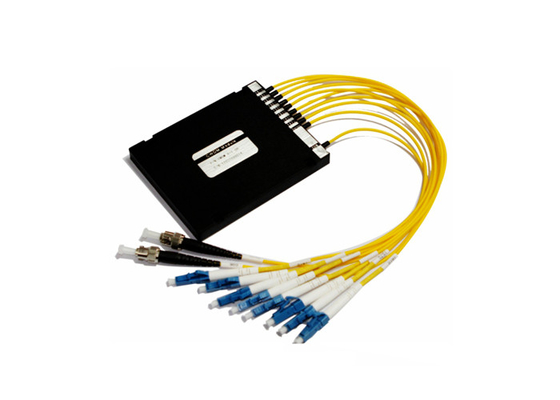

8 ενότητα 1470~161nm LC καναλιών CWDM Mux Demux για το οπτικό σύστημα δικτύωσης μεταφορών
GEZHI Photonics προσφέρει μια μεγάλη έκταση CWDM mux-Demux και οπτικός προσθέστε τις μονάδες πολυδιαυλωτών πτώσης (OADM) για να ταιριάξετε όλες τις εφαρμογές ειδών και τις λύσεις δικτύων. Μερικοί πιό κοινοί αυτοί είναι: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, κανάλι ινών, FTTx και CATV.
GEZHI Photonics ενιαία ίνα συνδετήρων πολυδιαυλωτών τμήματος μήκους κύματος 8Channel η χονδροειδής (CWDM Mux/Demux) 1470~1610nm LC στο οπτικό σύστημα δικτύωσης μεταφορών χρησιμοποιεί την τεχνολογία επιστρώματος λεπτών ταινιών και το ιδιόκτητο σχέδιο της συνδέοντας συσκευασίας οπτικής μικροϋπολογιστών μετάλλων μη-ροής. Παρέχει τη χαμηλή απώλεια εισαγωγής, την υψηλή απομόνωση καναλιών, την ευρεία ζώνη περασμάτων, την ευαισθησία χαμηλής θερμοκρασίας και την εποξική ελεύθερη οπτική πορεία. Τα προϊόντα CWDM μας Mux Demux παρέχουν μέχρι να πολλαπλασιάσουν 16 καναλιών ή ακόμα και 18 καναλιών σε μια ενιαία ίνα.

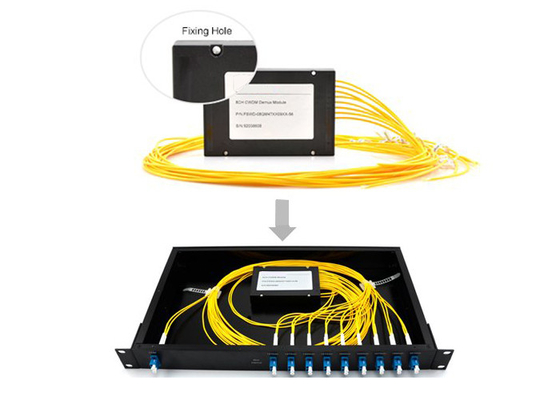

Οφειλόμενη η χαμηλή απώλεια εισαγωγής απαιτείται WDM στα δίκτυα, μπορούμε επίσης να προσθέσουμε το «τμήμα εκσκαφέων» σε μια ενότητα CWDM Mux/Demux για να μειώσουμε το IL ως επιλογή. Ο τυποποιημένος τύπος συσκευασίας CWDM Mux/Demux περιλαμβάνει: Συσκευασία κιβωτίων ABS, pakcage LGX και 19» 1U rackmount.
Χαρακτηριστικά γνωρίσματα:
Εφαρμογή
Προδιαγραφή:
| Παράμετρος | 4 κανάλι | 8 κανάλι | Κανάλι 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Μήκος κύματος καναλιών (NM) | 1270~1610 | ||||||
| Ακρίβεια κεντρικού μήκους κύματος (NM) | ±0.5 | ||||||
| Διάστημα καναλιών (NM) | 20 | ||||||
| Passband καναλιών (εύρος ζώνης @-0.5dB (NM) | >13 | ||||||
| Απώλεια εισαγωγής (DB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Ομοιομορφία καναλιών (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Κυματισμός καναλιών (DB) | 0,3 | ||||||
| Απομόνωση (DB) | Παρακείμενος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 |
| Μη-παρακείμενος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | |
| Inertion ευαισθησία θερμοκρασίας απώλειας (dB/℃) | <0> | ||||||
| Μετατόπιση θερμοκρασίας μήκους κύματος (nm/℃) | <0> | ||||||
| Εξαρτώμενη απώλεια πόλωσης (DB) | <0> | ||||||
| Διασπορά τρόπου πόλωσης | <0> | ||||||
| Κατευθυντικότητα (DB) | >50 | ||||||
| Επιστροφής απώλεια (DB) | >45 | ||||||
| Μέγιστος χειρισμός δύναμης (MW) | 300 | ||||||
| Θερμοκρασία Opterating (℃) | -5~+75 | ||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~85 | ||||||
| Διάσταση συσκευασίας (χιλ.) | L100 Χ W80 Χ H10 | L140 Χ W115 Χ H18 | |||||
Η προδιαγραφή μπορεί να αλλάξει χωρίς προειδοποίηση.
Επάνω από την προδιαγραφή είναι για τη συσκευή χωρίς συνδετήρα.
Διαταγή των πληροφοριών
| CWDM | ΧΧ | Χ | ΧΧ | Χ | Χ | ΧΧ |
| Αριθμός καναλιών |
Confi - guration |
1$ο κανάλι | Τύπος ινών | Μήκος ινών | In/Out συνδετήρας | |
|
04=4 κανάλι 08=8 κανάλι 16=16 κανάλι 18=18 κανάλι N=N κανάλι |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

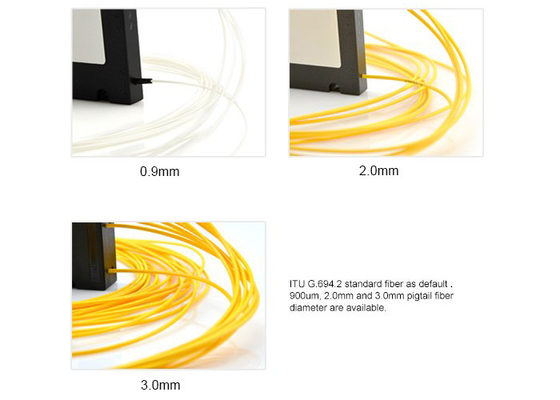

1=Bare ίνα 2=900um χαλαρός σωλήνας 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
Ενεργητικό σύστημα CWDM Mux Demux με τον ενεργό πομποδέκτη CWDM SFP
|
|
