| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | Ccwdm-18CH |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

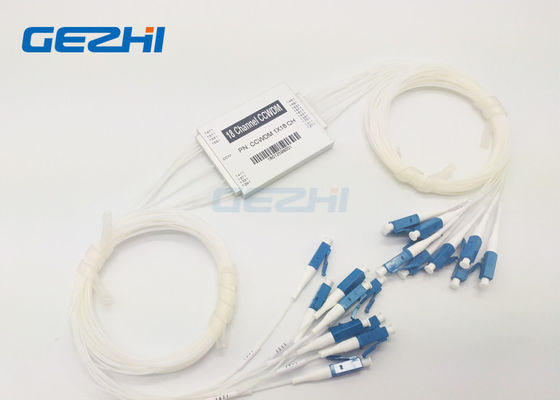

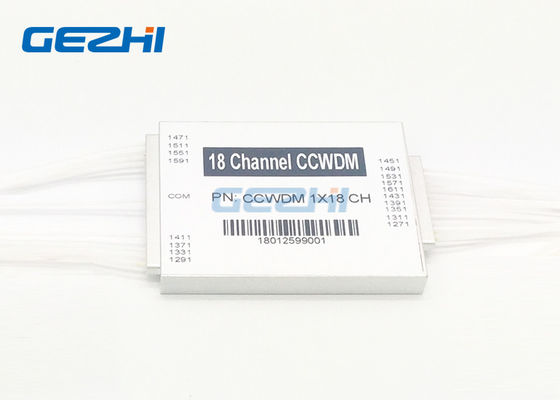

Συμπαγής CWDM MUX/DEMUX ενότητα 18 καναλιών
Οι ενότητες CCWDM (συμπαγές CWDM) από τα μέσα GEZHI για την ικανότητα στο δίκτυο οπτικών ινών σας χωρίς εγκατάσταση της πρόσθετης ίνας. Παρέχει το αυξανόμενο εύρος ζώνης και το αυξανόμενο εισόδημα από τις εγκαταστάσεις ινών κληρονομιών σε μια από τις μικρότερες συσκευασίες της βιομηχανίας. Η ενότητα CCWDM είναι βασισμένη στην τεχνολογία και το μέταλλο φίλτρων λεπτών ταινιών που συνδέουν τη μικρο-οπτική συσκευασία. Λειτουργεί στο κανάλι 20nm που χωρίζει κατά διαστήματα τα μήκη κύματος πλέγματος CWDM ITU
από το 1270 NM σε 1610nm ή 1271nm σε 1611nm.
Χαρακτηριστικά γνωρίσματα | Εφαρμογές |
|
|
Προδιαγραφές
| Παράμετρος | 10 CH | 12Ch | 14 CH | 16Ch | 18Ch | |
| Λειτουργούν μήκος κύματος (NM) | 1260~1620 | |||||
| Μήκος κύματος καναλιών (NM) | 1270,1290,…, 1590,1610, ή 1271,1291,…, 1591,1611 | |||||
| Διάστημα καναλιών (NM) | 20 | |||||
| Passband καναλιών (NM) | CWL+/-6.5nm | |||||
| Απώλεια εισαγωγής (DB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Κυματισμός καναλιών (DB) | ≤0.4 | |||||
| Απομόνωση (DB) | Παρακείμενος | >30 | ||||
| Μη-παρακείμενος | >40 | |||||
| Διασπορά τρόπου πόλωσης (CP) | ≤0.2 | |||||
| Εξαρτώμενη απώλεια πόλωσης | ≤0.2 | |||||
| Κατευθυντικότητα (DB) | >45 | |||||
| Επιστροφής απώλεια (DB) | >45 | |||||
| Μέγιστος χειρισμός δύναμης (MW) | 500 | |||||
| Λειτουργούσα θερμοκρασία (℃) | -5~+70 | |||||
| Θερμοκρασία αποθήκευσης (℃) | -40~85 | |||||
| Τύπος ινών | G657A1 | |||||
| Συνδετήρας | TBD | |||||
| Διάσταση συσκευασίας (χιλ.) | L55 Χ W35 Χ H8 | L55 Χ W45 Χ H8 | ||||
Διαταγή των πληροφοριών
| Διαμόρφωση | Διοχετεύστε το αριθ. | Τύπος πλεξίδων | Μήκος ινών | Κλίση (χιλ.) | Συνδετήρας |
| CC=CCWDM | 10=10 κανάλι | 0=250um | 0=0.5m | 1= L55 Χ W35 xH8 | 0=None |
Μοναδική ελεύθερου χώρου τεχνολογία
Η 18 συμπαγής CWDM Mux/DEMUX ενότητα καναλιών υιοθετεί την ελεύθερου χώρου τεχνολογία, η οποία χρησιμοποιεί το φως διαδίδοντας σε ελεύθερου χώρου για να διαβιβάσει wirelessly τα στοιχεία. Μέσα στη συσκευή, τα παρακείμενα κανάλια σημάτων πέφτονται απότομα από την παράλληλη ακτίνα αντί της ίνας. Αυτό σώζει πολύ διάστημα για το κιβώτιο συσκευασίας, και η μοναδική εργασία βοηθά επίσης CCWDM Mux Demux με τη χαμηλή απώλεια εισαγωγής.
Συμπαγής CWDM MUX/DEMUX ενότητα 18 καναλιών
Μηχανικό σχέδιο
ΤΥΠΟΣ - 1
ΤΥΠΟΣ - 2
Συσκευασία
|
|
