| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 2ch-oadm-γ-εμείς-δ-4749-LGX |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

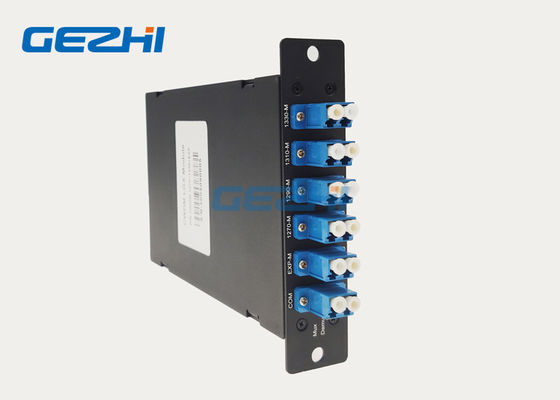

Ο βυσματωτός τύπος 2CH CWDM προσθέτει τη μορφωματική διπλή ίνα πτώσης OADM
Ο βυσματωτός τύπος 2CH CWDM GEZHI προσθέτει τη μορφωματική διπλή ίνα πτώσης OADM με CWDM wavelength1470nm και 1490nm. Ο βυσματωτός τύπος 2CH CWDM προσθέτει την πτώση OADM που η μορφωματική διπλή ίνα συνδυάζει τα κανάλια μήκους κύματος επάνω σε μια οπτική ίνα μετάδοσης. Ο βυσματωτός τύπος 2CH CWDM του Gezhi προσθέτει την πτώση OADM που η μορφωματική διπλή ίνα χρησιμοποιείται WDM στα συστήματα για ή και οι σήματος οπτικών ινών δρομολόγησης, προσθέτοντας επιλεκτικά και μειωμένος άτομο ή σύνολα καναλιών μήκους κύματος από ένα ρεύμα CWDM. Αυτό το 2-oadm-γ-εμείς-δ-4749-LGX είναι διαθέσιμο στις διπλός-πλαισιωμένες (ανατολή και δύση) διαμορφώσεις που υποστηρίζουν μέχρι δύο μήκη κύματος στη διπλή ίνα.
|
Χαρακτηριστικά γνωρίσματα
|
Εφαρμογές
|
Προδιαγραφή
|
Παράμετρος |
Μονάδα |
2-oadm-γ-εμείς-δ-4749-LGX | ||
| Προσθέστε | Πτώση | |||
| Μήκος κύματος καναλιών | NM | 1470 και 1490nm | ||
|
Κεντρικό μήκος κύματος Ακρίβεια |
NM | ±0.5 | ||
| Διάστημα καναλιών | NM | 20 | ||
|
Passband καναλιών (εύρος ζώνης @-0.5dB |
NM | >15 | ||
| Απώλεια εισαγωγής | DB | <>0,9 | <>0,9 | |
| Κυματισμός καναλιών | DB | 0,3 | ||
|
Απομόνωση |
Παρακείμενος | DB | >30 | |
| Μη-παρακείμενος | DB | >40 | ||
|
Inertion θερμοκρασία απώλειας Ευαισθησία |
dB/℃ |
<0> |
||
|
Θερμοκρασία μήκους κύματος Μετατόπιση |
NM ℃ |
<0> | ||
|
Πόλωση εξαρτώμενη Απώλεια |
DB | <0> | ||
|
Τρόπος πόλωσης Διασπορά |
DB | <0> | ||
| Κατευθυντικότητα | DB | >50 | ||
| Επιστροφής απώλεια | DB | >45 | ||
| Μέγιστος χειρισμός δύναμης | MW | 300 | ||
| Θερμοκρασία Opterating | ℃ | -20~+70 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40~85 | ||
| Διάσταση συσκευασίας | χιλ. | Κασέτα LGX | ||
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος με το συνδετήρα
Ο βυσματωτός τύπος 2CH CWDM προσθέτει τη μορφωματική διπλή ίνα πτώσης OADM
Σχέδιο
Διπλή ίνα 2 ενότητα προσθέτω-πτώσης καναλιών OADM CWDM Mux
Ρίχνει το μεμονωμένο κανάλι και προσθέτει εκείνη την ίδια πλάτη καναλιών επάνω στην ίνα δικτύων στην διπλός-πλαισιωμένη μετάδοση.
2 το κανάλι 1470nm και 1490nm CWDM προσθέτει & ρίχνει τον πολυδιαυλωτή για την ΑΝΑΤΟΛΉ και τη ΔΎΣΗ για την αμφίδρομη μετάδοση στοιχείων πέρα από τις διπλές ίνες.
Ο βυσματωτός τύπος 2CH CWDM προσθέτει τη μορφωματική διπλή λύση ινών πτώσης OADM
|
|
