| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 4CH OADM |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

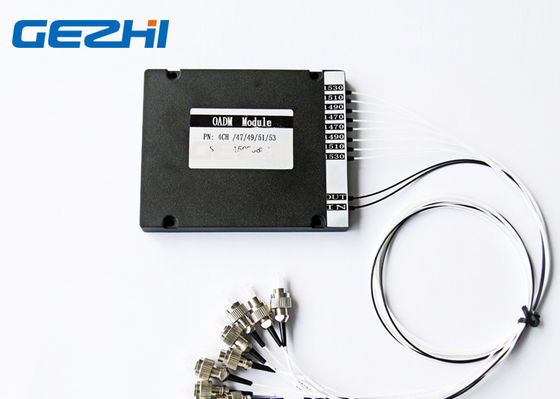

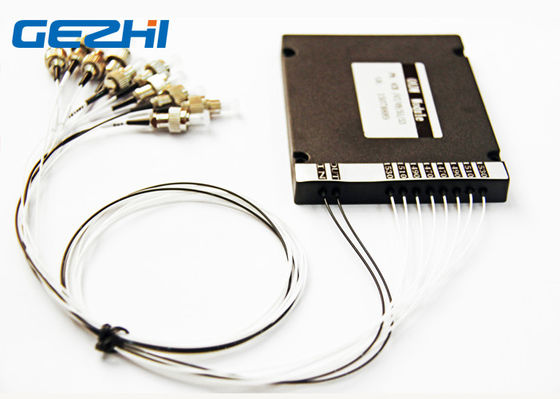

4 το κανάλι οπτικό προσθέτει την ενιαία ίνα 1470/1490/1510/1530nm πολυδιαυλωτών πτώσης
GEZHI οπτικά προσθέτουν ο πολυδιαυλωτής ότι πτώσης είναι ενιαία ίνα με το κανάλι τέσσερα του μήκους κύματος 1470nm 1490nm 1510nm και 1530nm CWDM. Ο οπτικός προσθέτει & ρίχνει τον πολυδιαυλωτή συνδυάζει τα κανάλια μήκους κύματος επάνω σε μια οπτική ίνα μετάδοσης. 4CH CWDM OADMs του Gezhi χρησιμοποιούνται WDM στα συστήματα για ή και οι σήματος οπτικών ινών δρομολόγησης, προσθέτοντας επιλεκτικά και μειωμένος άτομο ή σύνολα καναλιών μήκους κύματος από ένα ρεύμα CWDM.
Οι ενότητες CWDM OADM είναι διαθέσιμες ενιαίος-πλαισιωμένος (ανατολή ή δύση) και διπλός-πλαισιωμένος (ανατολή και δύση) διαμορφώσεις που υποστηρίζουν μέχρι τέσσερα μήκη κύματος. Κάθε CWDM OADM GEZHI χρησιμοποιεί τα μήκη κύματος από το 1270 NM σε 1610nm ή 1271 σε 1611nm με το διάστημα 20nm.
Χαρακτηριστικά γνωρίσματα
Εύκαμπτη δικτύωση OADM
ανατολή & δύση 4 καναλιών
Μέσοι κόμβοι πρόσβασης έκτασης για την ενίσχυση και τη διασπορά
Ηλεκτρική δύναμη που απαιτείται καμία.
Εφαρμογές
Κυψελοειδής εφαρμογή
Οπτικός ενισχυτής ινών
Δίκτυο Acess
Έλεγχος γραμμών
WDM δίκτυο
Τηλεπικοινωνίες
Προδιαγραφή
|
Παράμετρος |
Μονάδα |
4CH CWDM OADM | ||
| Προσθέστε | Πτώση | |||
| Μήκος κύματος καναλιών | NM | 1470,1490,1510,1530nm | ||
|
Κεντρικό μήκος κύματος Ακρίβεια |
NM | ±0.5 | ||
| Διάστημα καναλιών | NM | 20 | ||
|
Passband καναλιών (εύρος ζώνης @-0.5dB |
NM | >13 | ||
| Απώλεια εισαγωγής | DB | 1.5 | 1.5 | |
| Κυματισμός καναλιών | DB | 0,3 | ||
|
Απομόνωση |
Παρακείμενος | DB | >30 | |
| Μη-παρακείμενος | DB | >40 | ||
|
Inertion θερμοκρασία απώλειας Ευαισθησία |
dB/℃ |
<0> |
||
|
Θερμοκρασία μήκους κύματος Μετατόπιση |
NM ℃ |
<0> | ||
|
Πόλωση εξαρτώμενη Απώλεια |
DB | <0> | ||
|
Τρόπος πόλωσης Διασπορά |
DB | <0> | ||
| Κατευθυντικότητα | DB | >50 | ||
| Επιστροφής απώλεια | DB | >45 | ||
| Μέγιστος χειρισμός δύναμης | MW | 300 | ||
| Θερμοκρασία Opterating | ℃ | -5~+75 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40~85 | ||
| Διάσταση συσκευασίας | χιλ. | L100x80x10 | ||
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος με το συνδετήρα
Σχέδιο
Δύση και ανατολή
Ρίχνει το μεμονωμένο κανάλι και προσθέτει εκείνη την ίδια πλάτη καναλιών επάνω στην ίνα δικτύων στην διπλός-πλαισιωμένη μετάδοση.
Τέσσερα το κανάλι 1470,1490,1510,1530nm CWDM προσθέτει & ρίχνει τον πολυδιαυλωτή για EAST&WEST για την αμφίδρομη μετάδοση στοιχείων πέρα από τις ενιαίες ίνες.
Προσαρμοσμένος συνδετήρας
|
Τύπος συνδετήρων Ο διάφορος συνδετήρας είναι διαθέσιμος, LC/SC/FC, να ικανοποιήσει τις διαφορετικές ανάγκες σας στις διάφορες καταστάσεις.
|
Πολωνικός τύπος Το UPC σχεδιάζεται για τη μεταφορά ψηφιακών σημάτων. APC προτιμάται για τις τηλεοπτικές εφαρμογές μεταφορών και FTTx σημάτων RF. |
|
|
|
|
