Όνομα προϊόντων: | 1x2 οπτική ενότητα διακοπτών | Μήκος κύματος: | 850nm |
---|---|---|---|
Τύπος ελέγχου: | Να κλείσει με το μάνταλο | Τύπος ινών: | Πολλαπλού τρόπου |
Συνδετήρας: | FC/APC | Εφαρμογή: | Έρευνα και ανάπτυξη |
Υψηλό φως: | RS232 συσκευή οπτικών ινών,1x2 οπτικός εξοπλισμός διακοπτών,850nm να κλείσει τους οπτικούς διακόπτες με το μάνταλο |

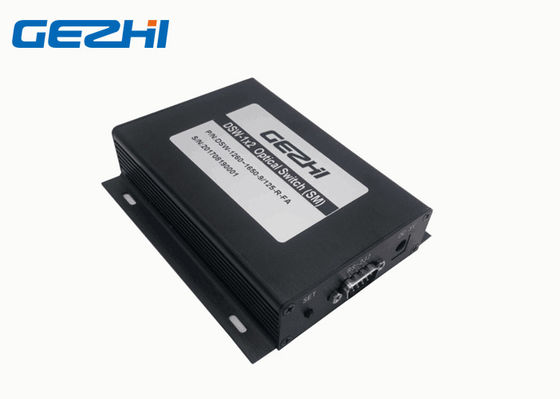

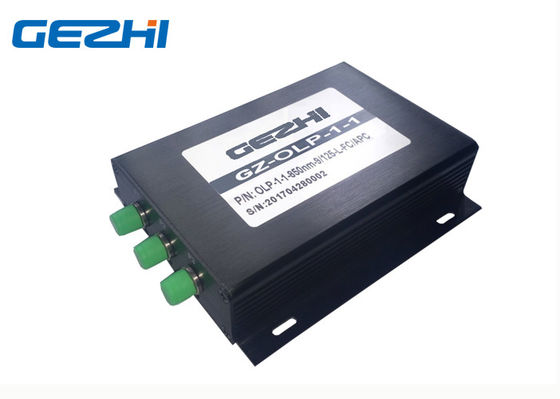

Rs-232 μηχανική οπτική ενότητα 850nm διακοπτών ελέγχου 1x2 που κλείνει τους οπτικούς διακόπτες με το μάνταλο
Η μηχανική οπτική ενότητα διακοπτών GEZHI 1x2 είναι ένα είδος ελαφριού εξοπλισμού ελέγχου πορειών. Μπορεί να πραγματοποιήσει την πολυδιαυλική μετατροπή πορειών οπτικών ινών ελαφριά. Στο σύστημα μετάδοσης οπτικής ίνας, χρησιμοποιείται για τον πολυδιαυλικό έλεγχο ινών, την πολυ επιλογή πηγής φωτός/ανιχνευτών, και την προστασία κ.λπ. πορειών οπτικής ίνας. Εκτός αυτού, χρησιμοποιείται επίσης στο σύστημα δοκιμής οπτικής ίνας για τη οπτική ίνα και τη σχετική συστατική δοκιμή, την υπαίθρια δοκιμή καλωδίων και το multi-spot οπτικό σύστημα παρακολούθησης αισθητήρων.
Η ενότητα ελέγχεται από τα κουμπιά και τη διεπαφή rs-232, και η οπτική πορεία ενότητας μπορεί να επιλεχτεί από το λογισμικό του οικοδεσπότη υπολογιστή.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
δρομολογητής μήκους κύματος
Οπτικός έλεγχος δικτύων
Reconfigurable προσθέστε/ρίξτε τους πολυδιαυλωτές
Προδιαγραφή
Παράμετροι |
GZ-DSW-1x2 | ||
Σειρά μήκους κύματος | NM | 532~1064nm | 1260~1650 |
Λειτουργία avelength | NM | 532/650/780/850/980 NM | 1310/1490/1550/1625 NM |
Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,6 Max: 0,8 |
Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
Λογομαχία | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Επανάληψη | DB | ≤±0.02 | |
Παροχή ηλεκτρικού ρεύματος | β | 5V / 500mA | |
Τρόπος ελέγχου | / | Κουμπί, RS232 | |
Διάρκεια ζωής | χρόνοι | ≥107 | |
Χρόνος διακοπτών | κα | ≤8 | |
Δύναμη μετάδοσης | MW | ≤500 | |
Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
Βάρος | γ | 16 | |
Διάσταση | χιλ. | (Λ) 104.0× (W) 120.0× (Χ) 28 |
Σημείωση: Η προσαρμογή είναι διαθέσιμη.
Διάγραμμα επιτροπής
Οπτική διαδρομή
Θέση μια | Θέση δύο |
|
1x2 οπτικές πληροφορίες διαταγής διακοπτών
GZ-DSW-1x2-Χ-ΧΧ
Τρόπος |
Μήκος κύματος |
Πρότυπο ελέγχου |
Τύπος ινών |
Συνδετήρας |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
FP =FC/PC FA =FC/APC Χ: Άλλοι |
