Όνομα προϊόντων: | Παθητικό AAWG DWDM | Μήκος κύματος: | 50GHz |
---|---|---|---|
Κανάλι: | 80 CH | Συνδετήρας: | LC/PC προσαρμοστής |
Συσκευασία: | 19 το» ράφι 1U τοποθετεί | Εφαρμογή: | Κέντρο δεδομένων |
Υψηλό φως: | 80CH παθητικό AAWG DWDM,50Ghz ενότητες AWG DWDM,80 AWG DWDM καναλιών |

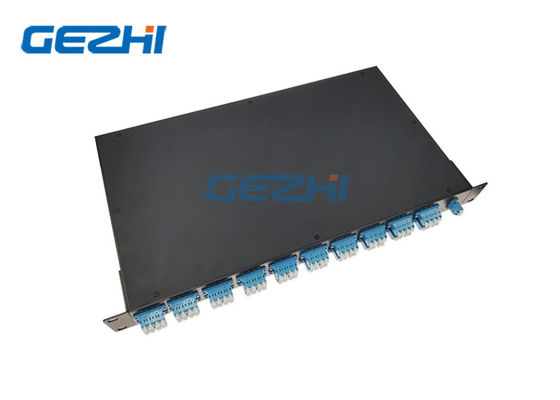

50Ghz 80 παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού καναλιών
50Ghz 80 GEZHI διοχετεύει τις παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού βασισμένες στο πυρίτιο στην τεχνολογία πυριτίου, σχεδιάζεται για τις εφαρμογές διαστήματος καναλιών ITU όπου καμία ηλεκτρική δύναμη δεν απαιτείται. Αυτό το οι παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού λειτουργούν σε 50GHz χωρίζοντας κατά διαστήματα συνολικά 80 κανάλια μηκών κύματος πλέγματος DWDM ITU. Το χαμηλότερο κόστος και η υψηλή επίδοση το κάνουν την ιδανική λύση για το μετρό και τις μεγάλης απόστασης εφαρμογές DWDM. Το 50Ghz 80 παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού καναλιών μπορεί να χρησιμοποιηθεί για να αντικαταστήσει τα παραδοσιακά προϊόντα TFF (φίλτρο λεπτών ταινιών) DWDM για τις περιπτώσεις όπου καμία δύναμη δεν είναι διαθέσιμη.
GEZHI 50Ghz 80 παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού καναλιών είναι ένα εξελικτικό, μια υψηλή πυκνότητα και αυτόνομη παθητική οπτική μια ενότητα που ταιρίαξαν τέλεια σε SONET/SDH, τη μεταφορά PDH, τις υπηρεσίες ETHERNET στην πρόσβαση και τα οπτικά δίκτυα ακρών μετρό.
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
Παράμετρος | Προδιαγραφές | Μονάδα | Σχόλιο | ||
Λ. | Max | ||||
Κανάλι εισαγωγής | 1 | ||||
Κανάλι παραγωγής | 96 | 80, 96 κανάλια διαθέσιμα | |||
Διάστημα καναλιών | 50 | Ghz | |||
1dB εύρος ζώνης |
0,18 |
NM | Τύπος Gaussion | ||
3dB εύρος ζώνης |
0,28 |
NM | |||
I.L | 7 | DB | Χειρότερη περίπτωση passband ITU | ||
I.L UNI. | 1 | DB | |||
Κυματισμός | 0,7 | DB | Παραλλαγή απώλειας passband ITU | ||
PDL | 0,5 | DB | Μέγιστη αξία passband ITU | ||
Παρακείμενη λογομαχία | 22 | DB | Χειρότερη περίπτωση passband ITU | ||
Μη-δίπλα στη λογομαχία | 27 | DB | Χειρότερη περίπτωση passband ITU | ||
Συνολική λογομαχία | 20 | DB | Συσσωρευτική λογομαχία όλων των άλλων καναλιών | ||
Επιστροφής απώλεια | 40 | DB | |||
Μέγιστη συνεχής οπτική δύναμη | 250 | MW | Μέγιστη οπτική δύναμη εισαγωγής | ||
Χρωματική διασπορά (CD) | -20 | +20 | ps/nm | ||
PMD | 0,5 | CP |
Έναντι της παραδοσιακής τεχνολογίας TFF, η ενότητα GEZHI AAWG DWDM έχει τα ακόλουθα αναντικατάστατα και προφανή πλεονεκτήματα:
50Ghz 80 παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού καναλιών έχουν τη θερμική σταθερότητα και τη βελτιωμένη ακρίβεια ITU-πλέγματος για τις οποίες ITU-G694.1 απαιτεί με το ευρύτερο εύρος ζώνης μετάδοσης, κατά συνέπεια μπορεί να εφαρμοστεί στις περιοχές υψηλών σημείων όπως η μεγάλη απόσταση/το σύστημα οπτικών επικοινωνιών μετρό DWDM.
Καλύτερο χαρακτηριστικό γνώρισμα PMD (< 0="">
50Ghz 80 παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού καναλιών δεν χρειάζεται τον εξωτερικό έλεγχο κυκλωμάτων. Σαν καθαρό παθητικό προϊόν, μπορεί να χρησιμοποιήσει την τεχνολογία μόνος-αποζημιώσεων για να κάνει self-adaptation τον έλεγχο για την εξωτερική θερμοκρασία.
50Ghz 80 παθητικές αθερμικές παραταγμένες ενότητες κιγκλιδωμάτων DWDM κυματοδηγού καναλιών
Λύση
Εικόνα συσκευασίας
