Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | 100G AAWG | Κανάλι: | 32 κανάλι |
|---|---|---|---|
| Μήκος κύματος: | C19 σε C50 | Συσκευασία: | Ράφι αυτόνομου 1U 19» |
| Χαρακτηριστικό γνώρισμα: | Χαμηλή απώλεια εισαγωγής | Εφαρμογή: | Βασισμένο WDM ADM |
| Υψηλό φως: | 100G αθερμική ενότητα AWG,32 κανάλι AAWG,εξοπλισμός 32CH AAWG |
||

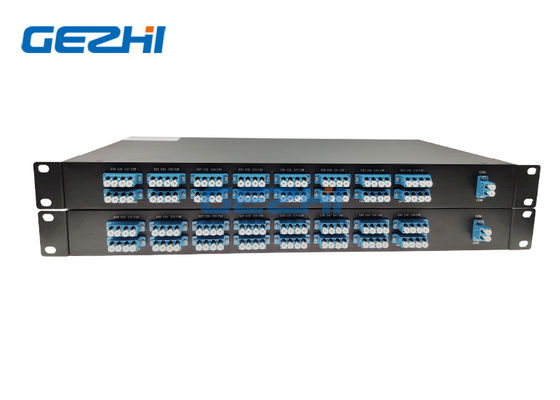

100G AAWG DWDM διπλή ίνα τύπων εξοπλισμού γκαουσσιανή
Του Gezhi 100G AAWG DWDM διπλή ίνα τύπων εξοπλισμού η γκαουσσιανή είναι μια υψηλή πυκνότητα, μια χαμηλή απώλεια και μια αυτόνομη παθητική οπτική ενότητα. Είναι βασισμένο στο αθερμικό AWG με την γκαουσσιανή μονολιθική τεχνολογία. Η 100G AAWG DWDM διπλή ίνα τύπων εξοπλισμού γκαουσσιανή προσφέρει εξαιρετικά low-loss (Max: 3.5dB) και υψηλή WDM απομόνωσης καναλιών λύση για την πρόσβαση μετρό και τις εφαρμογές κέντρων δεδομένων. αυτή η 100G AAWG DWDM εξοπλισμού γκαουσσιανή ευκολία ινών τύπων διπλή του χειρισμού ινών, της μακροπρόθεσμης αξιοπιστίας και της άριστης απομόνωσης καναλιών σε ένα 1U 19» Rackmount, που είναι η ιδανική συσκευή για τα συστήματα που απαιτούν την ανώτερη απόδοση, χαμηλότερο κόστος και υψηλό κανάλι μετρά. Η 100G AAWG DWDM διπλή ίνα ενσωματωμένο Mux + Demux τύπων εξοπλισμού γκαουσσιανή σε μια μονάδα, που λειτουργεί σε δύο ίνες δικτύων.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
εξοπλισμός 32CH AAWG DWDM Mux+Demux
Διαταγή των πληροφοριών
| AWG | Χ | ΧΧ | Χ | ΧΧ | Χ | ΧΧ |
| Διάστημα καναλιών | Αριθμός καναλιών | Διαμόρφωση | 1$ο κανάλι | Τύπος συσκευασίας | In/Out συνδετήρας | |
| 1=100GHz |
32=32Channel 40=40 κανάλι 44=44 κανάλι 48=48 κανάλι
|
Ίνα S=Single Ίνα D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19» 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
Η ενότητα DWDM AAWG (αθερμικό παραταγμένο κιγκλίδωμα κυματοδηγού) είναι ένα είδος παθητικής ενότητας βασισμένο στην τεχνολογία PLC (επίπεδος κυματοδηγός), η οποία δεν χρειάζεται την πρόσθετο παροχή ηλεκτρικού ρεύματος ή τον έλεγχο θερμοκρασίας Έναντι των παραδοσιακών προϊόντων TFF (φίλτρο λεπτών ταινιών), AAWG έχει τα πλεονεκτήματα της υψηλής ολοκλήρωσης, της καλής ομοιομορφίας, χαμηλού PMD και της χαμηλής απώλειας εισαγωγής. AAWG μπορεί να παρέχει ποικίλους κανάλια, μεθόδους συσκευασίας και εκτεταμένους λιμένες για τους πελάτες για να επιλέξει Αυτή τη στιγμή, λόγω των πολυδιαυλικών χαρακτηριστικών AAWG, χρησιμοποιείται ευρέως στη μεγάλης απόστασης μετάδοση σημάτων όπως το ΆΤΟΜΟ, το δίκτυο σπονδυλικών στηλών και το κέντρο δεδομένων.
Προδιαγραφή
| Παράμετροι | Όροι | Προδιαγραφές | Μονάδες | ||
| Ελάχιστος. | Max. | ||||
| Λειτουργούσα θερμοκρασία | Λειτουργία | -5 | 65 | Oc | |
| Λειτουργούσα υγρασία | Λειτουργία | 5 | 95 | %RH | |
| Θερμοκρασία αποθήκευσης | Non_Operating | -40 | +85 | Oc | |
| Υγρασία αποθήκευσης | Non_Operating | 5 | 95 | %RH | |
| ΟΠΤΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ | AWG ΓΚΑΟΥΣΣΙΑΝΌ AAWG | ||||
| Παράμετροι | Όρος | Specs | Μονάδες | ||
| Λ. | Τύπος | Max | |||
| Αριθμός καναλιών | 2-1×32 | ||||
| Διάστημα καναλιών αριθμού | 100GHz | 100 | Ghz | ||
| Cha. Κεντρικό μήκος κύματος | Συχνότητα ITU. | Γ – ζώνη | NM | ||
| Passband της Clear Channel | ±0.1 | NM | |||
| Σταθερότητα μήκους κύματος | Μέγιστη σειρά του λάθους μήκους κύματος όλων των καναλιών και των θερμοκρασιών στη μέση πόλωση. | ±0.05 | NM | ||
| -1 εύρος ζώνης καναλιών DB -1 DB | Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι | 0,24 | NM | ||
| -3 εύρος ζώνης καναλιών DB -3 DB | Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι | 0,43 | NM | ||
| Οπτική απώλεια εισαγωγής στο πλέγμα ITU | Ορισμένος ως η ελάχιστη μετάδοση στο μήκος κύματος ITU για όλα τα κανάλια. Για κάθε κανάλι, καθόλου θερμοκρασίες και πολώσεις. | 3.2 | 3.5 | DB | |
| Παρακείμενη απομόνωση καναλιών | Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των παρακείμενων καναλιών. | 30 | DB | ||
| Μη-παρακείμενη, απομόνωση καναλιών | Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των nonadjacent καναλιών. | 40 | DB | ||
| Συνολική απομόνωση καναλιών |
Συνολική συσσωρευτική διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU από όλα τα άλλα κανάλια, συμπεριλαμβανομένων των παρακείμενων καναλιών. |
33 | DB | ||
| Ομοιομορφία απώλειας εισαγωγής | Μέγιστη σειρά της παραλλαγής απώλειας εισαγωγής μέσα στη ITU σε όλες τα κανάλια, τις πολώσεις και τις θερμοκρασίες. | 0,8 | 1.0 | DB | |
| Κυματισμός απώλειας εισαγωγής |
Οποιαδήποτε μέγιστα και οποιαδήποτε ελάχιστα της οπτικής απώλειας απέναντι Ζώνη ITU, αποκλείοντας τα σημεία ορίου, για κάθε κανάλι σε κάθε λιμένα |
0,4 | 0,5 | DB | |
| Κατευθυντικότητα | Αναλογία της απεικονισμένης δύναμης από οποιοδήποτε κανάλι (εκτός από το κανάλι ν) στη δύναμη μέσα από το κανάλι ν εισαγωγής | 50 | DB | ||
| Οπτική επιστροφής απώλεια | Λιμένες εισαγωγής & παραγωγής | 40 | DB | ||
| Εξαρτώμενη απώλεια PDLPolarization στη ζώνη της Clear Channel | Αξία που μετριέται στη χειρότερη περίπτωση στη ζώνη ITU | 0,3 | 0,5 | DB | |
| Διασπορά τρόπου πόλωσης | 0,5 | CP | |||
| Μέγιστη οπτική δύναμη | 23 | dBm | |||
| MUXDEMUX εισόδου-εξόδου σειρά ελέγχου | -35 | +23 | dBm |

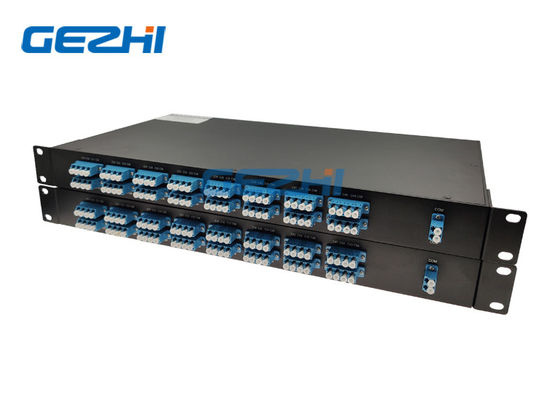

32 καναλιών 100Ghz γκαουσσιανό αθερμικό ράφι ινών AWG DWDM διπλό Mountable
γκαουσσιανή μετάδοση τύπων εξοπλισμού 100G AAWG DWDM πέρα από τη διπλή ίνα
