Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Κόκκινο/μπλε WDM | Μήκος κύματος: | Κόκκινο/μπλε |
|---|---|---|---|
| Λιμένας: | 1x2 | Κασέτα PackageLGX: | σωλήνας ανοξείδωτου |
| Συνδετήρας: | FC/PC | Εφαρμογή: | WDM δίκτυο |
| Υψηλό φως: | Κόκκινο μπλε WDM,Συσκευή ζωνών DWDM Γ,1x2 WDM φίλτρων |
||

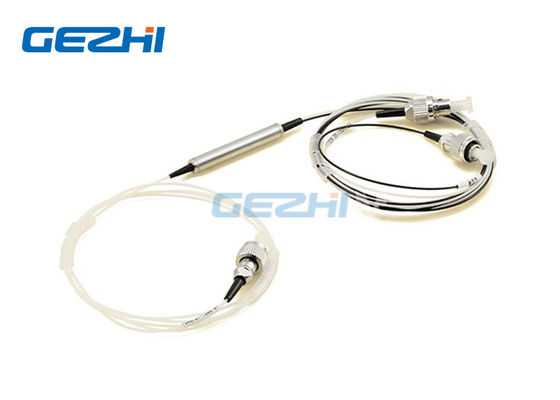

1x2 κόκκινη/μπλε WDM συσκευή ζωνών DWDM φίλτρων Γ
Το κόκκινο/μπλε φίλτρο GEZHI DWDM είναι μια λεπτή συσκευή φίλτρων. Είναι μια συσκευή τρεις-λιμένων. Ένας λιμένας καλείται «κοινό.» Οι άλλοι δύο λιμένες παρέχουν τον αγωγό για το δύο μήκος κύματος «ζώνες»: το κόκκινο (λ>1547 NM) και το μπλε (λ<1543 nm="">
| Χαρακτηριστικά γνωρίσματα | Εφαρμογή |
|
|
DWDM κόκκινο/μπλε ζωνών φίλτρων DWDM κόκκινο/μπλε ζωνών φίλτρο ζωνών φίλτρων DWDM κόκκινο/μπλε με
με το σωλήνα ανοξείδωτου με την πλαστική συσκευασία 19 κιβωτίων ASB το» ράφι 1RU τοποθετεί τη συσκευασία
Χαρακτηριστικά, εντούτοις, η συσκευή χρησιμοποιείται ως διπλής κατεύθυνσης (δηλ. αμφίδρομος) WDM. Μια ζώνη στέλνεται στο κοινό πόδι, ενώ η άλλη ζώνη παραδίδεται από το κοινό πόδι. (δείτε το διάγραμμα παραδείγματος) σε μια ενότητα DWDM, που χρησιμοποιεί ένα κόκκινο/μπλε φίλτρο, ένα Mux μπορεί να συνδυαστεί με ένα Demux.
Παραδείγματος χάριν, το Mux συνδυάζει τα κανάλια DWDM στην κόκκινη ζώνη, ενώ το Demux χωρίζει τα κανάλια DWDM στην μπλε ζώνη. Χρησιμοποιώντας ένα κόκκινο/μπλε fillter, κάποιο μπορεί να συνδυάσει το κόκκινο διαβιβάζει τα κανάλια και το μπλε λαμβάνει τα κανάλια επάνω σε μια ενιαία ίνα.
Διαταγή των πληροφοριών
| Μήκος κύματος | Προδιαγραφή συσκευασίας | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| R/B=Red/Blue μήκος κύματος |
1= Φ5.5mm×34mm 2= 90×20×10 χιλ. 3=100×80×10.5 χιλ. 4= 120×80×18 χιλ. 5=140×115×18 χιλ. 6=19» 1U Rackmount X= άλλοι |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Προδιαγραφές απόδοσης
| Τύπος | FWDM | ||
| Μήκος κύματος καναλιών περασμάτων | NM | 1547~1561 (κόκκινο) | 1530~1543.2 (μπλε) |
| Μήκος κύματος καναλιών αντανάκλασης | NM | 1530~154.2 (μπλε) | 1547~1561 (κόκκινο) |
| Απώλεια εισαγωγής καναλιών περασμάτων | DB | ≤0.60 | |
| Απώλεια εισαγωγής καναλιών αντανάκλασης | DB | ≤0.40 | |
| Κυματισμός καναλιών | DB | ≤0.3 | |
| Παρακείμενη απομόνωση καναλιών | DB | ≥30 | |
| Εκφράστε την απομόνωση καναλιών | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Κατευθυντικότητα | DB | ≥55 | |
| Επιστροφής απώλεια | DB | ≥50 | |
| Χειρισμός δύναμης | MW | 300 | |
| Λειτουργούσα θερμοκρασία | ℃ | -5~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Διαστάσεις συσκευασίας | χιλ. | φ5.5x34 | |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Η απώλεια εισαγωγής δεν περιλαμβάνει το συνδετήρα, κάθε συνδετήρας θα προσθέσει την απώλεια 0.2dB.
3. Άλλο μήκος κύματος μπορεί να γίνει κατόπην του αιτήματος του πελάτη. Παραδείγματος χάριν, L-Band R/B, ζώνη C/L.
Παράδειγμα κόκκινο/μπλε WDM στην αμφίδρομη χρήση.
