Όνομα προϊόντων: | WDM FTTH | Μήκος κύματος: | 1310&1490&1550 |
---|---|---|---|

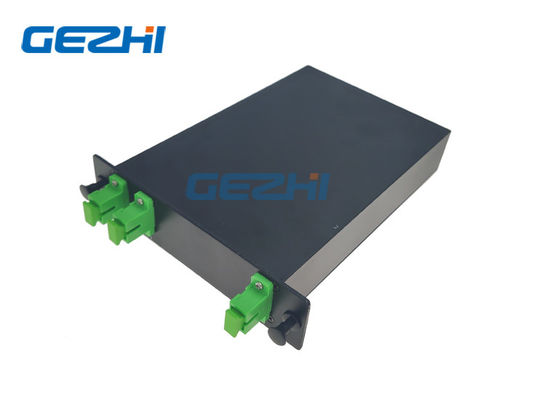

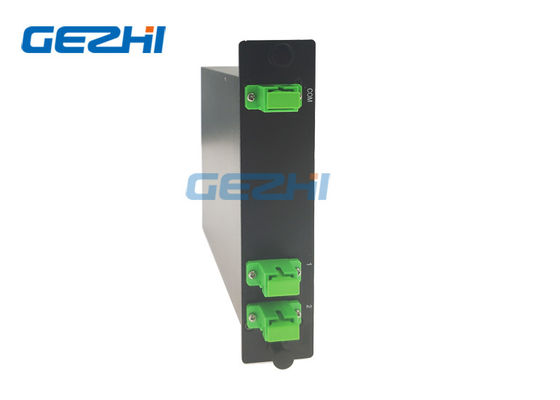

Λιμένας: | Τριπλάσιο | Συσκευασία: | Κασέτα LGX |
Συνδετήρας: | SC/APC | Εφαρμογή: | CATV |
Υψηλό φως: | WDM 1550nm FTTH,Τριπλό WDM λιμένων FTTH,Συσκευή FTTH FWDM |
Φίλτρο-βασισμένο τμήμα μήκους κύματος που πολλαπλασιάζει τις συσκευές φίλτρων του (WDM)
Το φίλτρο-βασισμένο τμήμα μήκους κύματος GEZHI που πολλαπλασιάζει τις συσκευές φίλτρων του (WDM) χρησιμοποίησε τη λεπτή τεχνολογία φίλτρων. Πολλαπλασιάζει & αποπολυπλέκτης τρία το μήκος κύματος σε 1310, 1490 & 1550nm που φέρνουν τη φωνή, τα στοιχεία και τις τηλεοπτικές υπηρεσίες. Το φίλτρο-βασισμένο τμήμα μήκους κύματος που πολλαπλασιάζει τις συσκευές φίλτρων του (WDM) συνδυάζει και χωρίζει το φως για να πραγματοποιήσει τα αμφίδρομα σήματα επικοινωνίας στο μήκος κύματος 1310/1490/1550nm σε μια σειρά wid. Του που χρησιμοποιείται στα συστήματα «παροχής καινοτόμων πολυμεσικών υπηρεσιών» FTTH με τη διαμόρφωση 1 έως 2 λιμένα. 3wavelengths τροφοδοτούνται τη συσκευή μέσω του κοινού λιμένα εισαγωγής, ένα μήκος κύματος απεικονίζεται από έναν λιμένα παραγωγής, ταυτόχρονα, τα άλλα 2 μήκη κύματος περνούν μέσω της συσκευής σε άλλο λιμένα παραγωγής.
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
Παράμετροι | Μονάδα | Συσκευή FWDM | ||
Λειτουργούν μήκος κύματος Τ: μήκος κύματος μετάδοσης Ρ: μήκος κύματος αντανάκλασης 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
NM | 1 | T1550 R1310/1490 | |
2 | T1490 R1310/1550 | |||
3 | T1310 R1490/1550 | |||
4 | T1550/1610 R1310/1490 | |||
5 | T1550/1625 R1310/1490 | |||
6 | T1625 R1310/1490/1550 | |||
7 | T1650 R1310/1490/1550 | |||
Απώλεια εισαγωγής | DB | Μετάδοση: ≤ 0,6 | ||
Αντανάκλαση: ≤ 0,4 | ||||
Απομόνωση καναλιών μετάδοσης | DB | ≥ 30 | ||
Απομόνωση καναλιών αντανάκλασης | DB | ≥ 17 | ||
PDL | DB | ≤ 0,1 | ||
Θερμική σταθερότητα μήκους κύματος | nm/℃ | ≤ 0,003 | ||
Θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | ≤ 0,005 | ||
Επιστροφής απώλεια | DB | ≥ 45 | ||
Οπτική δύναμη | MW | ≤ 500 | ||
Λειτουργούσα θερμοκρασία | ℃ | -10 ~ +70 | ||
Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 | ||
Σχετική υγρασία | % | 5 ~ 95 | ||
Διάσταση | χιλ. | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη. 2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα. |
Φίλτρο-βασισμένο τμήμα μήκους κύματος που πολλαπλασιάζει τις συσκευές φίλτρων του (WDM)
Διαταγή των πληροφοριών:
Α | Β | Γ | Δ | Ε |
Μήκος κύματος | Τύπος σωλήνων | Μήκος ινών (Περιλάβετε το συνδετήρα) |
Συνδετήρας | Διάσταση |
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= άλλοι |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm LGX=LGX κασέτα X=Customized |
