Όνομα προϊόντων: | CWDM Mux | Διοχετεύστε το αριθ.: | 12CH |
---|---|---|---|
Μήκος κύματος: | 1271 ~ 1511 | Τύπος γραμμών: | Mux |
Συνδετήρας: | LC/UPC | Εφαρμογή: | Οπτικός ενισχυτής ινών |
Υψηλό φως: | 1571nm ίνα cwdm,12 ενότητα καναλιών cwdm,εξοπλισμός 12Ch cwdm |

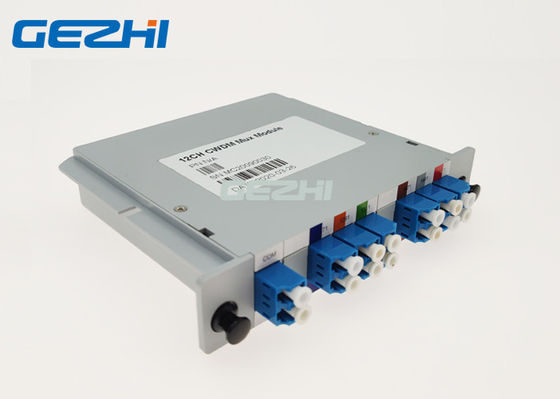

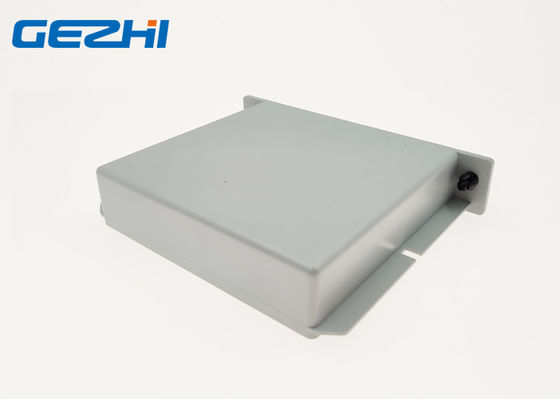

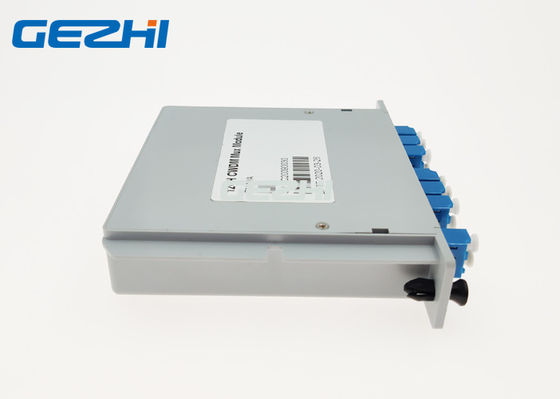

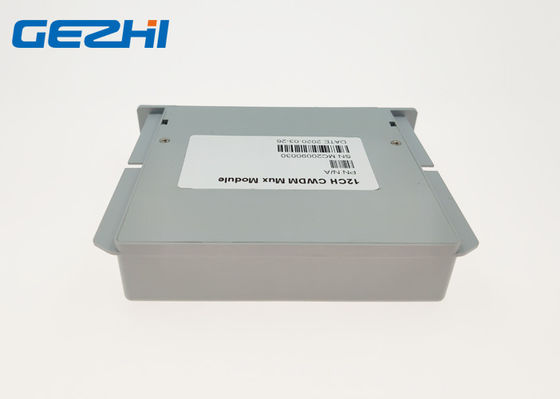

Τύπος 12 ενότητα 1271~1571nm ενθέτων καναλιών CWDM Mux
Η ενότητα καναλιών CWDM Mux GEZHI 12 βασισμένη στη διηλεκτρική λεπτή τεχνολογία φίλτρων που με το παράθυρο ABS τύπων ενθέτων συσκευάζουν συνδέει από LC/UPC τον προσαρμοστή. Το μήκος κύματος της ενότητας καναλιών CWDM Mux GEZHI 12 είναι από το 1271 NM σε 1571nm, μετάδοση σε μια ενιαία οπτική ίνα με μόνο την απώλεια εισαγωγής συνδέσεων 3dB. Ο τύπος 12 ενθέτων ενότητα καναλιών CWDM Mux έχει την υψηλή απομόνωση καναλιών και μπορεί επομένως να χρησιμοποιηθεί σε ένα αμφίδρομο σύστημα. Η ενότητα μπορεί να χρησιμοποιηθεί ως πολυδιαυλωτής ή αποπολυπλέκτης.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
12 κανάλια ανά ίνα
Αμφίδρομος
Μπορέστε να είστε ένθετο στον εξοπλισμό 3U Rackmount
Μπορέστε να χρησιμοποιηθείτε ως πολυδιαυλωτής ή αποπολυπλέκτης
Εφαρμογές
Οπτικά τηλεοπτικά δίκτυα
Κυψελοειδής εφαρμογή
Παραγωγή γεγονότος
Έλεγχος γραμμών
Σκοτεινά δίκτυα ινών
Δίκτυα CWDM
Δίκτυα συμβολής ραδιοφωνικής μετάδοσης
Προδιαγραφή
Παράμετρος |
Μονάδα |
ενότητα 1x12 CWDM | ||
Mux | Demux | |||
Μήκος κύματος καναλιών | NM |
1271~1571nm |
||
Κεντρικό μήκος κύματος |
NM | ±0.5 | ||
Διάστημα καναλιών | NM | 20 | ||
Passband καναλιών |
NM | >14 | ||
Ανώτατη απώλεια εισαγωγής | DB | <3> | <3> | |
Κυματισμός καναλιών | DB | 0,3 | ||
Απομόνωση |
Παρακείμενος | DB | >30 | |
Μη-παρακείμενος | DB | >40 | ||
Inertion θερμοκρασία απώλειας |
dB/℃ |
<0> |
||
Θερμοκρασία μήκους κύματος |
NM ℃ |
<0> | ||
Πόλωση εξαρτώμενη |
DB | <0> | ||
Τρόπος πόλωσης |
DB | <0> | ||
Κατευθυντικότητα | DB | >50 | ||
Επιστροφής απώλεια | DB | >45 | ||
Μέγιστος χειρισμός δύναμης | MW | 300 | ||
Θερμοκρασία Opterating | ℃ | -5~+75 | ||
Θερμοκρασία αποθήκευσης | ℃ | -40~85 | ||
Διάσταση συσκευασίας | χιλ. | L130x100x125 |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος με το συνδετήρα
Διαταγή των πληροφοριών
CWDM | - | XXX | - | ΧΧ | - | ΧΧ | - | ΧΧ | - | ΧΧ | - | ΧΧ |
Αριθμός καναλιών | Τύπος ενότητας | Τύπος καλωδίων | Μήκος ινών | Συνδετήρας εισαγωγής |
Παραγωγή συνδετήρας |
|||||||
CWDM | 01=1Channel 02=2 κανάλι 03=3 κανάλι 04=4 κανάλι ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 χιλ. 1=142x102x14.5 χιλ. 2=LGX κιβώτιο ράφι 3=19 ″ 1U X=Others |
00=none 09=900um Χαλαρός σωλήνας 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Απότομο πέσιμο φίλτρων
Ενότητα τύπων 12CH CWDM Mux ενθέτων
