| Brand Name: | Gezhi or OEM |
| Αριθμός μοντέλου: | 48 CH-AAWG DWDM |
| Μούβ: | 1 τεμάχιο |
| τιμή: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 ημέρες |
Περιγραφή του προϊόντος

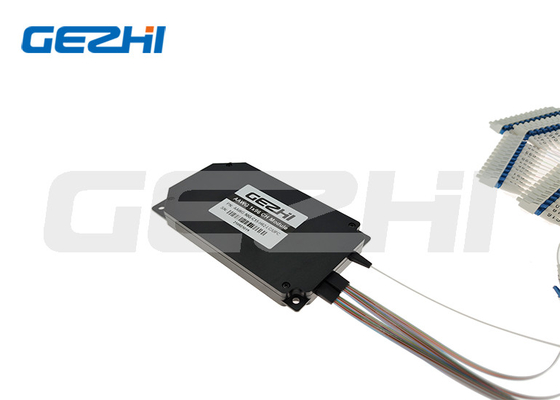

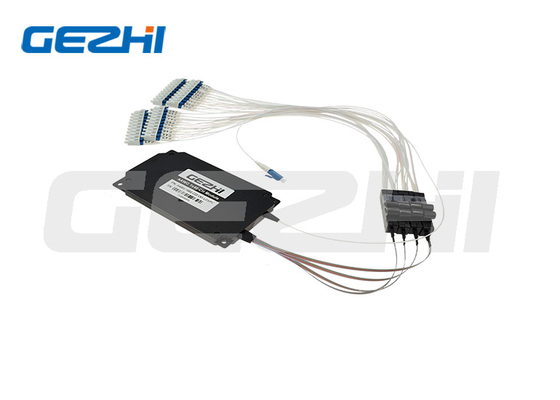

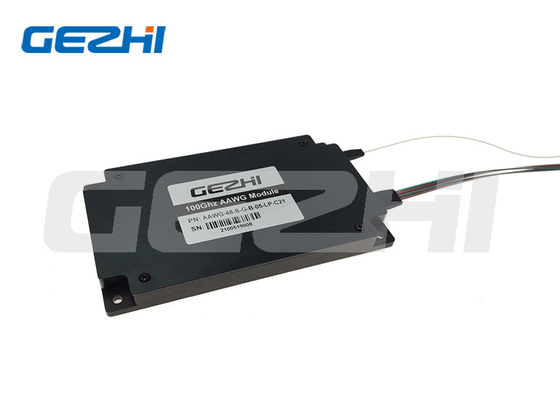

48CH 100g DWDM Αθερμική μονάδα AWG για δίκτυα DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and softwareΤο AAWG DWDM μπορεί να χρησιμοποιηθεί για την αντικατάσταση του DWDM Mux DeMux τύπου φίλτρου για περιπτώσεις όπου η ισχύς είναι διαθέσιμη..
Ειδικότητα
Χαμηλή απώλεια εισαγωγής και χαμηλή PDL
Υψηλή απομόνωση
Διαθέσιμα έως 96 κανάλια με συμπαγές σχεδιασμό
Υψηλή αξιοπιστία και σταθερότητα
Η Telcordia συμμορφώνεται με τις απαιτήσεις GR-1209-CORE και GR-1221-CORE
Συμμόρφωση με το RoHS
Τεχνικός δείκτης
| Παράμετρος | Μονάδα | Μονάδα AAWG | ||||||||||
| Διάδρομος | ΧΧ | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Διαχωρισμός καναλιών | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Τύπος τσιπ | - Δεν ξέρω. | Τύπος Gauss | Τύπος επίπεδης κορυφής | |||||||||
| 1dB εύρος ζώνης καναλιού | nm | > 0.2 | > 0.2 | > 0.2 | > 0.18 | > 0.18 | > 0.38 | > 0.38 | > 0.38 | > 0.18 | > 0.18 | |
| 3dB εύρος ζώνης καναλιού | nm | > 0.4 | > 0.4 | > 0.4 | > 0.28 | > 0.28 | > 0.58 | > 0.58 | > 0.58 | > 0.28 | > 0.28 | |
| Απώλεια εισαγωγής | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Συγκριτική ακρόαση | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Μη γειτονικές διασταυρούμενες φωνές | dB | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| Συνολική διασταύρωση | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Επιστροφή απώλειας | dB | > 40 | ||||||||||
| Ρίππλ | dB | < 0.7 | ||||||||||
| ΠΔΛ | dB | < 0.5 | ||||||||||
| ΔΕΠ | σπ | < 0.5 | ||||||||||
| Χρωματική διασπορά | Ψ/nm | ±20 | ||||||||||
| Θερμοκρασία λειτουργίας | °C | -5~+65 | ||||||||||
| Θέρμανση αποθήκευσης | °C | -40~+85 | ||||||||||
Τύπος τσιπΑθερμική μονάδα AWG
Τύπος Gauss
Χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση
Τύπος επίπεδης κορυφής
Ευρεία ζώνη εργασίας, υψηλή σταθερότητα σήματος
Πληροφορίες παραγγελίας AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-Διαμορφωμένο μήκος κύματος
| ΑΑΠΓ | Διάδρομος | Διαμόρφωση | Τύπος AWG | Πακέτο | COM μήκος ινών |
Διάταξη: Μέγεθος ινών |
Συνδετήρας |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Προσδιορίστε |
S=Μιαμονή ίνα Δ=Δύο ίνες
|
F=Κοντάστρωμα G=Γαυσικός |
Β=Χάλυβα κουτί R=191U Rackmount S=Προσδιορίστε |
05=0,5m 10=1,0m S=Προσδιορίστε |
0505=0,5m/0,5m 1010=1,0m/1,0m |
00=κανένα LP=LC/UPC ΑΕ = ΑΕΠ/ΑΠ SP=SC/UPC ΑΕ = ΑΕ/ΑΕΠ FP=FC/UPC Επικαιροποίηση S=Προσδιορίστε |
Ερώτηση 1:Μπορώ να έχω μια παραγγελία δείγματος; Ποια είναι η MOQ σας;
|
|
