| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-CWDM-MUX |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

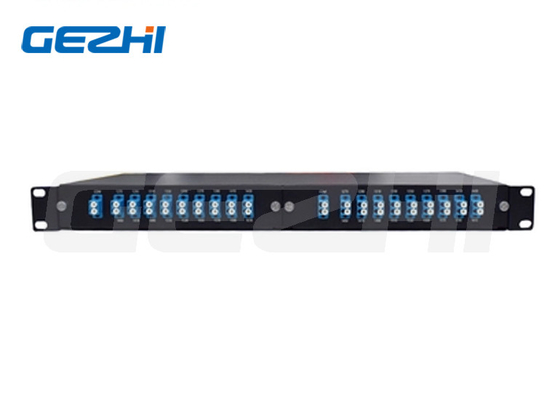

18CH CWDM Μονάδα 1270-1610nm 1U LGX 2 Μισό μεγέθους κουβέρτα σε 1 κασέτα
Περιγραφή του προϊόντος
Το μοντέλο CWDM Mux Demux της Gezhi είναι πάνω από μια ενιαία ή διπλή μονοδιάταξη ινών για την επέκταση του συνολικού εύρους ζώνης WDM.
Προσφέρει υψηλή σταθερότητα και αξιοπιστία και έχει συμπαγές μέγεθος συσκευασίας.
Αυτός ο τύπος είναι ένα πολύ συμπαγές σχεδιασμός σε 1U Rack με 2-Slot Half-Size LGX Cassette Single Fiber LC/UPC 1270nm-1610nm 18CH CWDM Mux Demux.
Η σειρά Gezhi CWDM Mutiplexer
* Γυμνή μονάδα CWDM συσκευασμένη σε γυάλινο σωλήνα ή σε σωλήνα από ανοξείδωτο χάλυβα
* Τύπος θήκης ABS έως 16 ή 18 καναλιών
* Τυποποιημένο 19" 1U ράκα
Χαρακτηριστικά
* Πολύ χαμηλή απώλεια εισαγωγής
* Υψηλή απομόνωση
* Υψηλή αξιοπιστία και σταθερότητα
* Χαμηλή PDL
* Σύνθετο σχέδιο
* Καλή ομοιόμορφη μεταφορά καναλιών
* Ευρύτατο λειτουργικό μήκος κύματος: 1270nm-1610nm (1261nm~1611nm)
* Θερμοκρασία λειτουργίας: -20 έως +70°C
* Βιομηχανική θερμοκρασία λειτουργίας: -40 έως +80°C
Προδιαγραφές προϊόντος
| Παράμετρος | 4ο κανάλι | 8 κανάλι | 18 Διάδρομος | ||||
| Mux | Ντεμούξ | Mux | Ντεμούξ | Mux | Ντεμούξ | ||
| μήκος κύματος καναλιού (nm) | 1270~1610 | ||||||
| Ακριβότητα κεντρικού μήκους κύματος (nm) | ±0.5 | ||||||
| Διαχωρισμός καναλιών (nm) | 20 | ||||||
| Διάταξη πρόσβασης καναλιού (@-0,5dB εύρος ζώνης (nm) | >13 | ||||||
| Απώλεια εισαγωγής (dB) | ≤ 1.2 | ≤ 2.5 | ≤3.1 | ||||
| Ομοιομορφία καναλιού (dB) | ≤0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| Κύκλος κυματισμού (dB) | 0.3 | ||||||
| Απομόνωση (dB) | Συγκριτικά | Α/Χ | > 30 | Α/Χ | > 30 | Α/Χ | > 30 |
| Μη γειτονικές | Α/Χ | > 40 | Α/Χ | > 40 | Α/Χ | > 40 | |
| Αίσθηση θερμοκρασίας απώλειας αδράνειας (dB/°C) | < 0.005 | ||||||
| Μετατόπιση θερμοκρασίας μήκους κύματος (nm/°C) | < 0.002 | ||||||
| Απώλεια που εξαρτάται από την πόλωση (dB) | < 0.1 | ||||||
| Διασκορπισμός κατάστασης πόλωσης | < 0.1 | ||||||
| Οδηγικότητα (dB) | > 50 | ||||||
| Απώλεια επιστροφής (dB) | > 45 | ||||||
| Μέγιστη ισχύς χειρισμού (mW) | 500 | ||||||
| Θερμοκρασία λειτουργίας (°C) | -20~+70 | ||||||
| Θέρμανση αποθήκευσης (°C) | -40~85 | ||||||
| Μέγεθος συσκευασίας (mm) | Το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια και να είναι εξοπλισμένο με ηλεκτρική ενέργεια. | ||||||
Εφαρμογές
* Σύστημα CWDM
* Προσθήκη/Αποτύπωση
* Δίκτυα PON
* CATV συνδέσεις
Συμμόρφωση
* Telcordia GR-1209-CORE-2001
* Telcordia GR-1221-CORE-1999
* RoHS
Λεπτομέρειες Εικόνες
Πληροφορίες παραγγελίας
| Διαμόρφωση GZ | Αριθμός καναλιών | 1ο κανάλι | Τύπος ινών | Μέγεθος ινών | Συνδέτης εισόδου/εξόδου |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 κανάλι 08=8 Διάδρομος 16=16 κανάλι 18=18 Διάδρομος ..... |
27=1270nm ..... |
1=Καθαρές ίνες 2=900um Ελαφρύ σωλήνα 3=2mm Καλώδιο 4=3mm Καλώδιο |
1=1m 2=2m S=Προσδιορίστε |
0=Καμία ..... |
|
|
