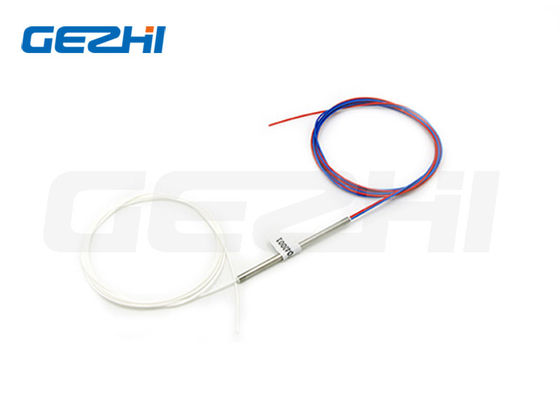

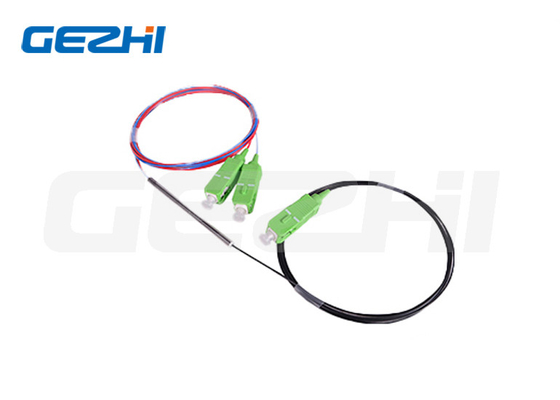

Οπτικός Διαχωριστής FBT Οπτικής Ίνας 0.9mm με Χαμηλή Απώλεια Εισαγωγής, Ευρύ Εύρος Λειτουργικών Μηκών Κύματος και Συμπαγή Σχεδίαση

Οπτικός Διαχωριστής FBT Οπτικής Ίνας 0.9mm με Χαμηλή Απώλεια Εισαγωγής, Ευρύ Εύρος Λειτουργικών Μηκών Κύματος και Συμπαγή Σχεδίαση

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	Συμπλέκτης FBT από ίνες χάλυβα τύπου σωλήνα SM
Μούβ:	1pc
τιμή:	US$59-US$118

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE RoHS,ISO9001

Δοκιμές μήκους κύματος:

1310/1550nm

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω:

0.9mm fbt οπτικό διαχωριστικό ινών

1x2 fbt διαχωριστής οπτικών ινών

1x3 σύνδεσμος συγκόλλησης ινών

Περιγραφή του προϊόντος

0.9mm Tube FBT Οπτική ίνα Σπλιττερ Μοναδικό μοντέλο πολυμόδιο 1x2 1x3

Επισκόπηση του προϊόντος

Ο FBT Single Mode Coupler 1X2 2X2 της GEZHI Photonics προσφέρει πολύ χαμηλή απώλεια εισαγωγής, χαμηλή εξάρτηση από την πόλωση και εξαιρετική σταθερότητα στο περιβάλλον.Ακριβής αναλογία ζεύξης από 50/50 έως 1/99 και τύπου ινών 250um γυμνή ινών, 3mm και 900um χαλαρές ίνες σωλήνων είναι διαθέσιμες με πολύ σφιχτή ομοιομορφία.Τα συστατικά του τυποποιημένου συνδετήρα μονής λειτουργίας και του συνδετήρα ευρείας ζώνης βρίσκουν εκτεταμένη εφαρμογή για την εκτέλεση λειτουργιών διαίρεσης ισχύος και παρακολούθησης σε όλα τα είδη οπτικής επικοινωνίας.

Προδιαγραφές

Ενιαία τυποποιημένη ζεύξη

Αξία	Π βαθμός	Ένα βαθμό
Ποσοστό ζεύξης (%)	50/50	50/50
Υπερβολική απώλεια (τυπική) (dB)	0.07	0.1
Μέγιστη απώλεια εισαγωγής (dB)	3.4	3.5
Ευαισθησία πόλωσης (dB)	0.15	0.2
Διάταξη λειτουργίας	1310, 1480, 1550 ή προσαρμοσμένο μήκος κύματος

Μοναδικός σύνδεσμος ευρυζωνικής ζώνης

Αξία	Π βαθμός	Ένα βαθμό
Ποσοστό ζεύξης (%)	50/50	50/50
Υπερβολική απώλεια (τυπική) (dB)	0.07	0.1
Μέγιστη απώλεια εισαγωγής (dB)	3.4	3.6
Ευαισθησία πόλωσης (dB)	0.15	0.2
Διάταξη λειτουργίας	1310±40, 1550±40, ή προσαρμοσμένο μήκος κύματος

Αναλογία ζεύξης: 1~50%
Κατευθυντικότητα: ≥ 55 dB
Θερμοκρασία λειτουργίας: -20°C έως +80°C
Θερμοκρασία αποθήκευσης: -40°C έως +85°C
Τύπος ινών: SMF-28
Μακρότητα ουράς χοίρου από ίνες: 1m
Διαμόρφωση θύρας: 1×2 ή 2×2

Διάγραμμα μετατροπής αναλογίας ζεύξης/αποτυχίας εισαγωγής

Ποσοστό ζεύξης	Απώλεια εισαγωγής	Π βαθμός
40/60	4.4/2.5	4.6/2.8
30/70	5.6/1.8	6.0/2.0
20/80	7.4/1.1	7.7/1.3
10/90	10.8/0.6	11.6/0.8
5/95	14.2/0.4	14.6/0.5
2/98	18.5/0.2	19.0/0.3
1/99	21.0/0.2	21.5/0.3

Μετρώνται υπό συνθήκες σταθερής λειτουργίας με φωτεινή πηγή LED.

Μέγεθος πακέτου και στυλ χοιροπέδου

Μέγεθος συσκευασίας

Πακέτο	Μέγεθος
Πακέτο D	Τύπος από ανοξείδωτο χάλυβα 3 mm x 45 mm
Πακέτο Ε	Τύπος από ανοξείδωτο χάλυβα 3 mm x 54 mm
Πακέτο F	Τύπος από ανοξείδωτο χάλυβα 3 mm x 60 mm
Πακέτο Γ	10 mm x 20 mm x 90 mm κασέτα ABS
Πακέτο H	10 mm x 80 mm x 100 mm κασέτα ABS
Πακέτο Ι	18 mm x 80 mm x 120 mm κασέτα ABS
Πακέτο J	18mm x 115mm x 140mm κασέτα ABS

Στυλ " Pigtail "

Πακέτο	Τύπος ινών
Πακέτο Δ, Ε	250um γυμνές ίνες
Πακέτο F	250 μμ γυμνή ίνα ή 900 μμ χαλαρό σωλήνα
Πακέτο G, H, I, J	Καλώδιο 2mm, 3mm ή χαλαρό σωλήνα 900um

Βασικά χαρακτηριστικά

Μικρή απώλεια εισαγωγής
Χαμηλή απώλεια που εξαρτάται από την πόλωση
Δικαιούχος υψηλής απόδοσης
Αναλογία διαίρεσης 20/80, 40/60 (50/50 ως προεπιλογή)
Συμπίεση για μικρές περιοχές εφαρμογής, όπως στα δίσκια κλεισίματος ή σύνδεσης
Ευρεία θερμοκρασία λειτουργίας και μήκος κύματος
Εξαιρετική περιβαλλοντική και μηχανική σταθερότητα

Εφαρμογές

Ειδικότερα, η Επιτροπή θεωρεί ότι οι εν λόγω προδιαγραφές δεν εφαρμόζονται στην περίπτωση που οι εν λόγω προδιαγραφές δεν πληρούνται.
Παθητικά οπτικά δίκτυα (PON)
Δίκτυα τοπικής περιοχής (LAN)
Συστήματα CATV που ενισχύουν
Σύστημα παρακολούθησης.
