Διπλού Οπτικού Πολλαπλεξιστή Προσθήκης/Αφαίρεσης DWDM OADM με Διεπαφή SC/APC και Χαμηλή Απώλεια Εισαγωγής

Name: Διπλού Οπτικού Πολλαπλεξιστή Προσθήκης/Αφαίρεσης DWDM OADM με Διεπαφή SC/APC και Χαμηλή Απώλεια Εισαγωγής
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM OADM
Price: 83.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	GEZHI-DWDM OADM
Μούβ:	1pc
τιμή:	US$58-US$108
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Όνομα προϊόντος:

OADM Left+Right CH41SC/APC

Τύπος ινών:

Διπλή ίνα

Μήκος ινών:

50 εκ

Κανάλι:

CH41

Οπτική διεπαφή:

SC/APC

πακέτο:

Κουτί ABS

Διάσταση πακέτου:

100*80*10CM

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω:

Διπλή μονάδα οπτικών ινών

μονάδα οπτικών ινών DWDM

διεπαφή APC DWDM OADM

Περιγραφή του προϊόντος

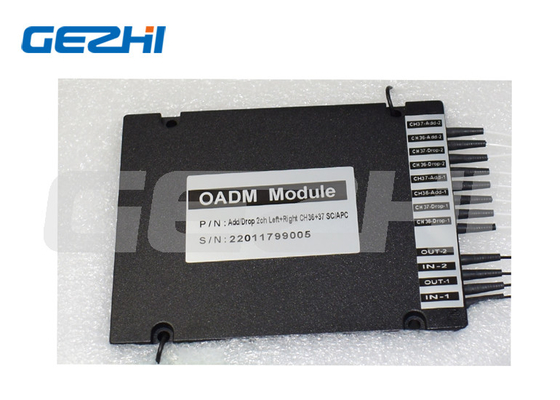

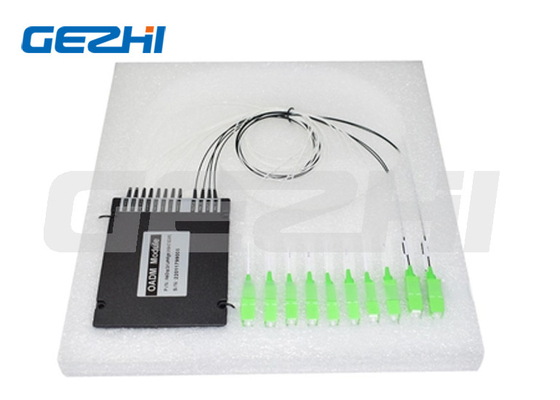

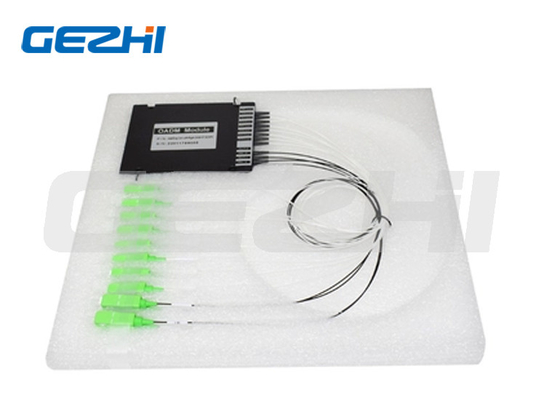

Διπλή Οπτική Μονάδα Οπτικών Ινών DWDM OADM με SC APC Interface

Περιγραφή Προϊόντος

Ο DWDM Optical Add/Drop Multiplexer (OADM) είναι μια παθητική οπτική συσκευή που χρησιμοποιείται σε δίκτυα WDM για την προσθήκη και την αφαίρεση ενός ή πολλαπλών καναλιών DWDM 100 GHz στη ζώνη C σε μία ή δύο οπτικές ίνες, επιτρέποντας παράλληλα στα υπόλοιπα μήκη κύματος να παρακάμπτουν στον απαιτούμενο προορισμό. Η αποτελεσματική χρήση της τεχνολογίας DWDM προσθέτει δυνατότητα WDM σε υπάρχοντα και νέα δίκτυα, επεκτείνοντας την απόσταση μετάδοσης οπτικού σήματος.

Οι μονάδες DWDM OADM διατίθενται σε διαμορφώσεις μονής πλευράς (Ανατολή ή Δύση) και διπλής πλευράς (Ανατολή και Δύση). Με αντίστοιχες μονάδες MUX/DeMUX που τοποθετούνται σε κάθε άκρο μιας οπτικής σύνδεσης, πολλαπλά κανάλια δεδομένων μπορούν να συνδυαστούν και να μεταδοθούν μέσω ενός κορμού οπτικής ίνας μονής λειτουργίας. Οι παθητικές μονάδες OADM μπορούν να προσθέσουν ή να αφαιρέσουν έως και 4 κανάλια δεδομένων σε οποιοδήποτε σημείο κατά μήκος του κορμού.

Χαρακτηριστικά

Χαμηλή Απώλεια Εισαγωγής
Χαμηλή Διασταύρωση
Υψηλή Σταθερότητα & Αξιοπιστία
Χωρίς Εποξική Ρητίνη στην Οπτική Διαδρομή

Εφαρμογές

Παρακολούθηση Γραμμής
Δίκτυο DWDM
Τηλεπικοινωνίες
Διαμορφώσιμο OADM

Προδιαγραφές Απόδοσης

Παράμετρος	Μονάδα	1CH	2CH	4CH	8CH
Μήκος Κύματος Καναλιού	nm	Πλέγμα ITU
Απόσταση Καναλιού	GHz	100 ή 200
Εύρος Ζώνης Διέλευσης Καναλιού (@-0.5dB εύρος ζώνης)	nm	>0.3
Απώλεια Εισαγωγής	dB	<0.9	<1.2	<1.5	<2.8
Ειδική Υπηρεσία	/	Διατίθεται Παρακολούθηση ή 1310nm
Κυμάτωση Καναλιού	dB	0.5
Απομόνωση - Γειτονικό	dB	>30	>30	>30	>30
Απομόνωση - Μη Γειτονικό	dB	>40	>40	>40	>40
Ευαισθησία Θερμοκρασίας Απώλειας Εισαγωγής	dB/°C	<0.005
Μετατόπιση Θερμοκρασίας Μήκους Κύματος	nm/°C	<0.002
Απώλεια Εξαρτώμενη από την Πόλωση	dB	<0.1
Διασπορά Πολιωτικής Μορφής	dB	<0.1
Κατευθυντικότητα	dB	>50
Απώλεια Επιστροφής	dB	>45
Μέγιστη Χειρισμός Ισχύος	mW	300
Θερμοκρασία Λειτουργίας	°C	-5~+75
Θερμοκρασία Αποθήκευσης	°C	-40~85
Διαστάσεις Συσκευασίας	mm	L80xW60xH12 ή L100xW80xH10	L120xW80xH18	L141xW115xH18

Σημείωση: 1. Διατίθενται προσαρμοσμένες προδιαγραφές.

Προδιαγραφές χωρίς σύνδεση. Αν με σύνδεση, η IL θα αυξηθεί κατά 0.2dB.

Πληροφορίες Παραγγελίας

DWDM	Αριθμός Καναλιών	Διαμόρφωση	Τύπος Μονάδας	Τύπος Καλωδίου	Μήκος Οπτικής Ίνας	Σύνδεση
OADM 1=100G 2=200G	01=1 Κανάλι 02=2 Κανάλια 03=3 Κανάλια 04=4 Κανάλια ... 16=16 Κανάλια 17=17 Κανάλια 18=18 Κανάλια	SS=Μονή ίνα Δύση ή Ανατολή SD=Μονή ίνα Δύση & Ανατολή DS=Διπλή ίνα Δύση ή Ανατολή DD=Διπλή ίνα Δύση & Ανατολή	A1=Κουτί ABS 100x80x10mm A2=Κουτί ABS 120x80x18mm A3=Κουτί ABS 140x115x15mm L1=LGX 12929130mm L2=LGX ένθετο σε Rack 2 θέσεων L4=LGX ένθετο σε Rack 4 θέσεων R1=Rack 19" 1U R2=Rack 19" 1U 2 θέσεων R4=Rack 19" 1U 4 θέσεων S=Καθορίστε	09=Χαλαρός σωλήνας 900um 20=2.0mm 30=3.0mm	05=0.5m 10=1.0m 15=1.5m S=Καθορίστε	00=κανένα LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Καθορίστε
