| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 8CH οπτικό CWDM Mux Demux |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |

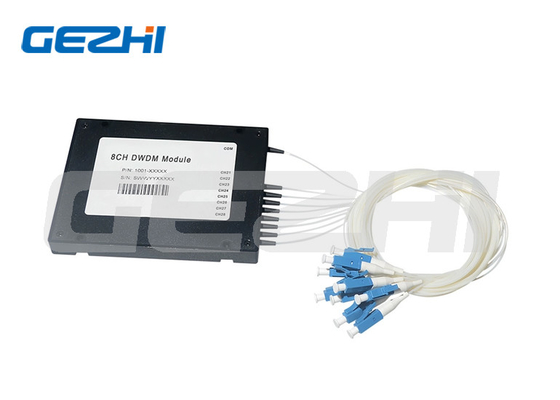

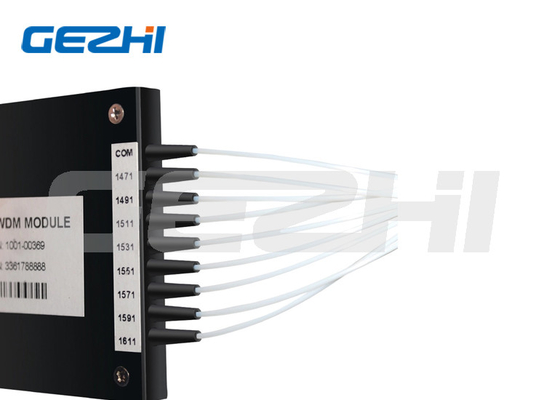

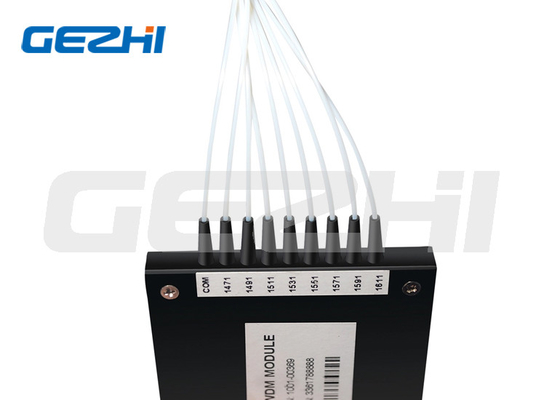

Οπτική CWDM Mux Demux CWDM ενότητα 8 καναλιών CWDM 8CH κανάλι
Περιγραφή προϊόντων
Το χονδροειδές τμήμα μήκους κύματος που πολλαπλασιάζει (CWDM) είναι μια άριστη επιλογή για την αύξηση της ικανότητας εύρους ζώνης κρατώντας τις δαπάνες χαμηλά. Η συναρμογή 6com/η οικογένεια ενότητας ABS, που έδρευσε στην τυποποιημένη τεχνολογία φίλτρων λεπτών ταινιών (TFF) με μια ιδιόκτητη συσκευασία, τις προσφορές εσείς μικρότερες συστατικές διαστάσεις που συνδυάστηκαν με μια σημαντικές απόδοση και μια αξιοπιστία. CWDM μας MUX DEMUX είναι τέλεια ταιριαγμένο για να μεταφέρει PDH, SDH/SONET, υπηρεσίες ETHERNET άνω WWDM, CWDM και των DWDM στην οπτικά άκρη μετρό και τα δίκτυα πρόσβασης.
Εφαρμογές
Τα κανάλια CWDM προσθέτουν/πτώση
CWDM
Οπτικές συνδέσεις ινών CATV
Πρόσβαση των δικτύων του τοπικού LAN
Επικοινωνίες κοντός-απόστασης
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Άριστη απομόνωση καναλιών
Υψηλές σταθερότητα & αξιοπιστία
Χαμηλότερο κόστος
Προδιαγραφές
|
Στοιχείο
|
Μονάδα
|
Παράμετροι
|
|
Διάστημα καναλιών
|
|
πλέγματα ITU 20 NM
|
|
Σειρά μήκους κύματος
|
NM
|
1260 έως 1620
|
|
Κέντρα καναλιών (ITU ή ITU+1)
|
NM
|
1270/1290… 1610 ή 1271/1291… 1611
|
|
Passband
|
NM
|
≥+/-6.5, 7.0, 7.5
|
|
Passband κυματισμός
|
DB
|
≤0.35
|
|
Απώλεια εισαγωγής μετάδοσης
|
DB
|
≤0.70 (χαρακτηριστικό 0,50)
|
|
Απώλεια εισαγωγής αντανάκλασης
|
DB
|
≤0.40
|
|
Απομόνωση μετάδοσης (adj κανάλι)
|
DB
|
≥30
|
|
Απομόνωση μετάδοσης (κανάλι μη-adj)
|
DB
|
≥45
|
|
Απομόνωση αντανάκλασης
|
DB
|
≥13
|
|
Εξαρτώμενη απώλεια πόλωσης
|
DB
|
≤0.1
|
|
Διασπορά τρόπου πόλωσης
|
CP
|
≤0.2
|
|
Θερμική σταθερότητα
|
dB/°C
|
≤0.005
|
|
Κατευθυντικότητα
|
DB
|
≥50
|
|
Επιστροφής απώλεια
|
DB
|
≥45
|
|
Οπτικός χειρισμός δύναμης
|
MW
|
≤300
|
|
Εκτατό φορτίο
|
Ν
|
≥5
|
|
Λειτουργούσα σειρά θερμοκρασίας
|
°C
|
-5 έως 70
|
|
Σειρά θερμοκρασίας αποθήκευσης
|
°C
|
-40 έως +85
|
|
Τύπος ινών
|
|
SMF-28e
|
|
Διάσταση συσκευασίας
|
χιλ.
|
≤5.5 Χ 34
|
|
|
