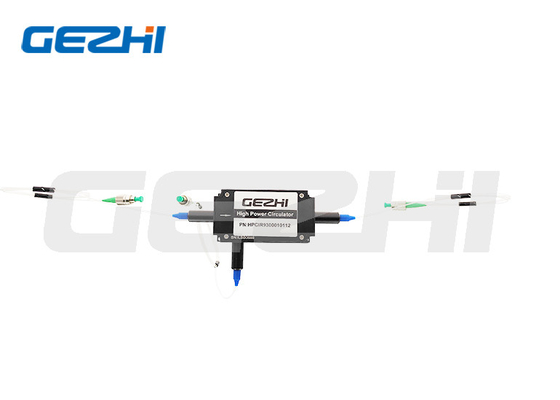

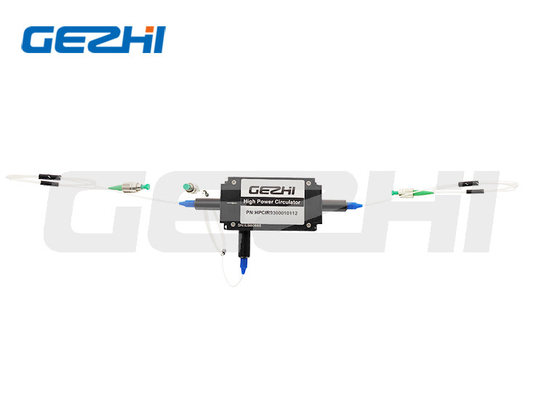

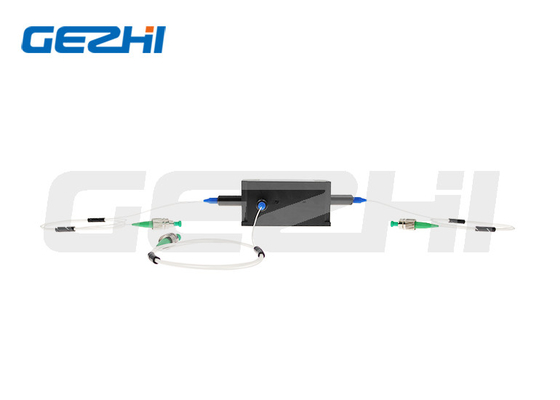

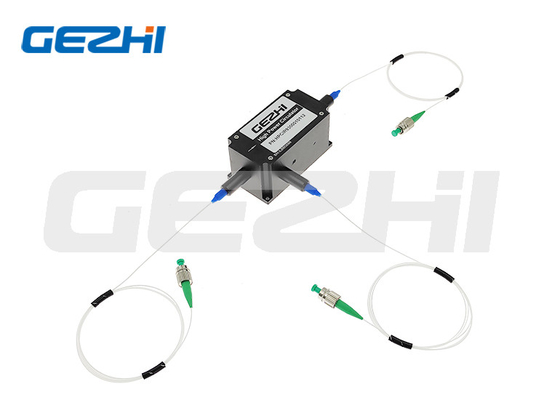

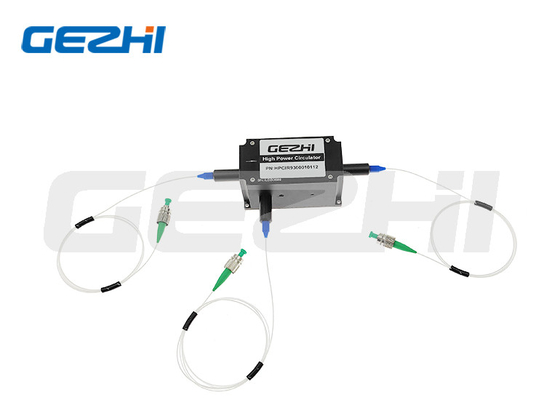

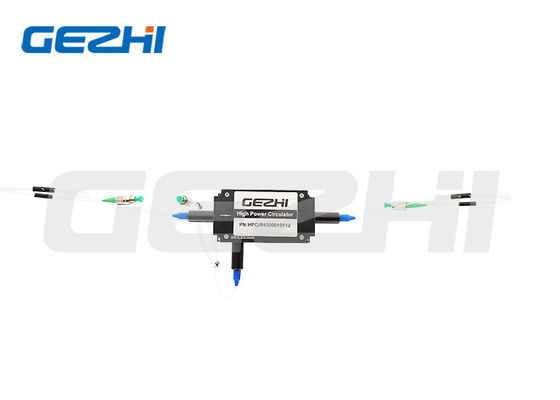

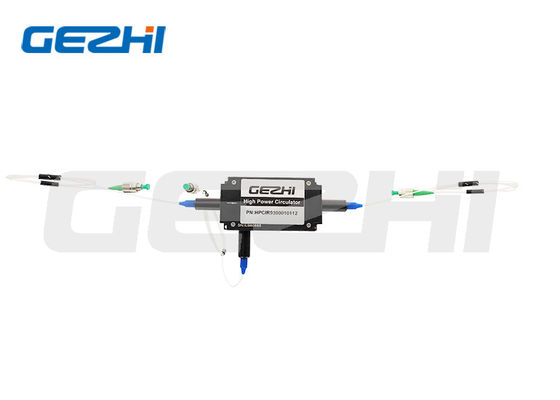

Προσαρμόσιμος Οπτικός Κυκλοφορητής Τύπου TGG Βασισμένος σε Μήκος Κύματος 3 Θυρών Διατήρησης Πόλωσης για Οπτικό Ενισχυτή Οπτικών Ινών

Προσαρμόσιμος Οπτικός Κυκλοφορητής Τύπου TGG Βασισμένος σε Μήκος Κύματος 3 Θυρών Διατήρησης Πόλωσης για Οπτικό Ενισχυτή Οπτικών Ινών

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	Πόλωση που διατηρεί τον οπτικό κυκλοφορητή
Μούβ:	1pc
τιμή:	US$250-US$680
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE RoHS,ISO9001

Λειτουργικό μήκος κύματος:

532, 633, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω:

Πόλωση συνήθειας που διατηρεί τον οπτικό κυκλοφορητή

Βασισμένη στο TGG πόλωση που διατηρεί τον οπτικό κυκλοφορητή

Εξατομικεύσιμος ΠΡΩΘΥΠΟΥΡΓΟΣ οπτικός κυκλοφορητής

Περιγραφή του προϊόντος

Προσαρμόσιμος Πολωτικός Διατηρών Οπτικός Κυκλοφορητής Βασισμένος σε TGG για Ενισχυτή Οπτικών Ινών

Προσαρμόσιμος Πολωτικός Διατηρών Οπτικός Κυκλοφορητής Μήκους Κύματος

Η βασική λειτουργικότητα ενός οπτικού κυκλοφορητή οπτικών ινών είναι η κατευθυντική μετάδοση του φωτός διαδοχικά από θύρα σε θύρα με χαμηλή απώλεια μόνο προς μία κατεύθυνση, η οποία οδηγεί στον διαχωρισμό σημάτων που ταξιδεύουν κατά μήκος μιας οπτικής ίνας σε αντίθετες κατευθύνσεις.

Η Gezhi Photonics κατασκευάζει διάφορους οπτικούς κυκλοφορητές οπτικών ινών εν σειρά, συμπεριλαμβανομένων οπτικών κυκλοφορητών υψηλής ισχύος, κυκλοφορητών οπτικών ινών μονής λειτουργίας & πολλαπλής λειτουργίας (πολωτικά ανεξάρτητοι & πολωτικοί διατηρούντες κυκλοφορητές οπτικών ινών). Αυτοί οι κυκλοφορητές οπτικών ινών είναι προσαρμόσιμοι κατόπιν αιτήματος.

Χαρακτηριστικά

Χαμηλή Απώλεια Εισαγωγής
Υψηλή Απώλεια Επιστροφής
Υψηλή Απομόνωση
Υψηλή Σταθερότητα & Αξιοπιστία

Εφαρμογές

Ενισχυτής Οπτικών Ινών
Όργανο Δοκιμών
Αισθητήρας Οπτικών Ινών
Ιατρικός Εξοπλισμός

Τεχνικές Προδιαγραφές

Παράμετροι	Μονάδα	Τιμές
Εύρος Λειτουργίας Μήκους Κύματος	nm	532 \| 633 ή 680 \| 780, 808, 850 ή 930 \| 980 \| 1030 \| 1053 ή 1064 \| 1150
Εύρος Ζώνης Μήκους Κύματος	nm	±5 \| ±5 \| ±10 \| ±10 \| ±10 \| ±10 \| ±5
Απώλεια Εισαγωγής	dB	≤2.5 \| ≤2.5 \| ≤1.5 \| ≤1.5 \| ≤1.5 \| ≤1.5 \| ≤1.5
Ελάχιστη Απομόνωση	dB	≥20 \| ≥20 \| ≥22 \| ≥22 \| ≥22 \| ≥22 \| ≥22
Μέγιστη Απομόνωση	dB	≥25 \| ≥25 \| ≥26 \| ≥25 \| ≥25 \| ≥25 \| ≥25
Λόγος Απόσβεσης (Τύπος Β)	dB	≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18
Λόγος Απόσβεσης (Τύπος F)	dB	≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20
Τύπος Οπτικής Ίνας	/	PM460 \| PM630 \| PM780 \| PM980 \| PM980 \| PM980 ή 1060
Μέγιστη Χειρισμός Ισχύος (CW)	W	0.02 \| 0.05 \| 0.5, 5, 10 ή 20 \| 0.5, 5 ή 20 \| 0.5, 5, 20 \| 0.5, 5, 20 \| 0.5, 5, 20
Διασταυρούμενη Παρεμβολή	dB	≥45
Απώλεια Επιστροφής	dB	≥45
Εφελκυστική Φόρτιση	N	≤5
Θερμοκρασία Λειτουργίας	°C	0~+60
Θερμοκρασία Αποθήκευσης	°C	-10~+75
Διάσταση Συσκευασίας	nm	70x28x26

Σημείωση:

1. Οι παραπάνω προδιαγραφές αφορούν τη συσκευή χωρίς σύνδεσμο. Εάν είναι με σύνδεσμο, η απώλεια εισαγωγής θα είναι 0.3dB υψηλότερη, η απώλεια επιστροφής θα μειωθεί κατά 5dB και ο λόγος απόσβεσης θα μειωθεί κατά 2dB.

2. Εάν υπάρχει εφαρμογή παλμών, βεβαιωθείτε ότι μας έχετε ενημερώσει για την ενέργεια παλμού και την κορυφαία ισχύ.

Διαστάσεις Συσκευασίας

Πληροφορίες Παραγγελίας

Παράμετρος	Επιλογές
① Θύρα	3=3 θύρες
② Μήκος Κύματος	532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Καθορισμός
③ Ευθυγράμμιση Άξονα	B=Και οι δύο άξονες λειτουργούν; F=Λειτουργεί ο αργός άξονας, ο γρήγορος άξονας μπλοκαρισμένος; N=Διατίθεται τύπος μη-PM
④ Χειρισμός Ισχύος	0L=0.5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Καθορισμός
⑤ Τύπος Οπτικής Ίνας	PM460; PM630; PM780; PM980; PM1060; S=Καθορισμός
⑥ Διαστάσεις Συσκευασίας	T2=70x28x26mm; S=Καθορισμός
⑦ Τύπος Καλωδίου	00=γυμνή ίνα; 09=900um χαλαρό σωλήνα
⑧ Μήκος Οπτικής Ίνας	08=0.8m; 10=1m; S=Καθορισμός
⑨ Τύπος Συνδέσμου	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Καθορισμός
⑩ Κορυφαία Ισχύς για Παλμό	00=Συνεχές Ρεύμα, 10=10kW, 20=20kW, SS=Καθορισμένο
