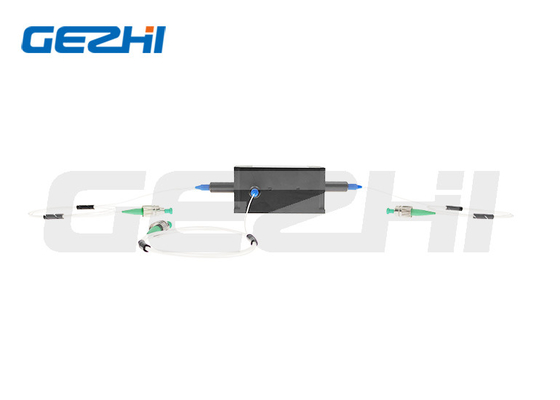

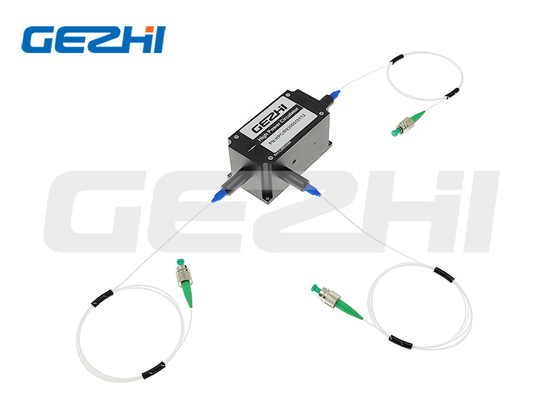

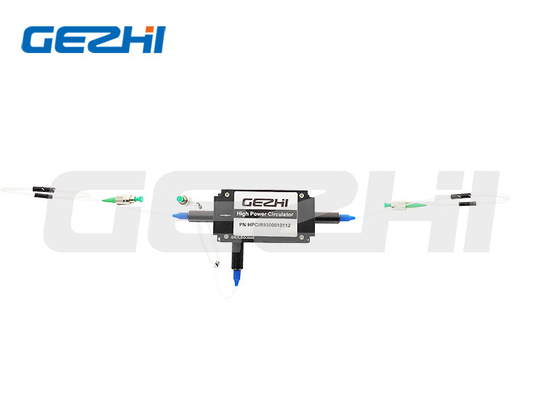

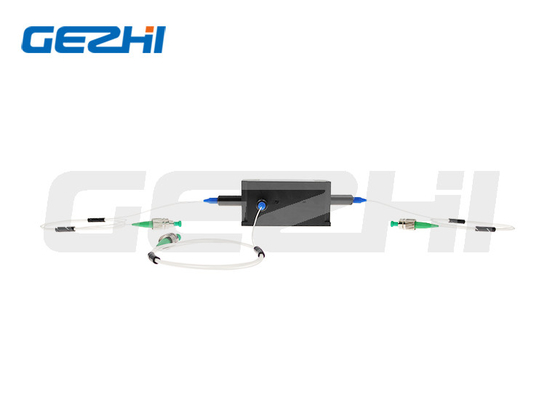

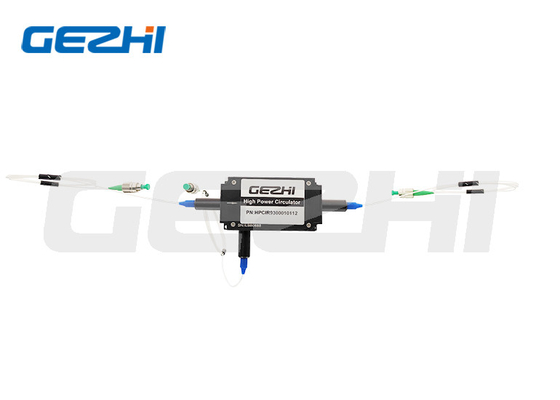

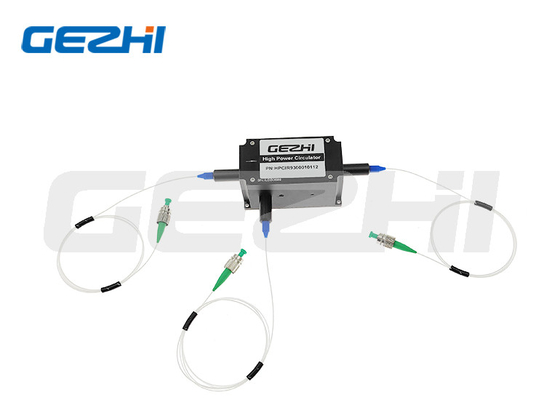

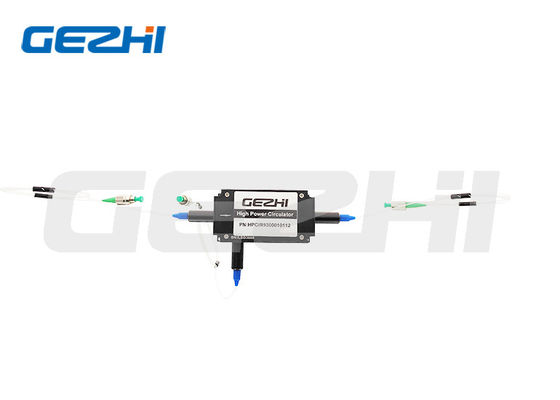

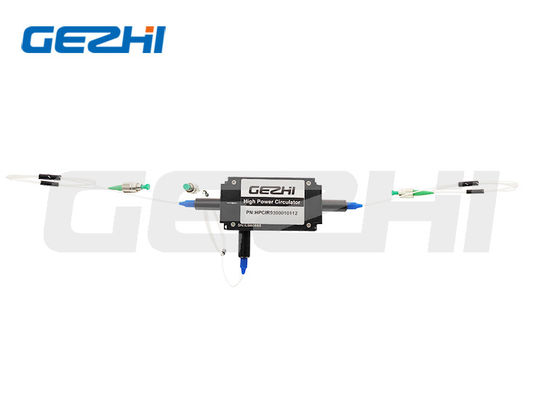

3 θύρες 1310/1480/1550nm 20W High Power Fiber Circulator για αισθητήρα και ενισχυτή ινών

Name: 3 θύρες 1310/1480/1550nm 20W High Power Fiber Circulator για αισθητήρα και ενισχυτή ινών
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 κυκλοφορητής ινών υψηλής δύναμης λιμένων
Price: 465.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	3 κυκλοφορητής ινών υψηλής δύναμης λιμένων
Μούβ:	1pc
τιμή:	US$250-US$680
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE RoHS,ISO9001

Τύπος θύρας:

λιμένας 3

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω:

Κυκλοφορητής ινών υψηλής δύναμης

3 κυκλοφορητής ινών λιμένων

Περιγραφή του προϊόντος

3 Θύρες Υψηλής Ισχύος Οπτικός Κυκλοφορητής 1310/1480/1550nm για Οπτικό Αισθητήρα

Επισκόπηση Προϊόντος

Υψηλής Αξιοπιστίας & Σταθερότητας 1310/1480/1550nm 3 Θυρών Υψηλής Ισχύος Οπτικός Κυκλοφορητής (έως 20W) για Οπτικό Αισθητήρα

Ο 3-θυρος Υψηλής Ισχύος SM Οπτικός Κυκλοφορητής 1310nm/1480nm/1550nm-30W είναι ένα συμπαγές, υψηλής απόδοσης εξάρτημα ανεξάρτητο από την πόλωση του φωτός που δρομολογεί τα εισερχόμενα σήματα από τη Θύρα 1 στη Θύρα 2, και τα εισερχόμενα σήματα της Θύρας 2 στη Θύρα 3. Οι οπτικοί κυκλοφορητές λειτουργούν ως δρομολογητές σήματος, μεταδίδοντας φως από μια είσοδο οπτικής ίνας σε μια έξοδο οπτικής ίνας, ενώ κατευθύνουν το φως που επιστρέφει κατά μήκος αυτής της εξόδου οπτικής ίνας σε μια τρίτη θύρα. Είναι ιδανικοί για εφαρμογές οπτικών λέιζερ και οργανολογίας υψηλής ισχύος.

Χαρακτηριστικά

Χαμηλή Απώλεια Εισαγωγής
Υψηλή Απώλεια Επιστροφής
Υψηλή Απομόνωση
Υψηλή Αξιοπιστία & Σταθερότητα

Εφαρμογές

Ενισχυτής EDFA & Raman
Οπτικός Αισθητήρας
Οπτικό Όργανο

Τεχνικές Προδιαγραφές

Παράμετρος	Μονάδα	Τύπος Α	Τύπος Β
Τύπος	-	Τύπος Α	Τύπος Β
Τύπος Θύρας	-	3 Θύρες
Κεντρικό Μήκος Κύματος	nm	1550, 1480, 1310
Εύρος Μήκους Κύματος Λειτουργίας	nm	±20
Τυπική Απώλεια Εισαγωγής στους 23℃	dB	0.7	0.6
Μέγιστη Απώλεια Εισαγωγής στους 23℃	dB	0.9	0.8
Τυπική Μέγιστη Απομόνωση στους 23℃	dB	46	30
Ελάχιστη Απομόνωση στους 23℃	dB	40	25
Ελάχιστος Λόγος Απόσβεσης στους 23℃ (Τύπος PM Fiber)	dB	20
Μέγιστη Απώλεια Εξαρτώμενη από την Πόλωση στους 23℃ (Τύπος SM Fiber)	dB	0.15
Ελάχιστη Διασταυρούμενη Παρεμβολή	dB	50
Ελάχιστη Απώλεια Επιστροφής στους 23℃	dB	50
Διαστάσεις Συσκευασίας (Ισχύς Εισόδου ≤5W)	mm	φ5.5x35
Διαστάσεις Συσκευασίας (Ισχύς Εισόδου ≤10W)	mm	70x12x8
Διαστάσεις Συσκευασίας (Ισχύς Εισόδου ≤20W)	mm	/	38x18.5x11.5
Μέγιστο Φορτίο Έλξης	N	5
Θερμοκρασία Λειτουργίας	℃	-5~+70
Θερμοκρασία Αποθήκευσης	℃	-40~+85

Με σύνδεση, η ισχύς χειρισμού είναι μόνο 1W, η IL είναι 0.3dB υψηλότερη, η RL είναι 5dB χαμηλότερη και η ER είναι 2dB χαμηλότερη.
Το κλειδί σύνδεσης είναι ευθυγραμμισμένο με τον αργό άξονα.

Διαστάσεις Συσκευασίας

Πληροφορίες Παραγγελίας

HPMCIR-1111-234-555-67-8-999-AABB (Τύπος PM Fiber)
HPICIR-1111-234-555-67-8-999-AABB (Τύπος SM Fiber)

1111 - Μήκος Κύματος: 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Καθορισμένο

2 - Τύπος Θύρας: 3=3-Θύρες

3 - Στάδιο: A=Τύπος Α, B=Τύπος Β

4 - Άξονας Εργασίας: F=Αργός άξονας μπλοκαρισμένος, N=Μη-PM

555 - Τύπος Οπτικής Ίνας: 001=PM1550, 002=PM1310, 008=SMF-28E, SSS=Καθορισμένο

6 - Διαστάσεις Συσκευασίας: 0=φ5.5x35mm, 1=70x12x8mm, 2=38x18.5x11.5mm, 3=50x28x14mm, S=Καθορισμένο

7 - Τύπος Pigtail: 0=γυμνή οπτική ίνα, 1=900μm χαλαρός σωλήνας

8 - Μήκος Οπτικής Ίνας: 0.8=0.8m, 1.0=1m, S=Καθορισμένο

999 - Τύπος Συνδέσμου: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Κανένα, S=Καθορισμένο

AA - Μέση Ισχύς: 01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=Καθορισμένο

BB - Μέγιστη Ισχύς: 00=Συνεχές Ρεύμα, 01=1kW, 02=2kW, 10=10kW, SS=Καθορισμένο
