| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 3-λιμένας οπτικός κυκλοφορητής |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

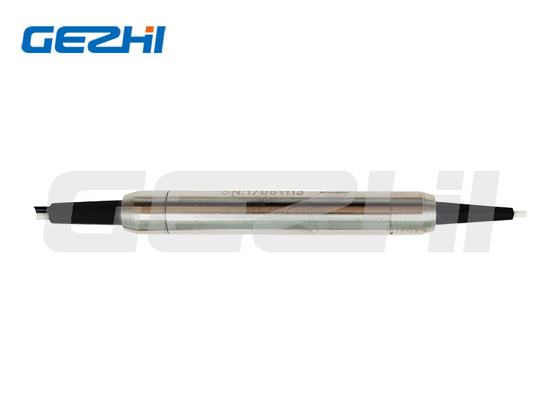

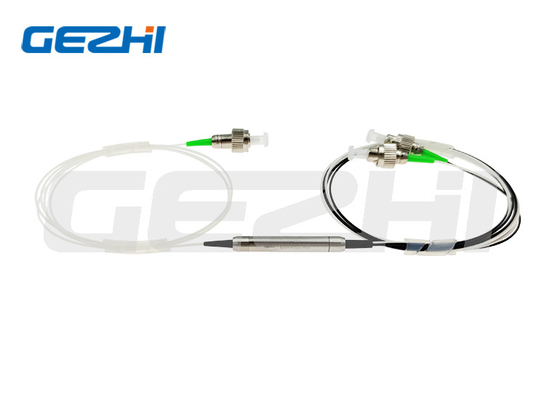

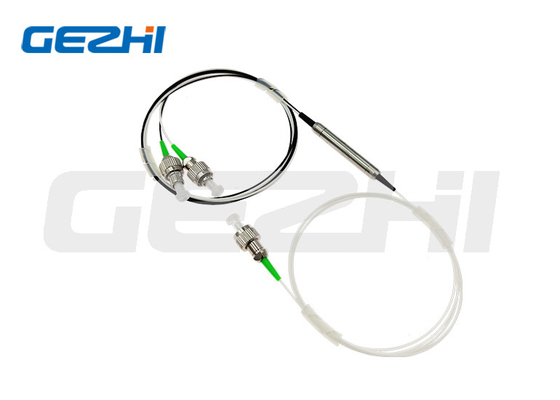

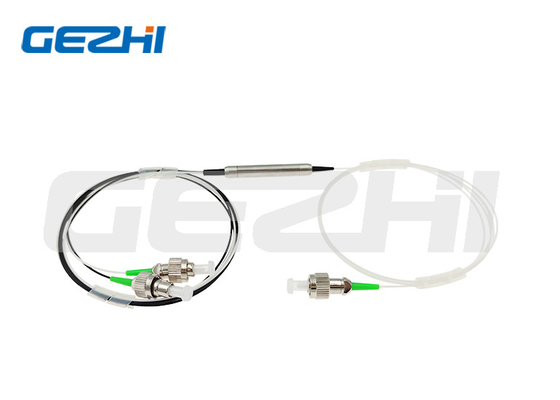

Χαμηλή πίσω ενότητα ινών 3 λιμένων αντανάκλασης οπτική κυκλοφορητική με το συνδετήρα FC
Περιγραφή προϊόντων
Οι οπτικοί κυκλοφορητές του Gezhi έχουν πολλές εφαρμογές στα οπτικά κυκλώματα και τα συστήματα οπτικών επικοινωνιών για τα αμφίδρομα οπτικά σήματα στους διαφορετικούς λιμένες.
Ένας οπτικός κυκλοφορητής είναι ένα ειδικό τμήμα οπτικών ινών που μπορεί να χρησιμοποιηθεί στα χωριστά οπτικά σήματα που ταξιδεύουν στις αντίθετες κατευθύνσεις σε μια οπτική ίνα, ανάλογη με τη λειτουργία ενός ηλεκτρονικού κυκλοφορητή. Ένας οπτικός κυκλοφορητής είναι μια συσκευή τρεις-λιμένων που σχεδιάζεται έτσι ώστε το φως που μπαίνει σε οποιοδήποτε λιμένα βγαίνει από τον επόμενο. Αυτό σημαίνει ότι εάν το φως μπαίνει στο λιμένα 1 εκπέμπεται από το λιμένα 2, αλλά εάν μερικά από το εκπεμπόμενο φως απεικονίζονται πίσω στον κυκλοφορητή, δεν βγαίνει από το λιμένα 1, αλλά αντ' αυτού βγαίνει από το λιμένα 3.
Εφαρμογές
Να πολλαπλασιάσει προσθέτω-πτώσης
Αισθητήρες ινών
Αμφίδρομα συστήματα μετάδοσης σημάτων
Αμφίδρομη άντληση
Συνδέοντας ευθύγραμμες χρωματικές συσκευές αποζημιώσεων διασποράς
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Χαμηλό PDL
Υψηλή απομόνωση καναλιών
Συμπαγής συσκευασία
Υψηλές αξιοπιστία & σταθερότητα
Οικονομικώς αποδοτικός
Προδιαγραφή
| Παράμετρος | Βαθμός Π | |
| Διαμόρφωση | Λιμένας 1 στο λιμένα 2 στο λιμένα 3 | |
| Μήκος κύματος λειτουργίας (NM) | 1310±30 ή 1550±30 ή 1585±30 | |
| Απομόνωση (DB) | Χαρακτηριστικός | 0,6 |
| Μέγιστος | 0,8 | |
| Χαρακτηριστική απομόνωση (DB) | ≥50 | |
| Ελάχιστη απομόνωση (DB) | ≥40 | |
| Διαγώνια συζήτηση (DB) | ≥50 | |
| Εξαρτώμενη απώλεια πόλωσης (DB) | <0> | |
| Διασπορά τρόπου πόλωσης | <0> | |
| Επιστροφής απώλεια (DB) | ≥50 | |
| Χειρισμός δύναμης (MW) | 500 | |
| Θερμοκρασία Opterating (℃) | -10~+75 | |
| Διάσταση συσκευασίας (χιλ.) | Φ5.5xL50 ή Φ5.5xL63 | |
Διάγραμμα εφαρμογής
Όπως η εικόνα παρουσιάζει: Ένας κυκλοφορητής βρίσκεται και στις δύο άκρες της ίνας. Κάθε κυκλοφορητής λειτουργεί για να προσθέσει ένα σήμα σε μια κατεύθυνση αφαιρώντας το σήμα σε άλλη. Δείτε το παράδειγμα στο αριστερό.
Ο κυκλοφορητής μπορεί να χρησιμοποιηθεί για να στείλει τα οπτικά σήματα μέσω μιας ενιαίας ίνας σε δύο κατευθύνσεις.
|
|
