| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | Καλώδιο μπαλωμάτων MPO OM4 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

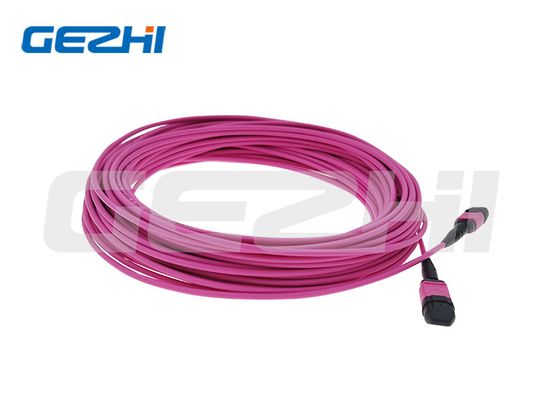

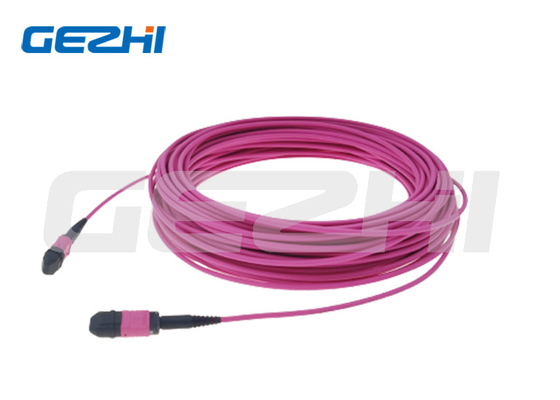

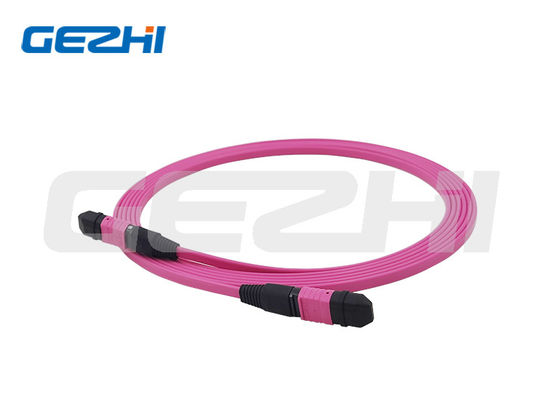

Το πολλαπλάσιο μήκος καλωδίων μπαλωμάτων τρόπου MPO OM4 προϊόντων FTTH μπορεί να είναι προσαρμοσμένη απώλεια εισαγωγής
Επισκόπηση προϊόντων
|
Τα σκοινιά μπαλωμάτων χρησιμοποιούνται για να παρέχουν την οπτική σύνδεση για την ηλεκτρονική οπτικών ινών. Η χρήση του σκοινιού μπαλωμάτων παρέχει μια γρήγορη και εύκολη μέθοδο για τα μπαλώματα ινών στα κέντρα δεδομένων, τα άνω άκρα, τις κυψελοειδή πλήμνες και τα κεντρικά γραφεία. Το σκοινί μπαλωμάτων μπορεί να χρησιμοποιηθεί στη διασύνδεση ή να διαγώνιος-συνδέσει την πορεία που συνδέει τις εισερχόμενες ίνες με τον ηλεκτρονικό εξοπλισμό και που παρέχει την επιδιόρθωση μέσα στις πορείες ινών. Τα σκοινιά μπαλωμάτων περιλαμβάνουν τις συνελεύσεις simplex, ντούμπλεξ και πολυ-ινών.
Τα καλώδια μπαλωμάτων Gezhi κατασκευάζονται και εξετάζονται σύμφωνα με τους βιομηχανικά τυποποιημένους της TIA 604 (FOCIS), IEC 61754 και YD/T. OM1, τύποι ινών OM2, OM3, OM4, OM5 ή OS2 για να ικανοποιήσει την απαίτηση Gigabit Ethernet, 10 Gigabit Ethernet και κανάλι ινών υψηλής ταχύτητας. Κάθε λήξη μέσω της αυστηρής δοκιμής παραμέτρου για να εξασφαλίσει τον υψηλότερο στην απόδοση δικτύων. |
Πρότυπα συνδετήρων
Sc: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ΚΑΙ JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ΚΑΙ JIS C5973.
FC: EIA ΤΟ /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ΚΑΙ JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. Iec61754-2 και JIS C5973 κ.λπ.
MU: TIA/EIA-604-3A, GR-326.NTT-MU, JIS ΚΑΙ IEC.
MTRJ: TIA/EIA, FOCIS12, GR-326. IEC ΚΑΙ JIS C5973.
Οπτικές προδιαγραφές
| Συνδετήρας |
SC, LC, FC, ST, E2000, MU, MTRJ, LX.5, DIN, D4 |
Σακάκι OD (χιλ.) |
1.2x2.5, 1.6x3.3, 1.73.5, 1.8x3.7 2.0x4.1, 2.44.9, 2.6x5.3, 2.8x5.7 |
| Τρόπος ινών | 9/125μm, 50/125μm, 62.5/125μm, | Χρώμα σακακιών |
SM: Κίτρινος/μπλε/λευκό OM1&OM2: Πορτοκάλι OM3: Aqua OM4: Aqua/η ιώδης Magenta |
| Πολωνικά | PC, UPC, APC | Μήκος κύματος |
SM: 1310/1550nm ΚΚ: 850nm |
| Τύπος καλωδίων | Ντούμπλεξ φερμουάρ-σκοινιού (σύκο 8 ντούμπλεξ) | Υλικό σακακιών | LSZH/PVC/OFNR/OFNP |
| Απώλεια εισαγωγής | ≤0.3dB (βαθμός Γ IEC) | Απώλεια εισαγωγής | ≤0.12dB (βαθμός Β IEC) |
| Επιστροφής απώλεια |
SM UPC ≥ 50dB (λ.) SM APC ≥ 60dB (λ.) ΚΚ P ≥ 35dB (λ.) |
&Vibration ανταλλαξιμότητας | ≤0.2dB |
| Λειτουργούσα θερμοκρασία | -40~75°C | Θερμοκρασία αποθήκευσης | -45~85°C |
Γεωμετρική προδιαγραφή (για το ειδικό αίτημα)
| Στοιχεία | Συνδετήρας | Τέλος-πρόσωπο PC | APC τέλος-πρόσωπο |
| Ακτίνα της κυρτότητας | SC/FC/ST | 10~25 χιλ. | 5~12 χιλ. |
| LC/MU | 7~25 χιλ. | 5~15 χιλ. | |
| Όφσετ κορυφών | ≤50 um | ||
| Σφαιρικό ύψος ινών | +/- 100 NM | ||
| Γωνιακό όφσετ | - | 8°± 0.5° | |
|
|
