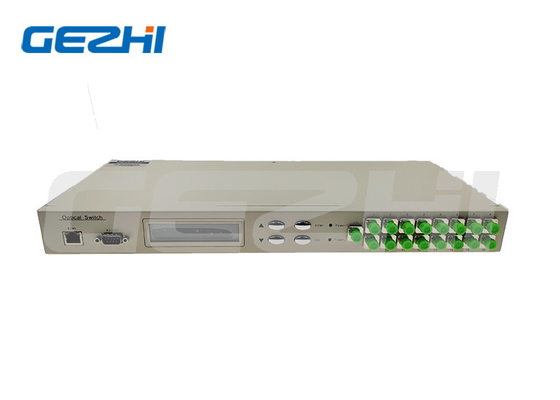

Οπτική ίνα 1x16 MEMS Οπτικός διακόπτης Rackmount για αυτόματη μέτρηση
Περιγραφή του προϊόντος
1xN MEMS Οπτικός διακόπτης Rackmount
Οι οπτικοί διακόπτες MEMS του GEZHI®, βασίζονται στην ενσωματωμένη τεχνολογία MEMS πυριτίου και είναι διαθέσιμοι σε πολλαπλό κανάλι 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 έως 1x256 και μήτρα MxN Mems οπτικός διακόπτης 8x8Στο εσωτερικό του πακέτου διακόπτη υπάρχει και ο συνδεδεμένος οδηγός CMOS/TTL.Η σειρά των οπτικών διακόπτες MEMS μπορεί να ελεγχθεί μεμονωμένα και είναι αμφίδρομη, έτσι ώστε να μπορούν να χρησιμοποιηθούν είτε σε προσανατολισμό 1xN είτε Nx1.
Οι οπτικοί διακόπτες MEMS 1xN της GEZHI προσφέρουν εξαιρετικές οπτικές επιδόσεις, υψηλή αξιοπιστία σε πολύ μακρά διάρκεια ζωής.αεροδιαστημικές και άλλες απαιτητικές εφαρμογές.
Χαρακτηριστικά
1.SerialNet, υψηλή αξιοπιστία, υψηλή σταθερότητα
2Οπτική οθόνη, βολική λειτουργία
3Διαφανές σήμα μετάδοσης, υψηλή σταθερότητα και αξιοπιστία
4Το κανάλι και το χρονικό διάστημα της αυτόματης σάρωσης μπορούν να ρυθμιστούν
5.RS232 Έλεγχος και τηλεχειρισμός RJ45 Ethernet
Εφαρμογές
1.FITL
2.Αυτόματη μέτρηση
3Οπτικό Δίκτυο Απομακρυσμένη Παρακολούθηση
Προδιαγραφές
| Παράμετρος | Μονάδα | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| Περιοχή μήκους κύματος | nm | 850/1310 για MM ή 1260~1650 για SM ή προσαρμοσμένα | |||||||
| Δοκιμαστικό μήκος κύματος | nm | 850/1310, 1310/1550 ή προσαρμοσμένα | |||||||
| Απώλεια εισαγωγής (μέγιστη) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
| Επιστροφή απώλειας | dB | ΜΜ ≥ 30, SM ≥ 45 | |||||||
| Διασταυρούμενη ακοή | dB | ΜΜ ≥ 30, SM ≥ 45 | |||||||
| ΠΔΛ | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| Επαναληψιμότητα | dB | ≤0.02 | |||||||
| Ώρα αλλαγής | ms | ≤ 8 (Προκείμενη διώρυγα) | |||||||
| Οπτική ισχύς | mW | ≤ 500 | |||||||
| Τύπος ινών | Εμ... | 9/125 | |||||||
| Συνδετήρας | / | FC, SC, LC, ST, SMA ή προσαρμοσμένα | |||||||
| Πύλη ελέγχου | / | RJ45 & RS232 ή προσαρμοσμένο | |||||||
| Ηλεκτρική τροφοδοσία λειτουργίας (τύπος πρίζας) | V | Δυναμικό ρεύματος: | |||||||
| Θερμοκρασία λειτουργίας | °C | -10~+60 | |||||||
| Θέρμανση αποθήκευσης | °C | -40~+85 | |||||||
| Δείκτης θήκης | χμ | 1U L483XW230XH44.5 (έως 32 κανάλια) προσαρμογή είναι διαθέσιμη. | |||||||
| Η προσαρμογή 2U L483XW230XH89 (έως 128 κανάλια) είναι διαθέσιμη. | |||||||||
| Η προσαρμογή 3U L483XW230XH133.5 (έως 256 κανάλια) είναι διαθέσιμη. | |||||||||
Σχεδίαση

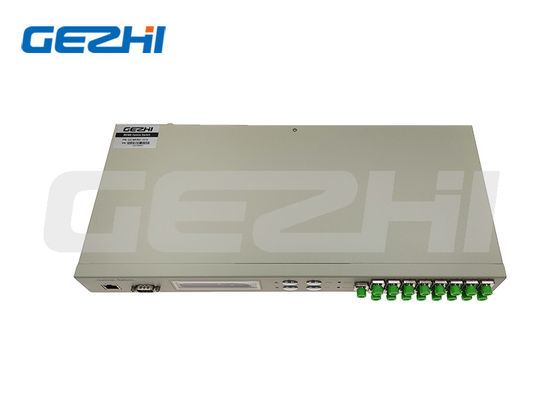

1x128 MEMS Οπτικές ίνες διακόπτες Rackmount μπροστινό πάνελ

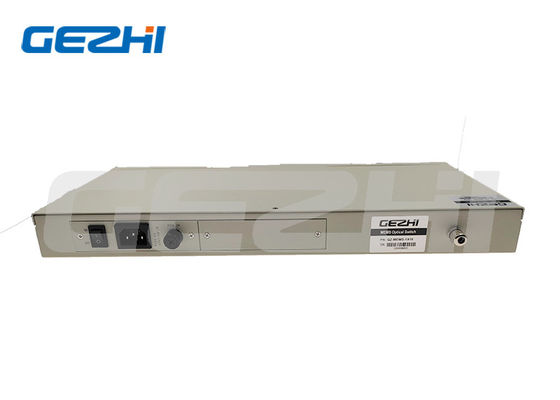

1x128 MEMS οπτική ίνα μετακινήτες πίσω πίνακα
Οπτική διαδρομή
Πληροφορίες παραγγελίας MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | Τρόπος | Διάστημα κύματος | Πακέτο | Τύπος ινών | Ηλεκτρική τροφοδοσία | Συνδετήρας |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Ειδικότητα |
S=SM Ε = ΜΜ |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Προσδιορίστε |
1U=1U Rackmount 2U=2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Προσδιορίστε |
M5=50/125 M6=62,5/125 S9=9/125 S=Προσδιορίστε |
AC=μονό 85~265V Συνεχής ρεύμα = 36~72V AA=Δύο 85~265V DD=Δύο 36~72V ΔΕ = AC85~265V+DC36~75V |
00=Καμία FP=FC/UPC Επικαιροποίηση SP=SC/UPC ΑΕ = ΑΕ/ΑΕΠ LP=LC/UPC ΑΕ = ΑΕΠ/ΑΠ S=Προσδιορίστε |
