Χρήση: | FTTH FTTA FTTX | Δίκτυο: | 4G |
---|---|---|---|
Ονομασία προϊόντος: | 62.5/125um 650nm Δαχτυλίδι Δαχτυλίας | Πυρήνας ινών: | 62.5um |
Δυμετρικό υλικό για επικάλυψη ινών: | 125um | Τύπος συνδέσμου: | SC FC LC ST MU κ.λπ. ή χωρίς |
Ύφος συσκευασίας: | ΚΙΒΩΤΙΟ ABS | ||
Υψηλό φως: | Χωριστής πολυμέτρων FTTX,Διαχωριστής ινών πολυμέτωπου 650nm,Χωρισμός πολυτρόπων FTTX |

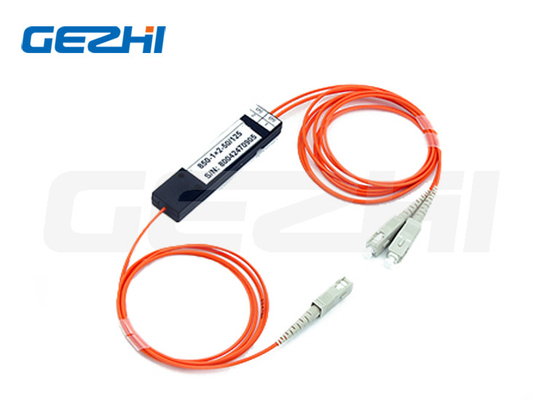

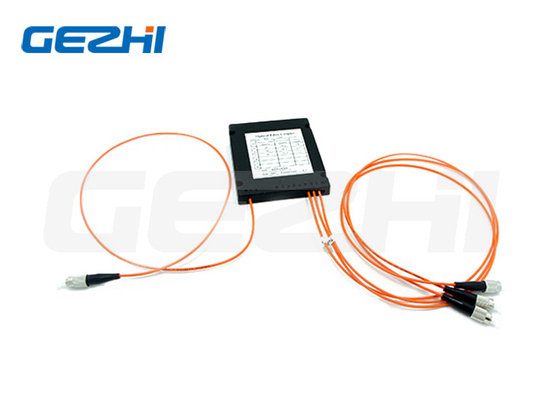

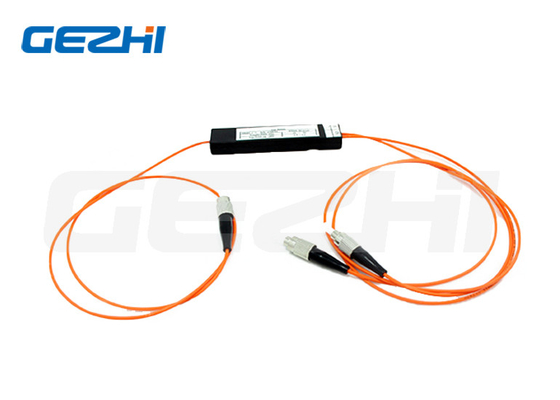

Φαρμακευτική πολυμέθοδος MM 62.5/125um 650nm 50/50 σύνδεσμος οπτικής ινών
Περιγραφή του προϊόντος
Ο σύνδεσμος Fused Biconic Taper (FBT), που ονομάζεται επίσης FBT splitter, βασίζεται στην παραδοσιακή τεχνολογία, είναι η σύνδεση δύο ή περισσοτέρων οπτικών ινών.και στη συνέχεια τραβήξτε τον κώνο μηχανή λιώσει τεντώνοντας, και σε πραγματικό χρόνο παρακολούθηση της αλλαγής της αναλογίας, φασματικές απαιτήσεις αναλογίας μετά την τήξη τέντωμα, μια πλευρά διατηρούν μια ενιαία ίνα (το υπόλοιπο της κοπής) ως είσοδο,Το άλλο άκρο είναι μια έξοδος πολλών καναλιών..
Ως ένα από τα βασικά στοιχεία για τα δίκτυα GPON FTTx, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossΟι σύνδεσμοι FBT είναι σχεδιασμένοι για διαχωρισμό ισχύος και πρόσβαση σε εξοπλισμό τηλεπικοινωνιών, δίκτυο CATV και εξοπλισμό δοκιμών.
Προδιαγραφές
Παράμετρος | Πολυδιάστατοι συσσωρευτές τυποποιημένων ινών | |
Ποσοστό ζεύξης (%) | 50/50 | |
Αξία | Π βαθμός | Ένα βαθμό |
Υπερβολική απώλεια (Τυπική) (dB) | 0.7 | 1.0 |
Μέγιστη απώλεια εισαγωγής (dB) | 4.2 | 4.5 |
Ομοιομορφία (μέγιστο) (dB) | 0.6 | 0.8 |
Οδηγικότητα (min) (dB) | 35 | |
Λειτουργικό μήκος κύματος ((nm) | 800-1600 | |
Κεντρικό μήκος κύματος (nm) | 850 ή 1310 ή 1550 | |
Θερμοκρασία λειτουργίας ((°C) | -20~+85 | |
Τύπος ινών | Πολυδιάστατο 50/125, 62.5/125 της Corning | |
μήκος ουράς χοιροειδούς από ίνες (m) | 1 m ή μήκος προσαρμοσμένο | |
Διαμόρφωση λιμένων | 1 × 2 ή 2 × 2 | |
Μέγεθος (mm) | Πακέτο D,E,G |
Διάγραμμα μετατροπής αναλογίας ζεύξης/αποθέσεως απώλειας
Ποσοστό ζεύξης | Απώλεια εισαγωγής | |
Ποσοστό ζεύξης (%) | Πρωταθλήτρια βαθμίδα | Ένα βαθμό |
40/60 | 5.2/3.3 | 5.6/3.7 |
30/70 | 6.5/2.6 | 7.0/3.0 |
20/80 | 8.4/2.0 | 8.8/2.5 |
10/90 | 11.8/1.5 | 12.3/2.0 |
*Μετρώνται υπό συνθήκες σταθερής λειτουργίας με φωτεινή πηγή LED.
Μέγεθος πακέτου και στυλ χοιροπέδου
Στυλ " Pigtail ": | |
Πακέτο D,E: | 250um γυμνές ίνες |
Πακέτο F | 250 μμ γυμνή ίνα ή 900 μμ χαλαρό σωλήνα |
Πακέτο G,H,I,J: | Καλώδιο 2mm, 3mm ή χαλαρό σωλήνα 900um |
Η σχετική εικόνα της απώλειας εισαγωγής και του μήκους κύματος, θερμοκρασίας
Χαρακτηριστικά
1.Μικρές Υπερβολικές Απώλειες
2Ομοιόμορφη Διαίρεση Δύναμης
3- Ακατάλληλο πακέτο.
4Περιβαλλοντική και μηχανική σταθερότητα
Εφαρμογές
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2Παθητικά οπτικά δίκτυα (PON)
3Δίκτυα τοπικής περιοχής (LAN)
4.CATV Συστήματα Ενίσχυσης,
5Σύστημα παρακολούθησης
