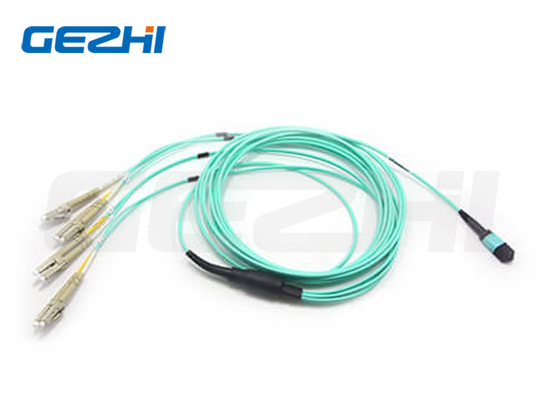

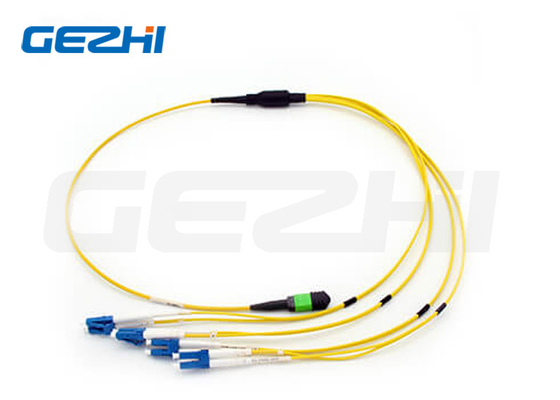

Συνδετήρας |
Διάδρομος ινών |
|
|
Δυναμικές συνδέσεις MPO |
8 Φυτικές ίνες |
Σημείωση: Ο θηλυκός σύνδεσμος πρέπει να συνδέεται με τον αρσενικό τύπο σύνδεσμου. |
Συνδετήρας |
Αναφορά |
Λεπτομέρειες κατοικίας |
Μονότροπος MPO |
Δελτίο ΕΚ 61754-7 |
SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)
|
MPO Multimode |
Δελτίο ΕΚ 61754-7 |
OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (standard loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)
|
· Ακολουθεί το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; συμμορφώνεται με το TIA-604-5 ((FOCIS5)
· Διαρθρωμένη καλωδίωση σύμφωνα με την ΤΙΑ-568-C
· Συμμόρφωση με το κανάλι 10G
· 40G και 100G IEEE 802.3
Άλλοι συνδετήρες βιομηχανικό πρότυπο:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 και JIS C5973.
Η ΕΤΑ/ΕΥΑ, η FOCIS10, η GR-326 ΕΥΑ/ΕΥΑ-604-10, η IEC61754-20 και η JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 και JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 και JIS C5973 κλπ.
E2000: IEC61754-15
Διαθέσιμα για:
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Δείκτης τρισδιάστατης παρεμβολής MPO
Άρθρο (IEC-61300-3-30) |
Ελάχιστο |
Μέγιστο |
Ράδιο καμπυλότητας (mm) |
ROC-X ((ABS) |
2000 |
|
ROC-Y ((ABS) |
50 χιλιοστά |
|
Γωνία |
Γωνία Χ |
-0,2° |
-0,2° |
Γωνία-Y |
ΑΕΠ |
70,85° |
80,15° |
ΕΠ |
-0,2° |
-0,2° |
Υψόμετρος ινών (nm) |
1000nm |
3500nm |
Μαξ.Δ.Χ. Όλες οι ίνες: |
- 300nm |
300nm |
Ντ.Ατζ: |
- 300nm |
300nm |
Ντ. Αβ Φάιμπερ: |
- 300nm |
300nm |
Κεντρικό Ντιπ: |
ΣΜ |
Α/Χ |
Α/Χ |
ΜΜ |
- 200nm |
300nm |
Δείκτης παρεμβολής 3D γεωμετρίας άκρου της επιφάνειας
Άρθρα |
Συνδετήρας |
PC Τελική όψη |
APC Τελική όψη |
Ράδιο καμπυλότητας |
Ακαδημαϊκή |
10 ~ 25 mm |
5 ~ 12 mm |
ΑΕ/ΜΕ |
7 ~ 25 mm |
5 ~ 15 mm |
Αντιστοιχία κορυφής |
≤ 50 μm |
Σφαιρικό ύψος ινών |
+/- 100 nm |
Στροφή γωνίας |
- Τι; |
8°± 0,5° |
Τελική ποιότητα της επιφάνειας (SM)
Ζώνη |
Περιοχή (μm) |
Γδαρμένες |
Ελαττώματα |
Αναφορά |
Α: Κέντρο |
0 έως 25 |
Κανένα |
Κανένα |
IEC 61300-3-35:2015 |
Β: Καθαρισμός |
25 έως 115 |
Κανένα |
Κανένα |
Γ: Συλλέκτης |
115 έως 135 |
Κανένα |
Κανένα |
D: Επικοινωνία |
135 έως 250 |
Κανένα |
Κανένα |
Ε: Άλλος σιδηροτροχός |
Κανένα |
Κανένα |
Τελική ποιότητα της επιφάνειας (MM)
Ζώνη |
Περιοχή (μm) |
Γδαρμένες |
Ελαττώματα |
Αναφορά |
Α: Κέντρο |
0 έως 65 |
Κανένα |
Κανένα |
IEC 61300-3-35:2015 |
Β: Καθαρισμός |
65 έως 115 |
Κανένα |
Κανένα |
Γ: Συλλέκτης |
115 έως 135 |
Κανένα |
Κανένα |
D: Επικοινωνία |
135 έως 250 |
Κανένα |
Κανένα |
Ε: Άλλος σιδηροτροχός |
Κανένα |
Κανένα
|
Σχεδίαση καλωδίων
