8CH DWDM μονάδα 2In1 Rack με διπλή ίνα DWDM mux Παθητικά φίλτρα 1x8 Δικτυακά κανάλια
Το DWDM (Dense Wavelength Division Multiplexing) είναι ένας συνδυασμός ενός συνόλου οπτικών μήκων κύματος που μπορούν να μεταδοθούν με μία ίνα.Αυτή η μονάδα DWDM που ξεκίνησε από την GEZHI Photonics βασίζεται στην τεχνολογία της λεπτής επικαλύψεως.Πρόκειται για μια τεχνολογία λέιζερ που χρησιμοποιείται για την αύξηση του εύρους ζώνης σε υφιστάμενα δίκτυα οπτικών ινών, επιτρέποντας στα δίκτυα οπτικών ινών να μεταδίδουν σήματα πολλών μήκων κύματος ταυτόχρονα.
Η GEZHI Photonics παρέχει πλήρη γκάμα DWDM Mux Demux με προσαρμοσμένο κανάλι, μήκος κύματος, ισχύ, τύπο ινών και τύπο συνδέσμου.
| Μικρή απώλεια εισαγωγής |
| Υψηλή Απομόνωση |
| Υψηλή σταθερότητα και αξιοπιστία |
| Βιομηχανική θερμοκρασία λειτουργίας |
| (-40~+80°C)διαθέσιμα) |
| Προσαρμοσμένος τύπος πακέτου |
| Τύπος από ανοξείδωτο χάλυβα, κιβώτιο ABS, μονάδα ABS Plug-in, υπόστεγο LGX, ράκο |
Προδιαγραφές
|
Παράμετρος
|
Μονάδα
|
8+1CH DWDM Mux+Demux
|
|
Αριθμός καναλιού
|
- Δεν ξέρω.
|
8+1CH
|
|
Επιχείρηση μήκος κύματος
|
nm
|
C53~C60+Αναβάθμιση+1% θύρα ελέγχου
|
|
Κεντρικό μήκος κύματος του καναλιού
|
nm
|
Δίκτυο ITU-T @ DWDM
|
|
Διάδρομος διασταύρωσης
|
nm
|
0.8 (100Ghz)
|
|
Απώλεια εισαγωγής @PB
|
dB
|
< 2.8
|
|
Mux 1% παρακολούθηση
|
dB
|
< 24.3
|
|
Παρακολούθηση Demux 1%
|
dB
|
< 21.5
|
|
Απομόνωση @ Παρακείμενο Διάδρομο
|
dB
|
> 30
|
|
Απομόνωση @Δεν παρακείμενα κανάλια
|
dB
|
> 34
|
|
Απομόνωση @Reflect Channel
|
dB
|
>15
|
|
Περσόγραφο Ripple
|
dB
|
< 0.5
|
|
Απώλεια που εξαρτάται από την πόλωση
|
dB
|
< 0.15
|
|
Διασκορπισμός κατάστασης πόλωσης
|
σπ
|
< 0.1
|
|
Κατευθυντικότητα και απώλεια επιστροφής
|
dB
|
Οδηγικότητα: >50 Απώλεια απόδοσης: >45
|
|
Διαχείριση ισχύος
|
mW
|
< 500
|
|
Συνδετήρας
|
- Δεν ξέρω.
|
SC/UPC ή προσαρμοσμένο
|
|
Τύπος ινών
|
- Δεν ξέρω.
|
SMF-28e ή προσαρμοσμένο
|
|
Θερμοκρασία λειτουργίας
|
°C
|
-20 ~ +70
|
|
Θέρμανση αποθήκευσης
|
°C
|
-40 ~ +85
|
|
Μέγεθος πακέτου
|
χμ
|
4 κουλοχέρη 19" 1U Rackmount
|
|
Τα δίκτυα GEZHI Double Fiber DWDM mux Passive Filters 1x8 Channels προσφέρουν λύσεις DWDM τερματικού υψηλής χωρητικότητας για επέκταση δικτύου.Αυτό το δίκτυο διπλών ινών DWDM mux Passive Filters 1x8 Channels χρησιμοποιείται για μετάδοση μεγάλων αποστάσεων όπου τα μήκη κύματος είναι πακεταρισμένα στενά μαζί στην ζώνη C σε δίκτυο 100GHz (0Το δίκτυο διπλών ινών DWDM mux Passive Filters 1x8 Channels είναι διαφανές με πρωτόκολλο και είναι κατάλληλο για εφαρμογές όπως SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fibre Channel, CATV, FTTx,κλπ..

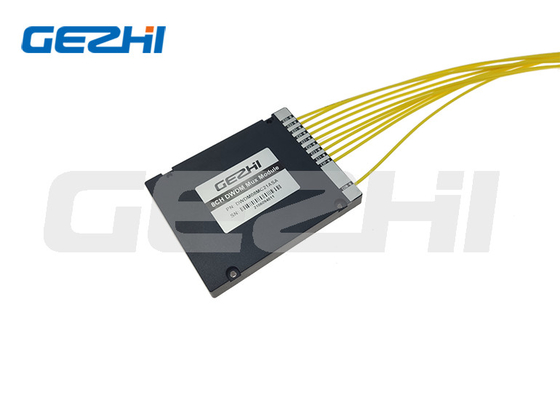

Διπλό ίνες DWDM mux Παθητικά φίλτρα 1x8 Δικτυακά κανάλια

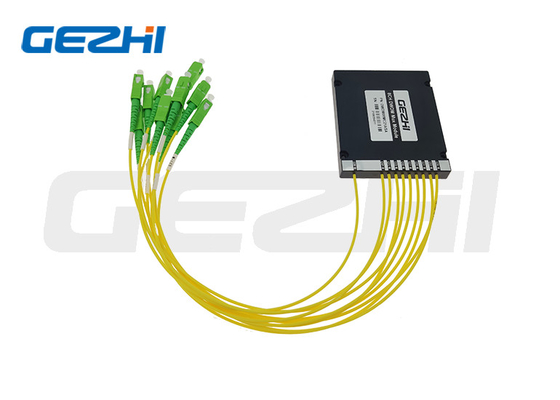

8 κανάλια Οπτική Multiplexer Οπτική Παθητική DWDM Mux Μονούλες

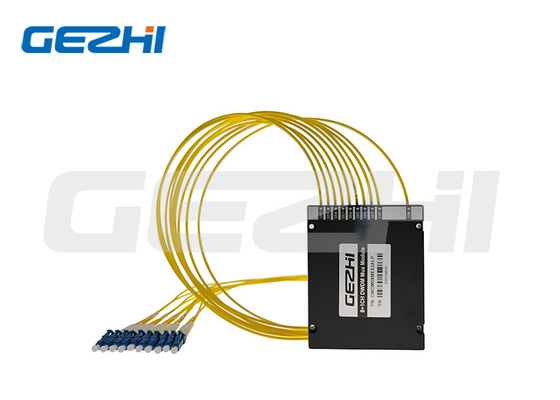

Δύο ίνες DWDM
Πληροφορίες παραγγελίας
|
CWDM
|
Αριθμός καναλιών
|
Διαμόρφωση
|
Πρώτο κανάλι
|
Τελευταίο κανάλι
|
Τύπος μονάδας
|
Τύπος καλωδίου
|
μήκος ινών
|
Συνδετήρας
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
.....
16=16CH
17=17CH
18=18CH
.....
|
M=Mux
D=Demux
Α=Mux+Demux
|
27=1270
29=1290
.....
47=1470
S=Προσδιορίστε
|
27=1270
29=1290
.....
47=1470
S=Προσδιορίστε
|
Α1=ΑΒΣ κουτί 100x80x10mm
Α2=ΑΒΣ κουτί 120x80x18mm
Α3=ΑΒΣ κουτί 140x115x18mm
Το L1=LGX 129*29*130mm
L2=LGX εισάγεται σε ράφι 2 slots
L4=LGX εισάγεται σε ράφι 4 slots
R1=19" 1 U Rack
R2=2 slot 19′′1U Rack
R4=4 slot 19′′1U Rack
S=Προσδιορίστε
|
09=900um χαλαρό σωλήνα
20=2,0 mm
30=3,0 mm
|
05=0,5m
10=1,0m
15=1,5m
S=Προσδιορίστε
|
00=κανένα
LP=LC/UPC
ΑΕ = ΑΕΠ/ΑΠ
SP=SC/UPC
ΑΕ = ΑΕ/ΑΕΠ
FP=FC/UPC
Επικαιροποίηση
S=Ειδικό
|
