Επισκόπηση προϊόντων της υψηλής δύναμης WDM ΠΡΩΘΥΠΟΥΡΓΟΥ φίλτρο
Χαμηλή πόλωση υψηλής δύναμης απώλειας εισαγωγής που διατηρεί WDM φίλτρων (μέχρι 20W) για το σύστημα CATV

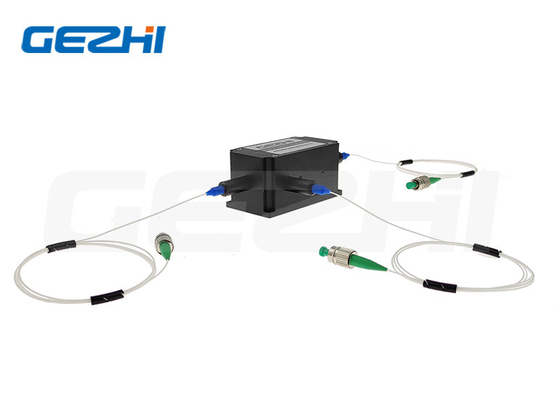

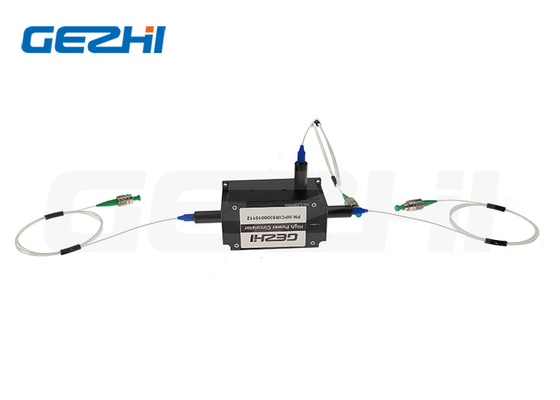

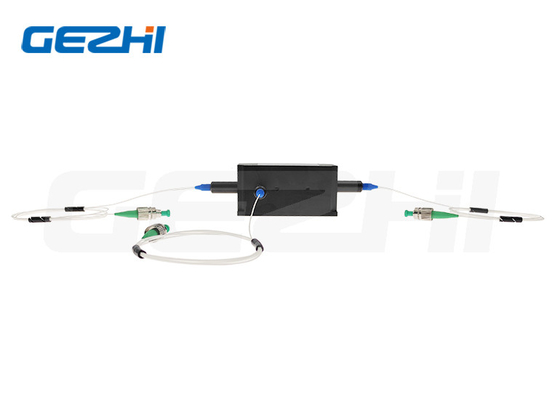

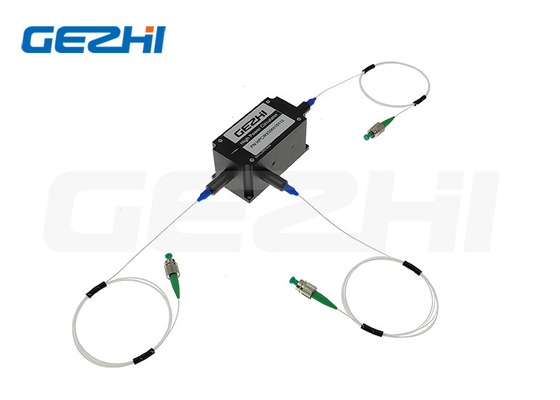

Υψηλή δύναμη WDM ΠΡΩΘΥΠΟΥΡΓΟΥ φίλτρο
Η πόλωση υψηλής δύναμης GEZHI που διατηρεί WDM φίλτρων είναι ένας συνδυασμός ενός πολυδιαυλωτή τμήματος μήκους κύματος. Όλες οι ίνες εισαγωγής και παραγωγής είναι διατήρηση πόλωσης. Αυτό το προϊόν έχει εξαιρετικά - χαμηλή απώλεια εισαγωγής, υψηλή σταθερότητα και αξιοπιστία, υψηλή απομόνωση, και υψηλή επιστροφής απώλεια. Αυτό το προϊόν προσφέρει την ενσωματωμένη λύση στο σύστημα CATV, ενότητα CWDM/DWDM, εφαρμογή δικτύων EPON/GPON με το συνδυασμό περισσότερων λειτουργιών σε μια πολύ συμπαγή συσκευασία.
|
Χαρακτηριστικά γνωρίσματα & εφαρμογές της υψηλής δύναμης WDM ΠΡΩΘΥΠΟΥΡΓΟΥ φίλτρο
Χαρακτηριστικά γνωρίσματα:
•Χειρισμός υψηλής δύναμης
•Χαμηλή απώλεια εισαγωγής
•Υψηλή επιστροφής απώλεια
•Υψηλές αξιοπιστία & σταθερότητα
Εφαρμογές:
•Σύστημα CATV
•CWDM/DWDM ενότητα
•EPON/GPON δίκτυα
Προδιαγραφές της υψηλής δύναμης WDM ΠΡΩΘΥΠΟΥΡΓΟΥ φίλτρο
Παράμετροι |
Μονάδα |
Τιμές |
Τύπος |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
Μήκος κύματος μετάδοσης |
NM |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
Μήκος κύματος αντανάκλασης |
NM |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
Μέγιστη απώλεια εισαγωγής σε 23℃ |
Κανάλι μετάδοσης |
DB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
Κανάλι αντανάκλασης |
DB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
Ελάχιστο @Reflection απομόνωσης μετάδοσης avelength |
DB |
30 |
30 |
30 |
30 |
25 |
Ελάχιστο @Transmission απομόνωσης αντανάκλασης avelength |
DB |
15 |
15 |
15 |
15 |
12 |
Μέγιστη λειότητα καναλιών |
DB |
0,4 |
Ελάχιστη αναλογία εξάλειψης
σε 23℃
|
Κανάλι μετάδοσης |
DB |
20 |
|
Κανάλι αντανάκλασης |
DB |
18 |
Μέγιστη θερμική σταθερότητα μήκους κύματος |
nm/℃ |
0,003 |
Μέγιστη θερμική σταθερότητα απώλειας εισαγωγής |
dB/℃ |
0,005 |
Λεπτό επιστροφής απώλειας σε 23℃ |
DB |
50 |
Μέγιστος χειρισμός δύναμης (CW) |
W |
1, 3, 5, 10, 20 ή διευκρινισμένος |
Μέγιστο εκτατό φορτίο |
Ν |
5 |
Λειτουργούσα θερμοκρασία |
℃ |
0~+70
|
Θερμοκρασία αποθήκευσης |
℃ |
-40~+85 |
Με τους συνδετήρες, η διαχειριζόμενη δύναμη είναι 1W μόνο, το IL είναι 0.3dB υψηλότερο, RL είναι 5dB χαμηλότερα, και το ER είναι 2dB χαμηλότερα. |
Το κλειδί συνδετήρων ευθυγραμμίζεται στον αργό άξονα. |
|
|
Διάσταση συσκευασίας
Πληροφορίες Odering της υψηλής δύναμης WDM ΠΡΩΘΥΠΟΥΡΓΟΥ φίλτρο
Hpmfwdm-1111-23-444-555-67-8-999-AABB (τύπος ΠΡΩΘΥΠΟΥΡΓΟΎ ίνα)
Hpfwdm-1111-23-444-555-67-8-999-AABB (τύπος ινών SM)
1111 - Μήκος κύματος: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
2 - Τύπος αντλιών: |
F=Forward, B=Backward |
3 - Άξονας εργασίας για τη διαδρομή σημάτων: |
Άξονας B=Both που λειτουργεί, άξονας F=Fast που εμποδίζεται |
444 - Τύπος ινών για τη COM & το πέρασμα: |
001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
555 - Τύπος ινών για το REF: |
001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
6 - Διαστάσεις συσκευασίας: |
0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
7 - Τύπος πλεξίδων: |
0=bare ίνα, χαλαρός σωλήνας 1=900μm |
8 - Μήκος ινών: |
0.8=0.8m, 1.0=1m, S=Specified |
999 - Τύπος συνδετήρων: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
AA - Μέση δύναμη: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Specified |
BB - Μέγιστη δύναμη: |
00=Continuous κύμα, 01=1kW, 10=10kW, SS=Specified |
|
|
FAQ
Q1: Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ υψηλής δύναμης WDM σας ΠΡΩΘΥΠΟΥΡΓΟΎ φίλτρο;
Α1: Η διαταγή δειγμάτων είναι ευπρόσδεκτη να εξετάσει και να ελέγξει την ποιότητα. Όχι MOQ, το δείγμα 1pcs είναι διαθέσιμο. Τα επίσης μικτά δείγματα είναι αποδεκτά.
Q2: Ποια είναι η χρονική ανοχή;
A2: Η κανονική χρονική ανοχή είναι για 1week, για τη μεγάλη ποσότητα και τα ειδικά προϊόντα. Παρακαλώ ελέγξτε τη χρονική ανοχή με τον αντιπρόσωπο πωλήσεών μας. Αλλά κρατάμε το απόθεμα για μερικά προϊόντα, θα μπορούσαμε να στείλουμε 1-3 ημέρες μετά από να λάβουμε την πληρωμή.
Q3: Ποιοι είναι οι όροι πληρωμής;
A3: Όρος πληρωμής: T/T, Paypal, Δυτική Ένωση, πληρωμή μετρητοίς, Alibaba κ.λπ.
Q4: Ποιος είναι ο χρόνος εξουσιοδότησης υψηλής δύναμης WDM σας ΠΡΩΘΥΠΟΥΡΓΟΥ φίλτρο;
A4: εξουσιοδότηση 3 ετών.
Q5: Θα μπορούσα να χρησιμοποιήσω το λογότυπο, την ετικέτα και τη συσκευασία μας;
A5: Ναι, θα μπορούσαμε να παρέχουμε την υπηρεσία cOem που σύμφωνα με τις απαιτήσεις σας, τα προϊόντα σχεδίου ονομάζουν, λογότυπο, PN, SN, συσκευασία.
