Αριθμό μοντέλου: | 1X2 (2X2) συζευκτήρας ΠΡΩΘΥΠΟΥΡΓΟΎ φίλτρο | Τύπος: | Λύσεις FTTx |
---|---|---|---|
χρόνος εξουσιοδότησης: | 3 έτη | Βαθμός: | Βαθμός Π ή ένας βαθμός |
Μήκος κύματος: | 780nm/850nm/980nm/1030nm/1064nm | Εφαρμογή: | CATV/FTTH |
Υψηλό φως: | 2x2 πόλωση που διατηρεί το συζευκτήρα φίλτρων,1x2 πόλωση που διατηρεί το συζευκτήρα φίλτρων,FTTH συζευκτήρας ΠΡΩΘΥΠΟΥΡΓΟΎ φίλτρο |
Τοπ-ταξινόμηση της πόλωσης προμηθευτών 1x2,2x2 που διατηρεί το συζευκτήρα 780nm/850nm/980nm/1030nm/1064nm φίλτρων
Επισκόπηση προϊόντων
Το Gezhi Photonics έχει την ικανότητα οι ίνες των θραυστών φίλτρων με όλους τους τυποποιημένους συνδετήρες όπως FC, το Sc, το ST, LC κ.λπ. και τελειώνει (το έξοχο PC, υπερβολικό PC, ψάρεψε το PC [APC] κ.λπ.). Σαν συστατικό ολοκληρωτή, μπορούμε να κατασκευάσουμε τα πρόσθετα συστατικά άμεσα επάνω στις ίνες συζευκτήρων. Τα παραδείγματα περιλαμβάνουν τα δυνάμενα να ξορδισθεί φίλτρα, τους μεταβλητούς εξασθενητές, ή τους κατευθυντήρες. Με να χτίσει αυτές τις συσκευές άμεσα επάνω στις ίνες συζευκτήρων, Gezhi Photonics σώζει στον πελάτη την προστιθέμενη απώλεια δαπανών και εισαγωγής ενδιάμεσων συνδετήρων και προσαρμοστών, ή στο χρόνο και στο κόστος να συνδέσει τήξης. Οι άμεσα χτισμένες συσκευές είναι επίσης ο καλύτερος τρόπος να διατηρηθούν οι υψηλότερες πιθανές αναλογίες εξάλειψης πόλωσης.

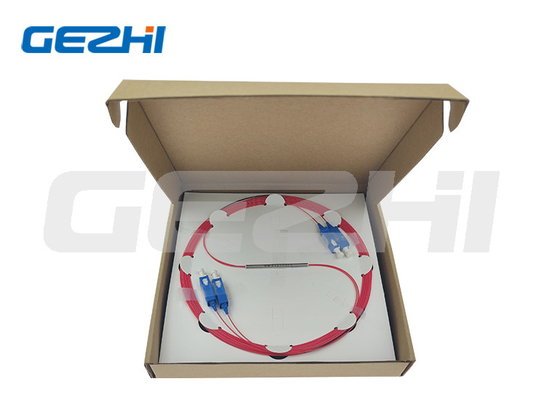

Συσκευασία προϊόντων
τελειώστε το προϊόν | εσωτερικό κιβώτιο | χαρτοκιβώτιο |
Εφαρμογή
*EDFA & ρωμαϊκός ενισχυτής
*Fiber οπτικό όργανο
*Fiber αισθητήρας
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
*High επιστροφής απώλεια
*High αναλογία εξάλειψης
*Low απώλεια εισαγωγής
Παράμετροι | Μονάδα | Τιμές | ||||
Τύπος | / | 1x2 ή 2x2 | ||||
Κεντρικό μήκος κύματος | NM | 780 | 850 | 980 | 1030 | 1064 |
Λειτουργούσα σειρά μήκους κύματος | NM | ±10 | ±20 | ±20 | ±20 | ±20 |
Αναλογία συζεύξεων βρυσών | % | 1±0.5%, 5±1.0%, 10±2.0%, και 50% | ||||
Απώλεια εισαγωγής | DB | IL σχετικό με την αναλογία συζεύξεων | ||||
Υπερβολική απώλεια | DB | 1x2: ≤0.8 2x2: ≤1.2 | ||||
Ομοιομορφία (μόνο για το 50/50) | DB | 1x2: ≤0.5 2x2: ≤0.8 | ||||
Αναλογία εξάλειψης | DB | 1x2: ≥20 2x2: ≥18 | ||||
Επιστροφής απώλεια | DB | ≥50 | ||||
Ανώτατος χειρισμός δύναμης (CW) | W | 0,5, 1, 2 ή 5 | ||||
Εκτατό φορτίο | Ν | ≤5 | ||||
Λειτουργούσα θερμοκρασία | ℃ | -5~+75 | ||||
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη. Το αργό κλειδί ευθυγράμμισης άξονα προεπιλογής συνδετήρων
Επάνω από τις προδιαγραφές είναι για τη συσκευή χωρίς συνδετήρα, εάν με το συνδετήρα, το IL θα είναι 0.3dB υψηλότερο, επιστροφής απώλεια με είναι μειώνει 5dB και η αναλογία εξάλειψης θα μειώσει 2dB.
εφαρμογές υψηλής δύναμης 2.For >10W, θα χρησιμοποιήσουμε heatsink τη συσκευασία
3.If υπάρχει εφαρμογή σφυγμού, παρακαλώ να είστε βέβαιος να μας ενημερώσει για την ενέργεια σφυγμού και τη μέγιστη δύναμη.
Διαστάσεις
Διαταγή των πληροφοριών
Pmfc-xxxx-ΧΧ
①Μήκος κύματος: | 780=780nm 850=850nm 980=980nm 1030=1030nm 1064=1064nm S=Specify |
②Τύπος διαμόρφωσης: | 12=1x2, 22=2x2 |
③Αναλογία συζεύξεων: | 50=50/50 40=40/60 30=30/70 20=:20/80 10=10/90 01=1/99 S=Specify |
④Άξονας εργασίας: | Άξονα B=Both, άξονας F=Slow που λειτουργεί, γρήγορος άξονας που εμποδίζεται |
⑤Τύπος ινών: | PM780 PM980 S=Specify |
⑥Δύναμη που χειρίζεται: | 0L=0.5W 01=1W 02=2W |
⑦Διαστάσεις συσκευασίας: | S1=5.5x35mm S=Specify |
⑧Τύπος πλεξίδων: | 00=bare ίνα 09=900um χαλαρός σωλήνας |
⑨Μήκος ινών: | 08=0.8m 10=1m S=Specify |
⑩Τύπος συνδετήρων: | FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC S=Specify |
