| Μήκος κύματος: | 1379/1397/1550/1626nm | Τύπος γραμμών: | Ενιαία ίνα |
|---|---|---|---|
| Εφαρμογή: | WDM δίκτυο | Συνδετήρας: | FC/APC |
| Υψηλό φως: | Πόλωση που διατηρεί το φίλτρο DWDM,FC APC ΠΡΩΘΥΠΟΥΡΓΌΣ DWDM |
||

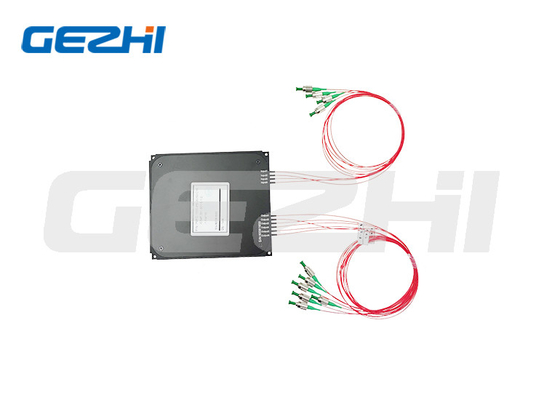

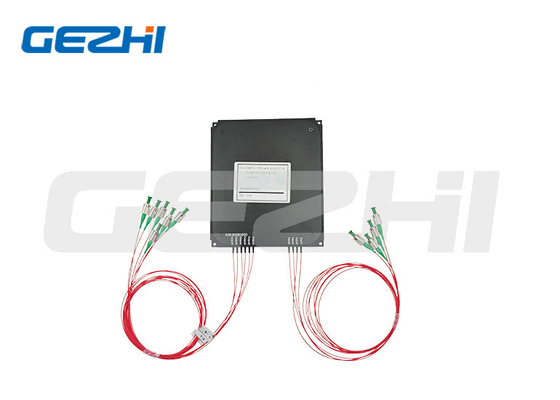

Υψηλή πόλωση σταθερότητας και αξιοπιστίας που διατηρεί DWDM για το δίκτυο DWDM
ΠΕΡΙΓΡΑΦΗ
Η πόλωση που διατηρεί το φίλτρο DWDM χαρακτηρίζεται με το χαμηλό IL, την υψηλή επιστροφής απώλεια, την υψηλή αναλογία εξάλειψης και την άριστες περιβαλλοντικές σταθερότητα και την αξιοπιστία. Είναι ιδανικός για την πόλωση που διατηρεί τους ενισχυτές ινών, το δίκτυο DWDM, και τις εφαρμογές συστημάτων μεγάλων επικοινωνιών και ενοργάνωσης.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Υψηλή αναλογία εξάλειψης
Υψηλή απομόνωση καναλιών
Υψηλές σταθερότητα και αξιοπιστία
Εφαρμογές
Τα κανάλια προσθέτουν/πτώση
Δίκτυο DWDM
Οπτικός ενισχυτής ινών
Σύστημα οπτικών ινών
Προδιαγραφές απόδοσης
| Παράμετροι | Μονάδα | Τιμές | |||||
| Αριθμός καναλιών | / | 4CH | 8CH | 16CH | |||
| Κεντρικό μήκος κύματος | NM | Πλέγμα ITU | |||||
| Διάστημα καναλιών | Ghz | 50GHz 100GHz 200GHz | |||||
| Passband καναλιών (@-0.5dB) | NM | 50GHz: >0.1 100GHz: >0.22 200GHz: >0.5 | |||||
| Απώλεια εισαγωγής | DB | ≤2.0 | ≤3.2 | ≤5.0 | |||
| Απομόνωση | Παρακείμενος | DB | ≥25 | ||||
| Μη-παρακείμενος | DB | ≥35 | |||||
| Αναλογία εξάλειψης | DB | ≥18 | |||||
| Επιστροφής απώλεια | DB | ≥50 | |||||
| Θερμική σταθερότητα μήκους κύματος | nm/℃ | ≤0.003 | |||||
| Θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | ≤0.005 | |||||
| Ανώτατος χειρισμός δύναμης (CW) | W | 0,3, 1, ή 2 | |||||
| Εκτατό φορτίο | Ν | ≤5 | |||||
| Λειτουργούσα θερμοκρασία | ℃ | -5~+75 | |||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |||||
| Διάσταση συσκευασίας | χιλ. | 100x80x10 | 100x80x10 | 120x80x18 | |||
Σημείωση: 1.Above οι προδιαγραφές είναι για τη συσκευή χωρίς συνδετήρα, εάν με το συνδετήρα, το IL θα είναι 0.3dB υψηλότερο, επιστροφής απώλεια με είναι μειώνουν 5dB και η αναλογία εξάλειψης θα μειώσει 2dB.
2. Για τις εφαρμογές υψηλής δύναμης >10W, θα χρησιμοποιήσουμε heatsink τη συσκευασία
3.If υπάρχει εφαρμογή σφυγμού, παρακαλώ να είστε βέβαιος να μας ενημερώσει για την ενέργεια σφυγμού και τη μέγιστη δύναμη.
Διαταγή των πληροφοριών PMDWDM
| ①Κανάλι Spacking | 050=50GHz 100=100GHz 200=200GHz |
| ②Αριθμός καναλιών | 04=1x4 08=1x8 16=1x16 |
| ③Πρώτο μήκος κύματος καναλιών: | C21=1560.61nm C23=1558.98nm S=Specify |
| ④Τελευταίο μήκος κύματος καναλιών: | C21=1560.61nm C23=1558.98nm S=Specify |
| ⑤Άξονας εργασίας: | Εργασία άξονα B=Both Άξονας F=Slow που λειτουργεί, γρήγορος άξονας που εμποδίζεται |
| ⑥Τύπος ινών: | PM1550 S=Specify |
| ⑦Δύναμη που χειρίζεται: | 0L=0.3W 01=1W 02=2W |
| ⑧Διαστάσεις συσκευασίας: | A1=100x80x10mm A2=120x80x18mm S=Specify |
| ⑨Τύπος πλεξίδων: | 00=bare ίνα 09=900um χαλαρός σωλήνας |
| ⑩Μήκος ινών: | 08=0.8m 10=1m S=Specify |
| ⑪Τύπος συνδετήρων: | FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC S=Specify |
