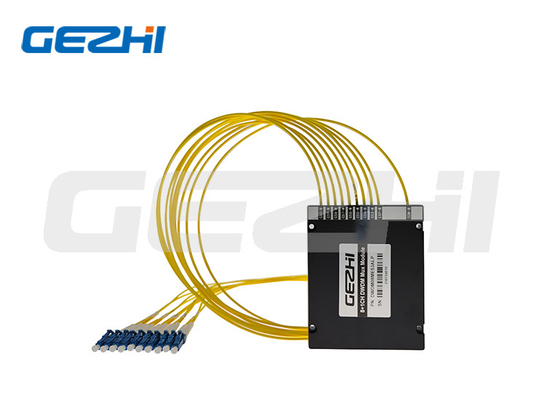

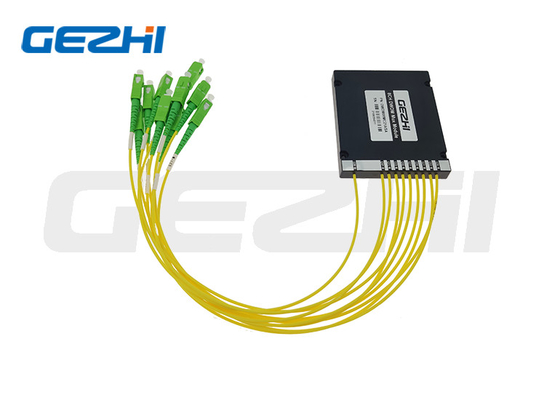

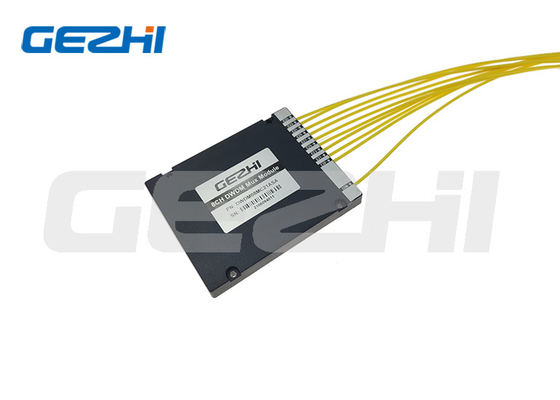

Το ράφι ενότητας 2In1 8CH DWDM με τα διπλά παθητικά φίλτρα 1x8 ινών DWDM mux διοχετεύει τα δίκτυα
DWDM (πυκνό τμήμα μήκους κύματος που πολλαπλασιάζει) είναι ένας συνδυασμός ενός συνόλου οπτικών μηκών κύματος που μπορούν να διαβιβαστούν με μια ίνα. Αυτή η ενότητα DWDM που προωθείται από GEZHI Photonics είναι βασισμένη στην τεχνολογία επιστρώματος λεπτών ταινιών. Αυτό είναι μια τεχνολογία λέιζερ που χρησιμοποιείται για να αυξήσει το εύρος ζώνης στις υπάρχουσες σπονδυλικές στήλες οπτικών ινών. Επιτρέπει στα δίκτυα οπτικής ίνας για να διαβιβάσει τα σήματα διάφορων μηκών κύματος ταυτόχρονα.
GEZHI Photonics παρέχει στη μεγάλη έκταση DWDM Mux Demux το προσαρμοσμένο κανάλι, το μήκος κύματος, τη δύναμη, τον τύπο ινών και τον τύπο συνδετήρων. Επίσης ο χαμηλός τύπος εισαγωγής είναι διαθέσιμος
| Χαρακτηριστικά γνωρίσματα |
| Χαμηλή απώλεια εισαγωγής |
| Υψηλή απομόνωση |
| Υψηλές σταθερότητα & αξιοπιστία |
| Βιομηχανική λειτουργούσα θερμοκρασία |
| (- 40~+80℃ διαθέσιμο) |
| Προσαρμοσμένος τύπος συσκευασίας |
| Σωλήνας ανοξείδωτου, κιβώτιο ABS, βυσματωτή ενότητα ABS, πλαίσια LGX, Rackmount |
Προδιαγραφή
|
Παράμετρος
|
Μονάδα
|
8+1CH DWDM Mux+Demux
|
|
Αριθμός καναλιών
|
--
|
8+1CH
|
|
Μήκος κύματος λειτουργίας
|
NM
|
Λιμένας οργάνων ελέγχου C53~C60+Upgrade+1%
|
|
Κεντρικό μήκος κύματος καναλιών
|
NM
|
ITU-τ πλέγμα @DWDM
|
|
Passband καναλιών
|
NM
|
0,8 (100Ghz)
|
|
Απώλεια @PB εισαγωγής
|
DB
|
<2> |
|
Έλεγχος Mux 1%
|
DB
|
<24> |
|
Έλεγχος Demux 1%
|
DB
|
<21> |
|
@Adjacent κανάλι απομόνωσης
|
DB
|
>30
|
|
@Non-adjacent κανάλι απομόνωσης
|
DB
|
>34
|
|
Κανάλι απομόνωσης @Reflect
|
DB
|
>15
|
|
Passband κυματισμός
|
DB
|
<0> |
|
Εξαρτώμενη απώλεια πόλωσης
|
DB
|
<0> |
|
Διασπορά τρόπου πόλωσης
|
CP
|
<0> |
|
Απώλεια κατευθυντικότητας & επιστροφής
|
DB
|
Κατευθυντικότητα: >50 επιστροφής απώλεια: >45
|
|
Χειρισμός δύναμης
|
MW
|
<500> |
|
Συνδετήρας
|
--
|
SC/UPC ή προσαρμοσμένος
|
|
Τύπος ινών
|
--
|
SMF-28e ή προσαρμοσμένος
|
|
Λειτουργούσα θερμοκρασία
|
℃
|
-20 ~ +70
|
|
Θερμοκρασία αποθήκευσης
|
℃
|
-40 ~ +85
|
|
Διάσταση συσκευασίας
|
χιλ.
|
4slot 19» 1U Rackmount
|
|
GEZHI τα διπλά δίκτυα καναλιών φίλτρων 1x8 ινών DWDM mux παθητικά προσφέρουν τις μεγάλης χωρητικότητας τελικές λύσεις DWDM για την επέκταση δικτύων. Αυτό το τα διπλά δίκτυα καναλιών φίλτρων 1x8 ινών DWDM mux παθητικά χρησιμοποιούνται για τη μεγάλης απόστασης μετάδοση όπου τα μήκη κύματος συσκευάζονται στενά μαζί πέρα από την γ-ταινία στο πλέγμα 100GHz (0.8nm). Τα διπλά δίκτυα καναλιών φίλτρων 1x8 ινών DWDM mux παθητικά είναι πρωτόκολλο διαφανές και που ταιριάζει για τις εφαρμογές συμπεριλαμβανομένου SDH/SONET, 10/1G Ethernet, του καναλιού ινών 16/8/4/2/1G, CATV, FTTx, κ.λπ.
Διπλά δίκτυα καναλιών φίλτρων 1x8 ινών DWDM mux παθητικά
8 οπτικές παθητικές DWDM Mux οπτικών ινών καναλιών ενότητες πολυδιαυλωτών
Διπλή ίνα DWDM
Διαταγή των πληροφοριών
|
CWDM
|
Αριθμός καναλιών
|
Διαμόρφωση
|
Πρώτο κανάλι
|
Τελευταίο κανάλι
|
Τύπος ενότητας
|
Τύπος καλωδίων
|
Μήκος ινών
|
Συνδετήρας
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Specify
|
27=1270
29=1290
......
47=1470
S=Specify
|
A1=ABS πλαίσιο 100x80x10mm
A2=ABS πλαίσιο 120x80x18mm
A3=ABS πλαίσιο 140x115x18mm
L1=LGX 129*29*130mm
Ένθετο L2=LGX στο ράφι 2slot
Ένθετο L4=LGX στο ράφι 4slot
R1=19» 1 ράφι του U
R2=2slot 19 ράφι ″ 1U
R4=4slot 19 ράφι ″ 1U
S=Specify
|
09=900um χαλαρός σωλήνας
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=Specify
|
00=none
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Specify
|
FAQ
Q1: Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ σας;
Α1: Η διαταγή δειγμάτων είναι ευπρόσδεκτη να εξετάσει και να ελέγξει την ποιότητα. Όχι MOQ, το δείγμα 1pcs είναι διαθέσιμο. Τα επίσης μικτά δείγματα είναι αποδεκτά.
Q2: Ποια είναι η χρονική ανοχή;
A2: Η κανονική χρονική ανοχή είναι για 1week, για τη μεγάλη ποσότητα και τα ειδικά προϊόντα. Παρακαλώ ελέγξτε τη χρονική ανοχή με τον αντιπρόσωπο πωλήσεών μας. Αλλά κρατάμε το απόθεμα για μερικά προϊόντα, θα μπορούσαμε να στείλουμε 1-3 ημέρες μετά από να λάβουμε την πληρωμή.
Q3: Ποιοι είναι οι όροι πληρωμής;
A3: Όρος πληρωμής: T/T, Paypal, Δυτική Ένωση, πληρωμή μετρητοίς, Alibaba κ.λπ.
Q4: Αυτό που είναι ο χρόνος εξουσιοδότησής σας
A4: εξουσιοδότηση 3 ετών.
Q5: Θα μπορούσα να χρησιμοποιήσω το λογότυπο, την ετικέτα και τη συσκευασία μας;
A5: Ναι, θα μπορούσαμε να παρέχουμε την υπηρεσία cOem που σύμφωνα με τις απαιτήσεις σας, τα προϊόντα σχεδίου ονομάζουν, λογότυπο, PN, SN, συσκευασία.
