Όνομα προϊόντων: | Οπτική μήτρα διακοπτών | Κανάλι: | 28*Dual 1x2 |
---|---|---|---|
Μήκος κύματος: | 1260~1650nm | Συνδετήρας: | LC/PC |
Μέγεθος: | 4U Rackmount | Εφαρμογή: | Αυτόματη μέτρηση |
Υψηλό φως: | 1650nm οπτικός εξοπλισμός διακοπτών,2x4 οπτικός εξοπλισμός διακοπτών,1x2 μηχανικοί οπτικοί διακόπτες |
οπτικός εξοπλισμός διακοπτών 28*Dual 1x2 28 opto-μηχανικοί διακόπτες pieaces 2x4
Το gz-28-d1x2-u GEZHI αποτελείται από 28 pieaces των διπλών μηχανικών οπτικών διακοπτών 1x2 που μεταστρέφουν συγχρόνως την οπτική πορεία. Ο οπτικός διακόπτης είναι μια ελαφριά συσκευή ελέγχου πορειών που διαδραματίζει το ρόλο του ελέγχου της οπτικής πορείας και της μετατροπής της οπτικής πορείας. Η μετατροπή ελέγχου της οπτικής ελαφριάς πορείας διακοπτών μπορεί να είναι κουμπί 48 στον έλεγχο επιτροπής, μπορέστε επίσης μέσω του περιορισμένου φάσματος RS - ο τρόπος επικοινωνίας τμηματικών λιμένων 232 ή η μακρινή επικοινωνία RJ45 Ethernet με την αποστολή σε έναν πρόγραμμα-ελεγχόμενο διακόπτη ελέγχου εντολής της ελαφριάς πορείας, της κατάστασης εξοπλισμού της ελαφριάς πορείας από το πράσινο φως και του κόκκινου φωτός παρουσιάζει ελαφριά πορεία.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής, γρήγορη μετατροπή
28pcs ανεξάρτητο κουμπί ελέγχου, εύκολη λειτουργία
Διαφορετικό χρώμα δύο της επίδειξης των οδηγήσεων η οπτική θέση πορειών
RS232 έλεγχος και μακρινή διαχείριση RJ45 Ethernet
Εφαρμογές
Αυτόματη μέτρηση
Οπτικός μακρινός έλεγχος δικτύων
FITL
Καλώδιο που ελέγχει και που διατηρεί το σύστημα
Προδιαγραφή
Παράμετροι | Μονάδα | Δείκτες |
Τύπος μονάδων | Gz-28-d1x2-u | |
Σειρά μήκους κύματος | NM |
850±40 ή 1260~1650nm |
Μήκος κύματος δοκιμής | NM |
850nm ή 1310/1550nm |
Απώλεια εισαγωγής | DB | Τύπος. ≤1.0dB, Max.≤1.5 DB |
Επανάληψη | DB | ≤ 0,02 |
Επιστροφής απώλεια | DB |
MM≥30 SM≥55 |
Λογομαχία | DB |
MM≥35 SM ≥ 70 |
WDL | DB | ≤ 0,25 |
PDL | DB | ≤ 0,05 |
Οπτική δύναμη | MW | ≤ 500 |
Χρόνος διακοπής | κα | ≤10 κα (παρακείμενο κανάλι) |
Τύπος ινών | um | 9/125 |
Συνδετήρας | LC/UPC | |
Ελεγκτικός λιμένας | RJ45 & RS-232 | |
Λειτουργώντας παροχή ηλεκτρικού ρεύματος |
Β |
Εναλλασσόμενο ρεύμα: 100~ 240 (50/60Hz) |
Κατανάλωση ισχύος | W | < 10 |
Λειτουργούσα θερμοκρασία | ℃ | -10 ~ 60 |
Μέγεθος | χιλ. | 270x190x135 |
οπτικός εξοπλισμός διακοπτών 28*Dual 1x2 28 opto-μηχανικοί διακόπτες pieaces 2x4

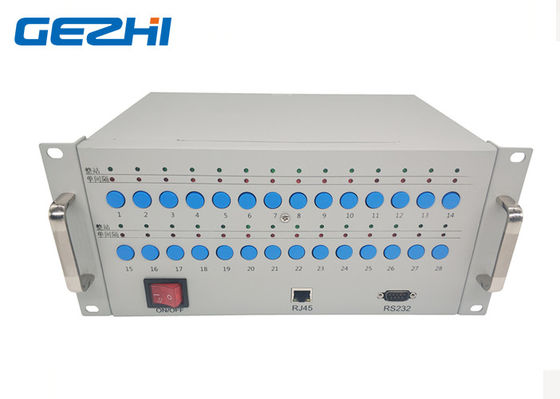

Μέτωπο - επιτροπή
◆ON/OFF: Ρεύμα-220V διακόπτης δύναμης
◆RJ45: Διεπαφή διαχείρισης δικτύου επικοινωνιών
◆rs-232: Τμηματική διεπαφή Rs-, τμηματική διεπαφή επικοινωνίας RS232 για τις πληροφορίες στοιχείων ελέγχου συσκευών.
◆1~28 κουμπιά: ο έλεγχος κουμπιών του οπτικού διακόπτη 28pieces D1x2
◆LED: Διαφορετικό χρώμα δύο της επίδειξης των οδηγήσεων η οπτική θέση πορειών

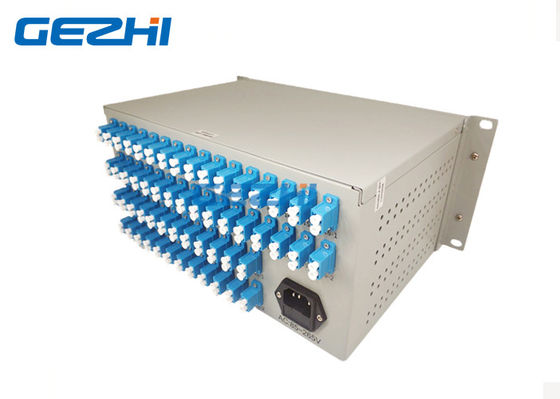

Επιτροπή δεξιά πλευρών

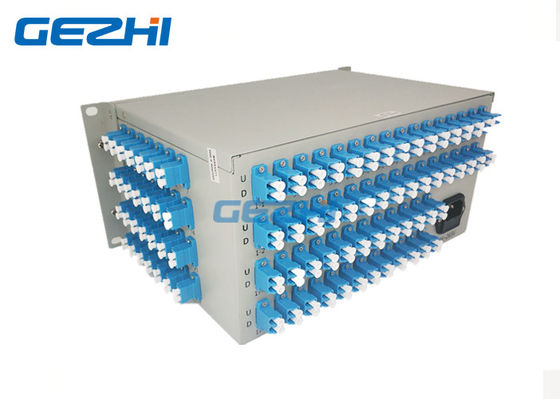

Πίσω επιτροπή
◆AC: 85~265V: Ρεύμα-220V διεπαφή δύναμης
◆1~28είναιεισαγμένοςλιμένας, 1-1~28-1 και 1-2~28-2 είναι παραγωγή:
όταν η δύναμη εξοπλισμού επάνω αρχικά, η οπτική θέση πορειών είναι 1~28 έως 1-2~28-2 της σειράς του U, 1~28 έως 1-2~28-2 της σειράς Δ θα παρουσιάσουν οδηγήσεων κόκκινου χρώματος,
όταν πιέζεται το κουμπί και η επίδειξη πράσινα, η οπτική θέση πορειών είναι 1~28 έως 1-1~28-1 της σειράς του U, 1~28 έως 1-1~28-1 της σειράς Δ.
