Το ράφι τοποθετεί WDM καναλιών 1310/1490/1550nm CATV PON ενότητας DWDM MUX DEMUX 8 ABS

Η Co. GEZHI Photonics, ΕΠΕ είναι ένα εργοστάσιο που παράγουν κυρίως WDM CEx, DWDM, ενότητα AWG DWDM, CWDM, WDM φίλτρων, μηχανικός οπτικός διακόπτης όπως οπτικό διακόπτη καναλιών 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 και 1xN τον πολυ, τον οπτικό εξοπλισμό διακοπτών, τον οπτικό διακόπτη MEMS, MEM VOA, το οπτικό σκοινί κ.λπ. μπαλωμάτων.

Οπτική πολυδιαυλωτών DWDM ινών C53-C60 dwdm στις τηλεπικοινωνίες

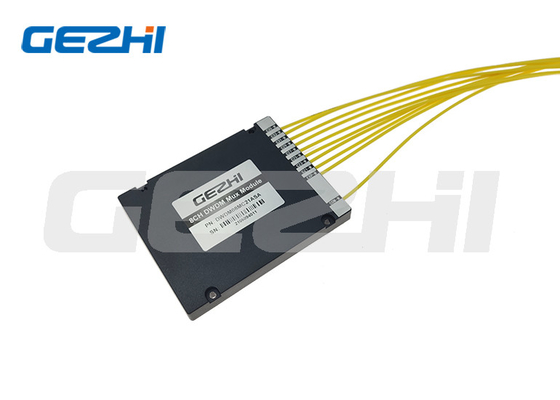

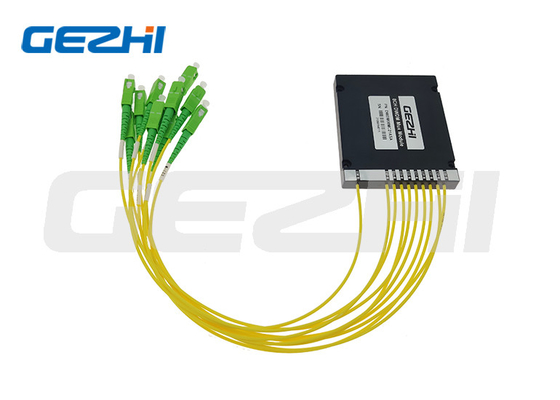

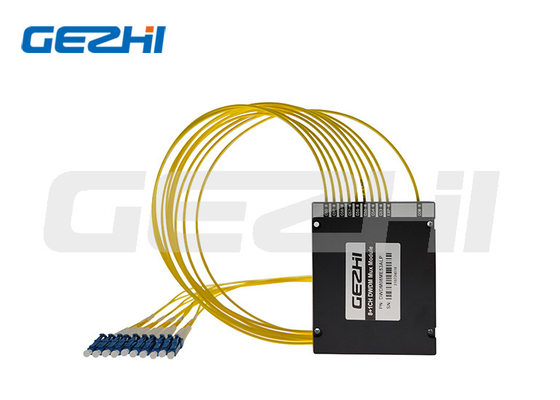

Αυτή η ενότητα συσκευάζεται έναν πολυδιαυλωτή ή έναν αποπολυπλέκτη σε ένα μικρό κιβώτιο ABS: 100*80*10mm για την ενιαία εφαρμογή ινών. Σαν χαμηλή απώλεια εισαγωγής, υψηλή σταθερότητα και αξιοπιστία, καλά την εφαρμογή του σε FTTX, WDM δίκτυο, κέντρο δεδομένων κ.λπ.

Χαρακτηριστικά γνωρίσματα: Χαμηλή απώλεια εισαγωγής ΧΑΜΗΛΟ PDL Υψηλή απομόνωση καναλιών Άριστη περιβαλλοντική αξιοπιστία

Εφαρμογές: WDM σύστημα CATV Δίκτυα μετρό/Acess Κέντρο δεδομένων



Προδιαγραφές απόδοσης

Παράμετρος	Μονάδα	dwdm πολυδιαυλωτής ινών
Αριθμός καναλιών	--	8+1CH
Μήκος κύματος λειτουργίας του πολυδιαυλωτή ινών dwdm	NM	C53 σε C60
Κεντρικό μήκος κύματος καναλιών	NM	ITU-τ πλέγμα @DWDM
Passband καναλιών	NM	0,8 (100Ghz)
Απώλεια @PB εισαγωγής	DB	<2>
@Adjacent κανάλι απομόνωσης	DB	>30
@Non-adjacent κανάλι απομόνωσης	DB	>34
Κανάλι απομόνωσης @Reflect	DB	>15
Passband κυματισμός	DB	<0>
Εξαρτώμενη απώλεια πόλωσης	DB	<0>
Διασπορά τρόπου πόλωσης	CP	<0>
Απώλεια κατευθυντικότητας & επιστροφής	DB	Κατευθυντικότητα: >50 επιστροφής απώλεια: >45
Χειρισμός δύναμης	MW	<500>
Συνδετήρας	--	LC/UPC ή προσαρμοσμένος
Τύπος ινών	--	SMF-28e ή προσαρμοσμένος
Λειτουργούσα θερμοκρασία	℃	-20 ~ +70
Θερμοκρασία αποθήκευσης	℃	-40 ~ +85
Διάσταση συσκευασίας	χιλ.	Κιβώτιο 100x80x10 ABS





Οπτική πολυδιαυλωτών DWDM ινών C53-C60 dwdm στο απότομο πέσιμο φίλτρων τηλεπικοινωνιών

Οπτική πολυδιαυλωτών DWDM ινών C53-C60 dwdm στις τηλεπικοινωνίες

Ενιαία λύση μετάδοσης οπτικής ινών DWDM

Οπτική πολυδιαυλωτών DWDM ινών C53-C60 dwdm στις τηλεπικοινωνίες

Συσκευασία
