Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | 1x8 συμπαγές CWDM | Αριθμός καναλιών: | 8 κανάλι |
|---|---|---|---|
| Μήκος κύματος: | 1471~1611nm | Συνδετήρας: | LC/SC/FC/ST (PC Ή APC) |
| Τύπος ινών: | Simplex | Εφαρμογή: | ΑΤΟΜΟ (δίκτυο μητροπολιτικής περιοχής) |
| Υψηλό φως: | ΑΤΟΜΟ CWDM Mux Demux,1x8 CWDM Mux Demux,1x8 οπτικός πολυδιαυλωτής καναλιών |
||

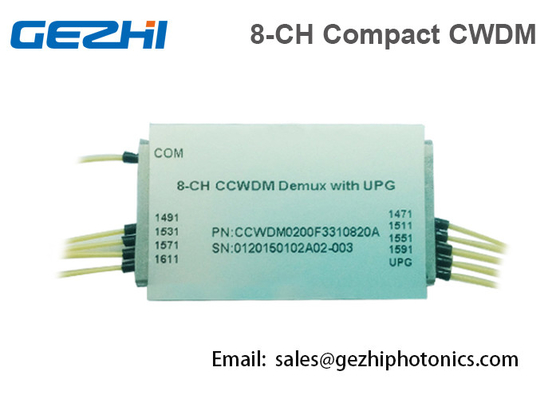

Η ενότητα 1x8 ινών CCWDM διοχετεύει το οπτικό μίνι μέγεθος πολυδιαυλωτών
Ο συμπαγής χονδροειδής πολυδιαυλωτής τμήματος μήκους κύματος (CCWDM) επεκτείνει το εύρος ζώνης των δικτύων επικοινωνιών μετρό/πρόσβασης. CCWDM GEZHI Photonics είναι βασισμένο στην τεχνολογία και το μέταλλο φίλτρων λεπτών ταινιών που συνδέουν τη μικρο-οπτική συσκευασία. GEZHI Photonics'provides υψηλό - ποιότητα CCWDM με το επίπεδο εύρος ζώνης καναλιών, την εύκαμπτη διαμόρφωση καναλιών, τη χαμηλή απώλεια εισαγωγής και την υψηλή απομόνωση. Έχει ως σκοπό να αναβαθμίσει την ικανότητα εύκολα καθώς το σύστημα αυξάνεται. Όλα τα προϊόντα Fooxtek είναι εποξικός-ελεύθερα στην οπτική πορεία.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Παράμετροι:
| Παράμετρος | Αξία | |||||||
| Αριθμός καναλιών | 4 | 8 | 8 (+E1) | 8 (+E2) | ||||
| Κεντρικό μήκος κύματος (NM) | 1270,1290… 1610 ή 1271,1291… 1611 | |||||||
| Ζώνη περασμάτων (NM) | Κανάλι | Ελάχιστος. | +/6,5 | |||||
|
Λιμένας βελτίωσης |
Ελάχιστος. | - | 1310+/-50 | 1260~1457 | ||||
|
Απομόνωση (DB) |
Mux |
Παρακείμενο κανάλι |
Ελάχιστος. | 30 | ||||
|
Μη παρακείμενο κανάλι |
Ελάχιστος. | 40 | ||||||
|
Λιμένας βελτίωσης |
Ελάχιστος. | 15 | ||||||
| Demux |
Παρακείμενο κανάλι |
Ελάχιστος. | 30 | |||||
|
Μη παρακείμενο κανάλι |
Ελάχιστος. | 40 | ||||||
|
Λιμένας βελτίωσης |
Ελάχιστος. | 15 | ||||||
|
Απώλεια εισαγωγής (DB) |
Κανάλι | Μέγιστο. | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
Βελτίωση Λιμένας |
Μέγιστο. | - | 1.2 | |||||
| Κυματισμός στη ζώνη περασμάτων (DB) | Μέγιστο. | 0,3 | ||||||
| Κατευθυντικότητα (DB) | Ελάχιστος. | 50 | ||||||
|
Απώλεια εξάρτησης πόλωσης (DB) |
Μέγιστο. | 0,15 | ||||||
|
Διασπορά τρόπου πόλωσης (GD) CP |
Μέγιστο. | 0,1 | ||||||
| Επιστροφής απώλεια (DB) | Ελάχιστος. | 45 | ||||||
| Τύπος ινών |
Ερχόμενα smf-28 με το χαλαρό σωλήνα 900mm |
|||||||
| Μήκος ινών (μ) | 1.0+/0.1 | |||||||
| Χειρισμός δύναμης (MW) | Μέγιστο. | 500 | ||||||
| Λειτουργούντα Temp. (°C) | -10~+70 | |||||||
| Temp αποθήκευσης. (°C) | -40~+85 | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | L44xW28xH26 | |||||||
Σημείωση:
1. Όλες οι προδιαγραφές περιλαμβάνουν την επίδραση της λειτουργούσας θερμοκρασίας και όλες τις καταστάσεις της πόλωσης.
2. Οι τιμές που παραπέμπονται 0.30dB χωρίς τους συνδετήρες και απώλειες εισαγωγής για ένα συνδετήρας-ζευγάρι είναι 0.20dB (χαρακτηριστικά) και (ανώτατα).
3. Το μήκος ινών περιλαμβάνει τη λαστιχένια μπότα και αποκλείει το συνδετήρα.
Χαρακτηριστικό IL άνω των -40 σε 85C 8ch CCWDM
Διαστάσεις σελιδοποίησης:
Εφαρμογή CCWDM σε FTTA
Πληροφορίες διαταγής:
| CCWDM8- | XXXX | Χ | Χ | ΧΧ | Χ | Χ |
| Μήκος κύματος | Βαθμός | Τύπος πλεξίδων | Μήκος | συνδετήρας | συσκευασία | |
|
1471 1491 1611 |
Π Α |
0=bare ίνα 1=900um χαλαρός σωλήνας καλώδιο 2=2mm καλώδιο 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
