Όνομα στοιχείων: | Μίνι ενότητα CWDM | Κανάλι: | 1x7 |
---|---|---|---|
Μήκος κύματος: | 1470~1590nm | Συνδετήρας: | Προσαρμοσμένος |
Εφαρμογή: | Προαιρετική ειδική υπηρεσία | Χαρακτηριστικό γνώρισμα: | Έξοχη θερμική σταθερότητα |
Υψηλό φως: | 1x7 CCWDM Mux Demux,ενότητα 1590nm CCWDM,Οπτική συσκευή CCWDM |

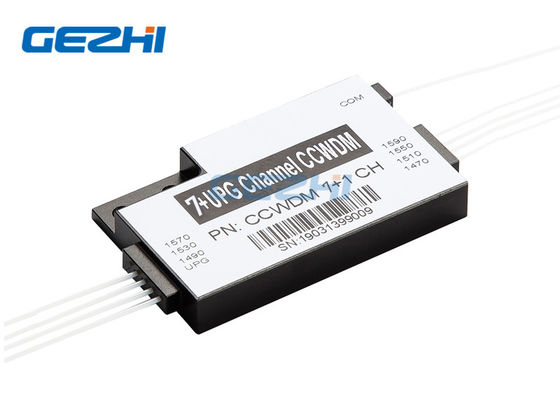

1x7 οπτική CCWDM Mux/Demux CH μίνι CWDM συσκευή ενότητας
GEZHI εξειδικευμένο στη συνήθεια που διαμορφώνεται, αξιόπιστος, προϊόντα CCWDM βασισμένα στις απαιτήσεις πελατών. Οπτική CCWDM Mux/Demux 1x7 μας CH η μίνι CWDM συσκευή ενότητας είναι βασισμένη στην ελεύθερου χώρου οπτική & έχει την καλύτερη ομοιομορφία εναντίον των λεπτών σχεδίων του (TFF) φίλτρων. Υψηλή απομόνωση GEZHI, χαμηλή απώλεια εισαγωγής, χαμηλή παθητική CCWDM PDL συμπαγής CWDM προσφορά ενότητας υψηλή - οι ποιοτικές παράμετροι με 7 το μήκος κύματος 1470nm, 1490nm, 1510NM,1530nm,1550nm,1570nm,1590nmκαιμεένανλιμέναβελτίωσηςγιατημελλοντικέςανάπτυξηκαιτηνίναεπεκτείνονται.
Η μίνι CWDM ενότητα 1x7 CH που η οπτική συσκευή CCWDM Mux/Demux μπορεί να αντικαταστήσει τα προϊόντα CWDM χρησιμοποιείται στις τηλεπικοινωνίες, τα δίκτυα PON, τα εταιρικά δίκτυα, την καλωδιακή τηλεόραση και άλλους τομείς. Η χαμηλότερη απώλεια εισαγωγής κάνει την ενότητα CCWDM να έχει τη χαμηλότερη μείωση σημάτων όταν χρησιμοποιείται, με αυτόν τον τρόπο μειώνοντας τις απαιτήσεις δύναμης της συσκευής αποστολής σημάτων σημάτων.
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφές
Παράμετρος | 7 CH | 7+UPG | 8 CH | 8+UPG1 | 8+UPG2 | ||
Λειτουργούν μήκος κύματος (NM) | 1260~1620 | ||||||
Μήκος κύματος καναλιών (NM) | 1270,1290,…, 1590,1610, ή 1271,1291,…, 1591,1611 | ||||||
Σειρά μήκους κύματος λιμένων UPG (NM) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
Διάστημα καναλιών (NM) | 20 | ||||||
Passband καναλιών (NM) | CWL+/-6.5nm | ||||||
Απώλεια εισαγωγής (DB) * | ≤2.0 | ≤2.0 | ≤2.2 | ≤2.2 | ≤2.5 | ||
Κυματισμός καναλιών (DB) | ≤0.3 | ||||||
Απομόνωση (DB) | Παρακείμενος | >30 | |||||
Μη- | >40 | ||||||
Απομόνωση UPG (DB) | NA | >15 | NA | >15 | >15 | ||
Διασπορά τρόπου πόλωσης (CP) | ≤0.2 | ||||||
Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.2 | ||||||
Κατευθυντικότητα (DB) | >45 | ||||||
Επιστροφής απώλεια (DB) | >45 | ||||||
Μέγιστος χειρισμός δύναμης (MW) | 500 | ||||||
Λειτουργούσα θερμοκρασία (℃) | -40~+75 | ||||||
Θερμοκρασία αποθήκευσης (℃) | -40~+85 | ||||||
Τύπος ινών | G657A1 | ||||||
Συνδετήρας | TBD | ||||||
Διάσταση συσκευασίας (χιλ.) | L55 Χ W35 Χ H8 ή L46 Χ W28 Χ H6 |
Μοναδική ελεύθερου χώρου τεχνολογία
Η οπτική CCWDM Mux/Demux 1x7 CH μίνι CWDM συσκευή ενότητας υιοθετεί την ελεύθερου χώρου τεχνολογία, η οποία χρησιμοποιεί το φως διαδίδοντας σε ελεύθερου χώρου για να διαβιβάσει wirelessly τα στοιχεία. Μέσα στη συσκευή, τα παρακείμενα κανάλια σημάτων πέφτονται απότομα από την παράλληλη ακτίνα αντί της ίνας. Αυτό σώζει πολύ διάστημα για το κιβώτιο συσκευασίας, και η μοναδική εργασία βοηθά επίσης CCWDM Mux Demux με τη χαμηλή απώλεια εισαγωγής.
1x7 οπτική CCWDM Mux/Demux CH μίνι CWDM συσκευή ενότητας
Διαταγή των πληροφοριών
Διαμόρφωση | Διοχετεύστε το αριθ. | Τύπος πλεξίδων | Μήκος ινών | Κλίση (χιλ.) | Συνδετήρας |
CC=CCWDM |
70=7 κανάλι 71=7+UPG 80=8 κανάλι 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 Χ W35 xH8 2=L46 Χ W28 Χ H6 |
0=None 5=LC/APC 7=others |
Μηχανικό σχέδιο
ΤΥΠΟΣ - 1
ΤΥΠΟΣ - 2
