Χαμηλός εισαγωγής απώλειας εξοπλισμός διακοπτών ραφιών 1650nm 1X8 οπτικός

Το χαμηλό εισαγωγής απώλειας fsw-1x8-u εξοπλισμού διακοπτών ραφιών 1×N (N≤16) οπτικό

GEZHI το χαμηλό εισαγωγής απώλειας fsw-1x8-u εξοπλισμού διακοπτών ραφιών 1×N (N≤16) οπτικό είναι η χρήση της οπτικής αλλαγής για να πραγματοποιήσει τα οπτικά προϊόντα μετατροπής πορειών. Το χαμηλό εισαγωγής απώλειας fsw-1x8-u εξοπλισμού διακοπτών ραφιών 1×N (N≤16) οπτικό επιτρέπει την αυτοματοποιημένη και επαναλαμβανόμενη σύνδεση μιας κοινής ίνας σε 8 αριθμό ινών παραγωγής ή εισαγωγής. Το ράφι αυτών των 1x8 τοποθετεί την ίνα που ο οπτικός διακόπτης είναι αμφίδρομος και μπορεί να χρησιμοποιηθεί είτε στο 1x8 είτε την κατεύθυνση 8x1.

Με τη δυνατότητα της ελέγχοντας και μεταστρέφοντας οπτικής διαδρομής. Το ράφι FSW-1x8-u τοποθετεί οπτικό Siwtches μπορεί να επιλεχτεί με το χέρι από το μέτωπο - επιτροπή ή να ελεγχθεί μέσω του λιμένα RS232, λιμένας Ethernet και να αυτόματος-ανιχνευθεί σε ορισμένη συχνότητα. Στο σύστημα μετάδοσης οπτικής ίνας, το ράφι FSW-1x8-u GEZHI τοποθετεί οπτικό Siwtches χρησιμοποιείται για τον πολυδιαυλικό έλεγχο ινών, την πολυ επιλογή ανιχνευτών πηγής φωτός, και την προστασία κ.λπ. πορειών οπτικής ίνας. Εκτός αυτού, το ράφι FSW-1x8-u GEZHI τοποθετεί οπτικό Siwtches χρησιμοποιείται επίσης στο σύστημα δοκιμής οπτικής ίνας για τη οπτική ίνα και τη συστατική δοκιμή του, την υπαίθρια δοκιμή καλωδίων και το multi-spot οπτικό σύστημα παρακολούθησης αισθητήρων.

Χαρακτηριστικά γνωρίσματα

Χαμηλή απώλεια εισαγωγής, γρήγορη μετατροπή

RS232 έλεγχος και μακρινή διαχείριση RJ45 Ethernet
SerialNet, υψηλή αξιοπιστία, υψηλή σταθερότητα
Διαφανές σήμα μετάδοσης. Υψηλές σταθερότητα και αξιοπιστία

Επιτροπή επίδειξης οδηγήσεων. Οπτική επίδειξη, κατάλληλη λειτουργία
Το διάστημα καναλιών και χρόνου της αυτόματης ανίχνευσης μπορεί να είναι οργάνωση


Εφαρμογές

Καλώδιο που ελέγχει και που διατηρεί το σύστημα

FITL
Αυτόματη μέτρηση

Οπτικός μακρινός έλεγχος δικτύων

Προδιαγραφή

Παράμετροι	Μονάδα	Δείκτες
Τύπος μονάδων		FSW-1x8-u
Σειρά μήκους κύματος	NM	1260~1650nm
Μήκος κύματος δοκιμής	NM	1310/1550 NM
Απώλεια εισαγωγής	DB	Τύπος. ≤0.8dB, Max.≤1.5 DB
Επανάληψη	DB	≤ 0,02
Επιστροφής απώλεια	DB	≥ 55
Λογομαχία	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Οπτική δύναμη	MW	≤ 500
Χρόνος διακοπής	κα	≤10 κα (παρακείμενο κανάλι)
Τύπος ινών	um	9/125
Συνδετήρας		FC/APC
Ελεγκτικός λιμένας		RJ45 & RS-232
Λειτουργώντας παροχή ηλεκτρικού ρεύματος (Βούλωμα-τύπος)	Β	Εναλλασσόμενο ρεύμα: 100~ 240 (50/60Hz)
Κατανάλωση ισχύος	W	< 10
Λειτουργούσα θερμοκρασία	℃	-10 ~ 60
Μέγεθος	χιλ.	1U: 483 X 230 X 45



Το χαμηλό εισαγωγής απώλειας fsw-1x8-u εξοπλισμού διακοπτών ραφιών 1×N (N≤16) οπτικό

Επιτροπή για να εξηγήσει:

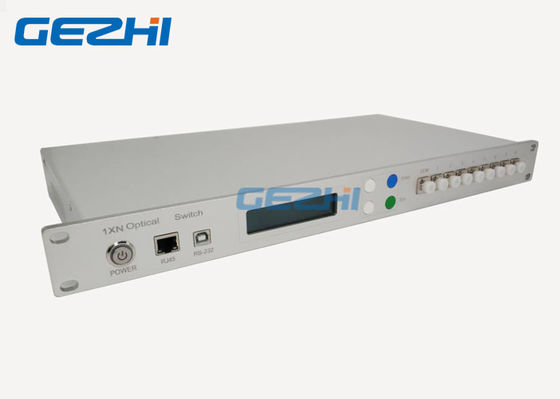

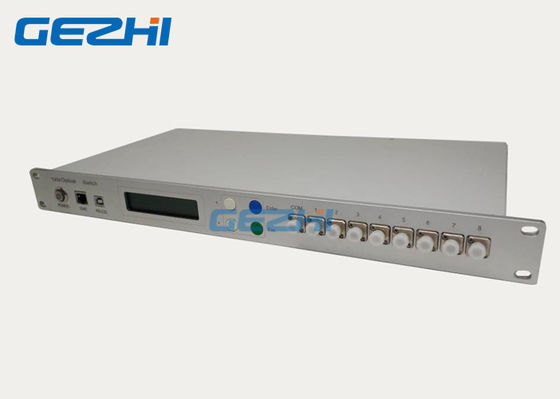

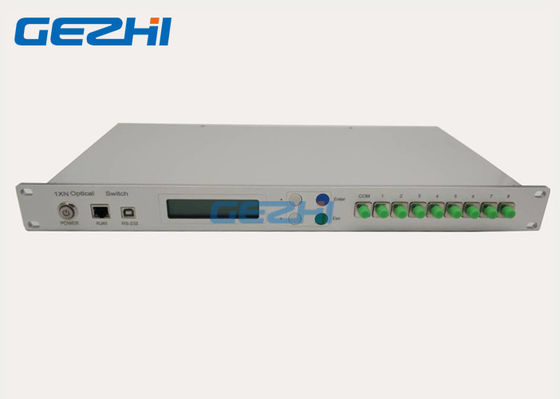

Μέτωπο - επιτροπή

◆Power: Κύριος διακόπτης της παροχής ηλεκτρικού ρεύματος

◆RJ45: Διεπαφή διαχείρισης δικτύου επικοινωνιών

◆rs-232: Τμηματική διεπαφή Rs- RS232 τμηματική διεπαφή επικοινωνίας

◆LCD: Συσκευές που επιδεικνύουν τις πληροφορίες άμεσα

◆▲: Κλειδί που κινείται επάνω ▼: Κλειδί που κινείται κάτω Εισάγετε: Κλειδί που καθορίζει

Εσκ.: Κλειδί που ακυρώνει

◆com, 1~8: Διεπαφή ινών

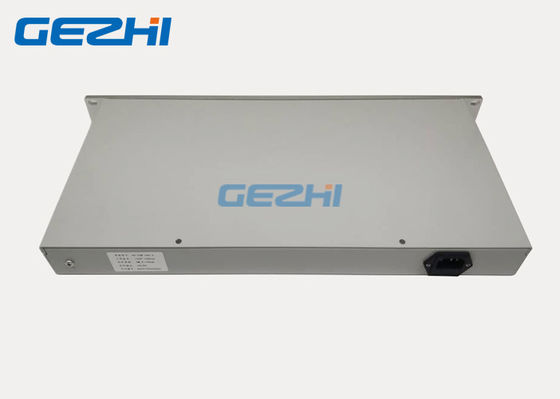

Πίσω επιτροπή

◆AC: 100~240V: Διεπαφή σκοινιού δύναμης
