| Μήκος κύματος: | 1310 και 1550nm | Τύπος ελέγχου: | Να μη-κλείσει με το μάνταλο |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 5v | Συνδετήρας: | LC/UPC |
| Όνομα προϊόντων: | Μίνι διακόπτες παράκαμψης οπτικών ινών 2x2 | Εφαρμογές: | Προστασία συσκευών αποστολής σημάτων και δεκτών |
| Υψηλό φως: | Οπτικός διακόπτης παράκαμψης,2x2 οπτικοί διακόπτες ινών,1310nm διακόπτης οπτικής ίνας |
||
Οι μίνι διακόπτες παράκαμψης οπτικών ινών 2x2 για προσθέτουν ή μειώνονται στα οπτικά συστήματα
Οι μίνι 2x2 διακόπτες παράκαμψης οπτικών ινών GEZHI με το καλώδιο 2mm αποφεύγουν μέσα την ίνα εύκολη να σπάσει. Του με 10pins που μπορεί moutable στον πίνακα PCB.
Τα 2x2 που ο οπτικός διακόπτης παράκαμψης είναι θέτουν γρήγορα για να παρακάμψουν τον τρόπο για να απομονώσουν το mainnetwork από την τοπική συσκευή δικτύωσης. Διάφορος τύπος ανεφοδιασμού GEZHI οπτικού διακόπτη όπως 1x1, 1x2, 2x2, 1x3, 1x4, διπλό 1x2, 2x2, 2x4, τον πολυδιαυλικό, οπτικό διακόπτη 1x8, 1x16, 1x32 και εξοπλισμού ή τον προσαρμοσμένο οπτικό διακόπτη.
Χαρακτηριστικά γνωρίσματα
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλή απώλεια εισαγωγής
Ιδιαίτερα σταθερός και αξιόπιστος
Υψηλή απομόνωση καναλιών
Να κλείσει με το μάνταλο ή να μη-κλείσει
Εποξική ελεύθερη οπτική πορεία
Εφαρμογές
Ενοργάνωση
Δρομολόγηση οπτικών σημάτων
Συστήματα δοκιμής δικτύων
Διαμορφώσιμος οπτικός προσθέτει/πτώση
Προστασία συσκευών αποστολής σημάτων και δεκτών
Οπτικές προστασία/αποκατάσταση Netrwork

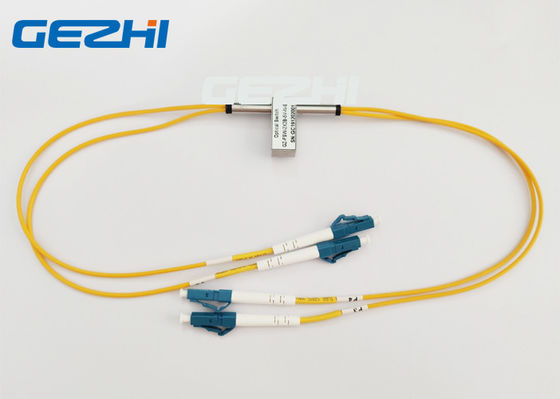

2x2 η παράκαμψη οπτικών ινών μεταστρέφει την εικόνα
Προδιαγραφή
| Παράμετροι | Gz-fsw-2×2B | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργία avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,6 Max: 0,8 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | χρόνοι | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (L) (W) 12.0× (Χ) 8,2 η προσαρμογή 27.0× είναι διαθέσιμη. | |
Καρφίτσες
| Παράμετροι | Καρφίτσες | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 2×2B | Οπτική πορεία | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να μη-κλείσει με το μάνταλο | P1-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P4, P2-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| να κλείσει με το μάνταλο | P1-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P4 P2-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |
Πληροφορίες διαταγής
Gz-2×2B
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
