Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μήκος κύματος: | 1 κανάλι 1470nm | Τύπος γραμμών: | Διπλή ίνα |
|---|---|---|---|

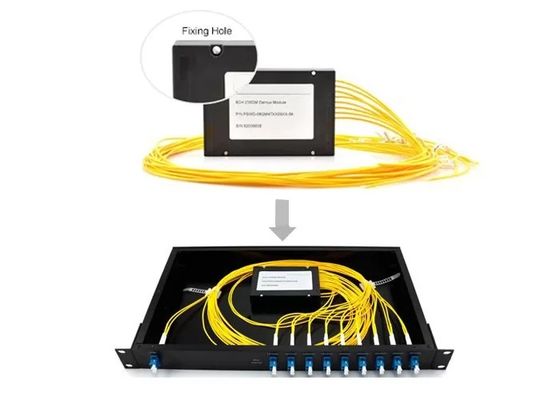

| Συνδετήρας: | SC/APC ή προσαρμοσμένος | Συσκευασία: | Κιβώτιο ABS, κασέτα LGX ή Rackmount |
| Υψηλό φως: | 1 κανάλι CWDM OADM,ενότητα 1470nm OADM,πολυδιαυλωτής 1CH OADM |
||

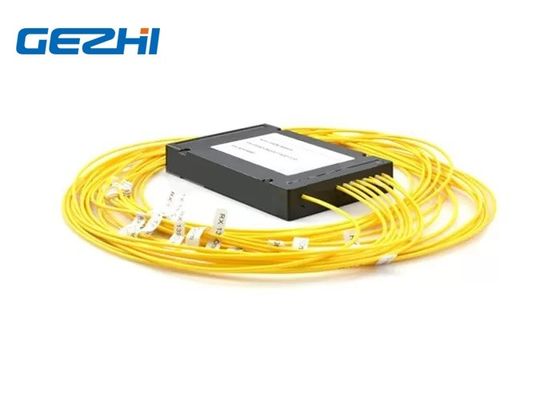

1 η διπλές ανατολή και η δύση ινών CWDM OADM καναλιών οπτικές προσθέτουν και ρίχνουν τους πολυδιαυλωτές
Προσφορά GEZHI όλα για να σας βοηθήσει να πάρετε περισσότερων από τα δίκτυα ινών σας. Συμπεριλαμβάνων CWDM οπτικό προσθέστε/ρίξτε τους πολυδιαυλωτές το (OADMs). Ένας οπτικός πολυδιαυλωτής Add&Drop συνδυάζει τα κανάλια μήκους κύματος επάνω σε μια οπτική ίνα μετάδοσης. CWDM μας OADMs χρησιμοποιείται WDM στα συστήματα για και τα σήματα οπτικών ινών, προσθέτοντας επιλεκτικά και μειωμένος άτομο ή σύνολα καναλιών μήκους κύματος από ένα ρεύμα CWDM. Και οι δύο σας δίνουν περισσότερη ευελιξία από την άποψη του όγκου της κυκλοφορίας και του τύπου στοιχείων που θέλετε να διαβιβάσετε.
Ενότητες πολυδιαυλωτών CWDM OADM για να προσθέσει και να ρίξει τα κανάλια CWDM στα νέα δίκτυα με την απλή pluggable διεπαφή.
Οι ενότητες CWDM OADM είναι διαθέσιμες ενιαίος-πλαισιωμένος (ανατολή ή δύση) και διπλός-πλαισιωμένος (ανατολή και δύση) διαμορφώσεις που υποστηρίζουν μέχρι τέσσερα μήκη κύματος. Κάθε CWDM OADM χρησιμοποιεί τα μήκη κύματος που εμπίπτουν στο πλέγμα τυποποιημένο από το 1270 NM ITU-τ G.694.2 CWDM σε 1610nm με το διάστημα 20nm.
Χαρακτηριστικά γνωρίσματα
Πλέγμα CWDM
Χαμηλή απώλεια εισαγωγής
Ευρεία ζώνη περασμάτων
Υψηλές σταθερότητα και αξιοπιστία
Υψηλή απομόνωση καναλιών
Εποξική ελεύθερη οπτική πορεία
Εφαρμογές
Δίκτυα μετρό/πρόσβασης
Το κανάλι CWDM προσθέτει/πτώση
Fiberoptic σύστημα CATV
Προδιαγραφή
|
Παράμετρος |
Μονάδα |
1CH CWDM OADM | ||
| Προσθέστε | Πτώση | |||
| Μήκος κύματος καναλιών | NM | 1270~1610nm | ||
|
Κεντρικό μήκος κύματος Ακρίβεια |
NM | ±0.5 | ||
| Διάστημα καναλιών | NM | 20 | ||
|
Passband καναλιών (εύρος ζώνης @-0.5dB |
NM | >13 | ||
| Απώλεια εισαγωγής | DB | 0,9 | 0,9 | |
| Κυματισμός καναλιών | DB | 0,3 | ||
|
Απομόνωση |
Παρακείμενος | DB | >30 | |
| Μη-παρακείμενος | DB | >40 | ||
|
Inertion θερμοκρασία απώλειας Ευαισθησία |
dB/℃ |
<0> |
||
|
Θερμοκρασία μήκους κύματος Μετατόπιση |
NM ℃ |
<0> | ||
|
Πόλωση εξαρτώμενη Απώλεια |
DB | <0> | ||
|
Τρόπος πόλωσης Διασπορά |
DB | <0> | ||
| Κατευθυντικότητα | DB | >50 | ||
| Επιστροφής απώλεια | DB | >45 | ||
| Μέγιστος χειρισμός δύναμης | MW | 300 | ||
| Θερμοκρασία Opterating | ℃ | -5~+75 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40~85 | ||
| Διάσταση συσκευασίας | χιλ. | L100x80x10 | ||
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος με το συνδετήρα
Σχέδιο
Ένα κανάλι CWDM προσθέτει & ρίχνει τον πολυδιαυλωτή για EAST&WEST για την αμφίδρομη μετάδοση στοιχείων άνω των δύο ινών.

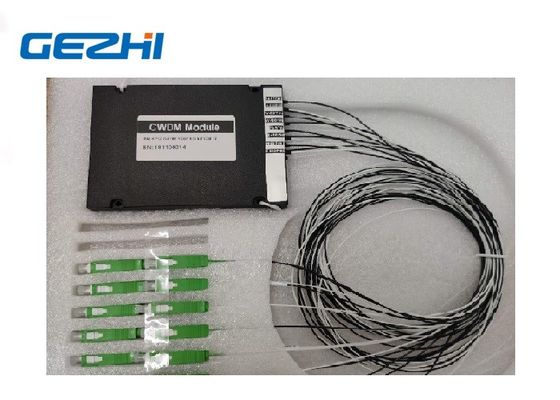

Προσαρμοσμένος συνδετήρας
|
Τύπος συνδετήρων Ο διάφορος συνδετήρας είναι διαθέσιμος, LC/SC/FC, να ικανοποιήσει τις διαφορετικές ανάγκες σας στις διάφορες καταστάσεις.
|
Πολωνικός τύπος Το UPC σχεδιάζεται για τη μεταφορά ψηφιακών σημάτων. APC προτιμάται για τις τηλεοπτικές εφαρμογές μεταφορών και FTTx σημάτων RF. |
|
|
Δοκιμή Datas
